توتال استیشن چیست؟ (معرفی انواع مدل و نحوه استفاده از این دوربین جالب)
توتال استیشن چیست یا به عبارتی دیگر دوربین توتال استیشن چیست؟ این سوالات، حتما برای برخی از افراد به خصوص مهندسان، پیش آمده که در جواب به آن باید گفت، دوربین توتال استیشن یک ابزار اپتیکی پیشرفته است که در دسته‌بندی دوربین‌های دیجیتال جای می‌گیرد. این دستگاه به شما امکان می‌دهد کلیه فرآیندهای نقشه‌برداری را با سرعت و دقت بالا و با کمک نرم‌افزارهای تخصصی این حوزه انجام دهید. یکی از ویژگی‌های برجسته دوربین توتال استیشن، قابلیت تولید خودکار نقشه‌ها بدون نیاز به دخالت مستقیم اپراتور است. دقت اندازه‌گیری این دستگاه به‌طور معمول دو ثانیه است و مجهز به صفحه‌نمایش سیاه و سفید می‌باشد. همچنین، امکان گسترش حافظه آن از طریق افزودن کارت حافظه نیز وجود دارد.
توتال استیشن چیست و اصلا برای چه کاریه؟
همانطور که ذکر شد، توتال استیشن یک دستگاه پیشرفته و قدرتمند است که به عنوان ابزاری نوری و لیزری شناخته می‌شود. این دستگاه در حوزه‌های متعددی مانند نقشه‌برداری، پیاده‌سازی پروژه‌ها، مهندسی عمران و سایر زمینه‌های مرتبط کاربرد گسترده‌ای دارد. توتال استیشن از ترکیب چندین فناوری مختلف تشکیل شده است که شامل دوربین فاصله‌یاب الکترونیکی و دوربین تئودولیت الکترونیکی می‌باشد. این دستگاه با قابلیت اجرا در نرم‌افزارهای متنوع، ابزاری کاربردی و انعطاف‌پذیر برای انجام پروژه‌های دقیق و پیچیده محسوب می‌شود.
حال که صحبت از نقشه‌برداری شد، مطالعه مقاله نقشه فاز صفر، می‌تواند برایتان مفید باشد.
توتال استیشن GPS چیست؟
برخی از دستگاه‌های توتال استیشن مجهز به GPS هستند و این دو فناوری را با هم ترکیب می‌کنند تا از مزایای هر دو بهره‌مند شوند. GPS این قابلیت را دارد که بدون نیاز به دید مستقیم بین نقاط، داده‌ها را ثبت کند، در حالی که توتال استیشن سنتی در مقایسه با GPS، به ویژه در محور عمودی، از دقت بیشتری برخوردار است. با ترکیب این دو فناوری، می‌توان از معایب هر یک نیز کاست.
برای مثال، GPS در راستای عمودی دقت کمتری دارد و اگر دقیقاً روی نقطه مورد نظر قرار نگیرد، دقت آن کاهش می‌یابد. از سوی دیگر، توتال استیشن نیاز به دید مستقیم دارد و باید نسبت به یک نقطه مشخص یا خط بین دو نقطه یا چندین نقطه توجیه شود. با ادغام این دو سیستم، می‌توان دقت و کارایی اندازه‌گیری‌ها را به طور قابل توجهی بهبود بخشید.

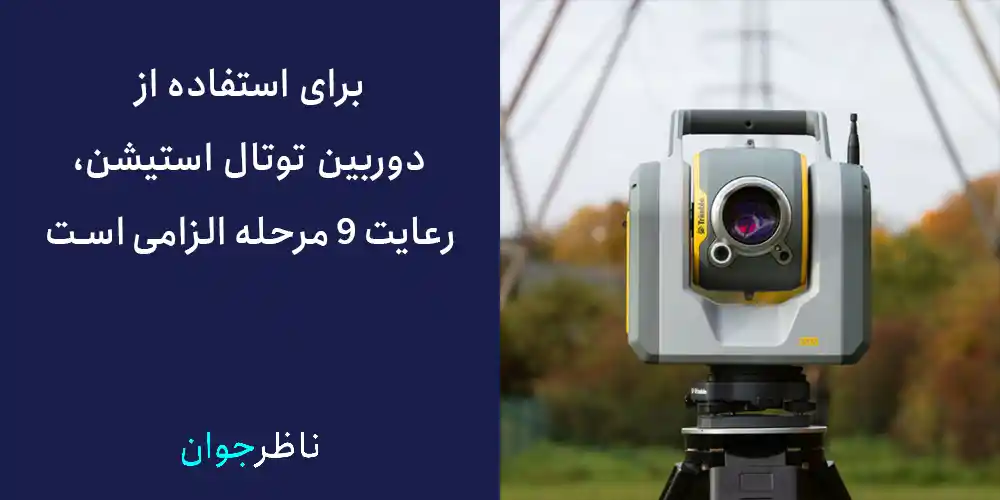

نحوه استفاده از دوربین توتال استیشن
راه‌اندازی این دستگاه نسبتاً آسان است و با رعایت ۹ مرحله اصلی می‌توانید برای عملیات مساحی زمین آماده شوید:
- آماده‌سازی تجهیزات: ابتدا تمامی لوازم مورد نیاز را آماده کنید. علاوه بر دوربین توتال استیشن، به سه‌پایه، کنترلگر، کابل‌های ارتباطی، میخ و چکش نیز نیاز خواهید داشت.
- تعیین نقطه مرجع: برای شروع عملیات مساحی، یک نقطه مرجع مشخص کنید. این نقطه معمولاً با ابزارهای اندازه‌گیری ساده تعیین می‌شود و با استفاده از میخ یا چوب علامت‌گذاری می‌گردد.
- تنظیم سه‌پایه: سه‌پایه را باز کرده و روی نقطه مرجع قرار دهید. اطمینان حاصل کنید که مرکز سه‌پایه دقیقاً روی نقطه مورد نظر قرار گرفته است.
- تراز کردن سه‌پایه: با استفاده از دستگاه تراز، سه‌پایه را تنظیم کنید. در صورت نیاز، با ابزارهای مکانیکی آن را به‌دقت تراز نمایید تا کاملاً صاف و مستقیم روی نقطه مرجع قرار گیرد.
- نصب دوربین توتال استیشن: دوربین را با دقت روی سه‌پایه نصب کنید و مراقب باشید که از مرکز خارج نشود.
- اتصال کابل‌ها، باتری و کنترلگر: کابل‌های ارتباطی را به درستی وصل کرده و کنترلگر و باتری را به دوربین متصل نمایید.
- اتصال منبع تغذیه: منبع برق را وصل کرده و کنترلگر را روشن کنید.
- روشن کردن دوربین: با استفاده از کنترلگر، دوربین را روشن کرده و تنظیمات اولیه را انجام دهید.
- تنظیم نهایی دوربین: دوربین را به‌دقت تنظیم کنید تا دقیقاً روی نشانگر هدف قرار گیرد و از تراز بودن آن اطمینان حاصل نمایید.
پس از انجام این مراحل، شما آماده‌ی شروع عملیات مساحی با دوربین نقشه‌برداری توتال استیشن هستید. این دستگاه به شما امکان می‌دهد اندازه‌گیری‌های دقیقی را برای پروژه‌های نقشه‌برداری، ساخت‌وساز و سایر فعالیت‌های مرتبط انجام دهید.
نکات کلیدی استفاده از دوربین توتال استیشن
برای انجام قرائت دقیق با لیزر توتال، رعایت چندین نکته اساسی ضروری است. برخی از این موارد عبارتند از:
- تنظیم دما و فشار دستگاه: دمای دستگاه باید با شرایط محیطی جدید هم‌سان‌سازی شود تا دقت اندازه‌گیری افزایش یابد.
- کالیبراسیون دقیق دستگاه: دستگاه باید به‌دقت کالیبره شود و هم‌محوری لیزر EDM (فاصله‌یاب الکترونیکی) بررسی گردد.
- خوانش نقاط روشن: نقاطی که دارای طیف رنگی روشن هستند، برای قرائت مناسب‌ترند. بهتر است سطوح تیره خوانده نشوند و تست لیزر روی سطوح رنگی در فواصل مشخص انجام شود.
- استفاده از آفتاب‌گیر و چتر: در مناطقی با نور شدید، از آفتاب‌گیر برای تلسکوپ دستگاه و چتر برای کاهش تأثیر نور مستقیم استفاده کنید.
- شرایط جوی مناسب: قرائت لیزر بهتر است در شرایط جوی مطلوب و بدون وزش باد انجام شود تا خطاها به حداقل برسند.
- انتخاب سطوح با زاویه مناسب: سطوحی که زاویه مناسبی دارند، با استفاده از نور لیزر که به صورت نقطه‌ای تابیده می‌شود، قرائت شوند.
- تنظیم فوکوس چشمی: برای خوانش دقیق نقطه، فوکوس چشمی دستگاه باید به‌درستی تنظیم شود.
- خوانش بالاترین بخش سطح: برای جلوگیری از شکست نور، بالاترین بخش سطح مورد نظر قرائت شود. امواج نور لیزر EDM از طریق قراول‌روی ارسال می‌شوند و پس از برخورد به بازتابنده، به دستگاه بازمی‌گردند. واحد کنترل با دریافت موج بازگشتی و محاسبه اختلاف فاز، طول امواج کامل و باقی‌مانده را اندازه‌گیری می‌کند تا فاصله بین دو نقطه محاسبه شود.
- کاهش خطاها: بیشترین خطاهای EDM ناشی از خطای شکست محیط و دستگاه است. این خطاها با کنترل میزان نور ورودی به تلسکوپ و تنظیم دما، فشار و رطوبت محیط کاهش می‌یابند.
رعایت این نکات به شما کمک می‌کند تا قرائت‌های دقیق‌تری با لیزر توتال انجام دهید و خطاهای احتمالی را به حداقل برسانید.
انواع مدل های توتال استیشن
مدل‌های متنوعی از توتال استیشن در بازار موجود است که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. در ادامه به برخی از این مدل‌ها و جزئیات آن‌ها اشاره می‌شود:
- Leica TS03ک این مدل مناسب کاربرانی است که به دنبال دستگاهی ساده و کارآمد با دقت قابل قبول هستند.
- Leica TS06: یک دستگاه میان‌رده با دقت بالا و امکانات گسترده‌تر که برای پروژه‌های متوسط و حرفه‌ای ایده‌آل است.
- Leica TS09: مدلی پیشرفته با قابلیت‌های بیشتر که برای پروژه‌های بزرگ و پیچیده طراحی شده است.
- Trimble S5/S7: این مدل‌ها با قابلیت‌های فراوان، برای پروژه‌های ساختمانی و عمرانی بسیار پرکاربرد هستند.
- Topcon ES/OS Series: این سری شامل مدل‌های متنوعی است که با دقت‌ها و امکانات مختلف، پاسخ‌گوی نیازهای گوناگون کاربران می‌باشد.
- Sokkia SET X/IX Series: دستگاه‌هایی با دقت بالا و امکانات کاربردی که برای انواع پروژه‌ها مناسب هستند.
- Pentax PTS Series: این مدل‌ها از دقت بالا و قابلیت کار در شرایط محیطی مختلف برخوردارند و حمل و نقل آن‌ها آسان است.
- GeoMax Zoom Series: مناسب کاربرانی با بودجه محدود که به دنبال دستگاهی با دقت مناسب و امکانات متنوع هستند.
- South NTS/NTS-350 Series: مدل‌هایی با دقت مناسب و امکانات پایه که برای پروژه‌های کوچک و متوسط طراحی شده‌اند.
- Nikon Nivo/C Series: دستگاه‌هایی با کیفیت و دقت بالا که برای پروژه‌های دقیق و پیچیده ایده‌آل هستند.
- Stonex R2/R5 Series: این مدل‌ها با دقت بالا و قابلیت‌های پیشرفته، برای پروژه‌های دقیق و پیچیده مناسب می‌باشند.
- Hi-Target ZTS/ZTS Series: دستگاه‌هایی با دقت بالا و قابلیت کار در شرایط محیطی مختلف که امکانات کاربردی فراوانی ارائه می‌دهند.
- Spectra Precision Focus Series: مدل‌هایی با دقت بالا و امکانات گسترده که برای پروژه‌های ساختمانی و زیرساختی طراحی شده‌اند.
- Topcon GTS/GPT Series: این دستگاه‌ها با دقت بالا و سرعت عملکرد مناسب، برای کاربران حرفه‌ای ایده‌آل هستند.
- Geo-Fennel FET Series: مدل‌هایی با دقت مناسب و امکانات کاربردی که برای پروژه‌های مختلف کاربرد دارند.
- Ruide RTS Series: دستگاه‌هایی با دقت قابل قبول و امکانات مناسب که برای پروژه‌های متوسط و کاربران حرفه‌ای طراحی شده‌اند.
- Kolida KTS/KTS Series: این مدل‌ها با دقت متوسط و امکانات مناسب، برای پروژه‌های کوچک و متوسط ایده‌آل هستند.
- Northwest Instrument NTS/NPL Series: دستگاه‌هایی با قابلیت‌های مناسب که برای پروژه‌های متوسط و کاربرانی که به دقت کافی نیاز دارند، طراحی شده‌اند.
- Southwest NTS Series: مدل‌هایی با دقت ویژه که برای پروژه‌های نیازمند دقت بالا مناسب هستند.
- GeoMax Zipp Series: این دستگاه‌ها با دقت و امکانات مناسب، برای کاربران با تجربه و پروژه‌های متنوع طراحی شده‌اند.
- Nedo Kombi Series: دستگاه‌هایی با دقت بالا و قابلیت‌های منحصربه‌فرد که برای پروژه‌های ساختمانی و زمین‌شناسی ایده‌آل هستند.
- Foif A90/A90 Series: مدل‌هایی با دقت بالا و امکانات پیشرفته که برای پروژه‌های دقیق و حرفه‌ای طراحی شده‌اند.
- Hilti POS Series: این مدل‌ها با دقت بالا و امکانات کارآمد، برای پروژه‌های ساختمانی بسیار مناسب هستند.
- Nikon XF/X Series: دستگاه‌هایی با دقت بالا و امکانات پیشرفته که برای پروژه‌های دقیق و حرفه‌ای طراحی شده‌اند.
- Topcon DS/DM Series: این مدل‌ها با دقت و قابلیت‌های متنوع، برای پروژه‌های گوناگون کاربرد دارند.

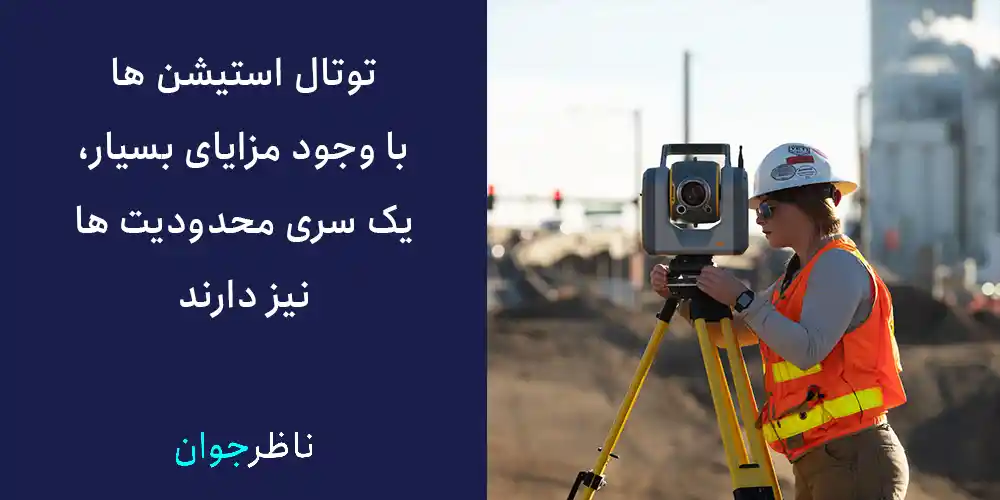

مزایا و محدودیت های توتال استیشن
مزایای دوربین توتال استیشن
توتال استیشن‌ها به دلیل ویژگی‌های منحصر به فرد خود، مزایای متعددی دارند که آن‌ها را به ابزاری ضروری در پروژه‌های مختلف تبدیل می‌کند. برخی از این مزایا عبارتند از:
- دقت بالا: این دستگاه‌ها قادر به اندازه‌گیری فواصل، زوایا و ارتفاعات با دقت بسیار بالا هستند، که امکان انجام کارهای دقیق را فراهم می‌کند.
- سرعت عمل: توتال استیشن‌ها سرعت انجام اندازه‌گیری‌ها و فرآیندهای مرتبط را در پروژه‌های ساختمانی و مهندسی به طور چشمگیری افزایش می‌دهند.
- قابلیت اتصال به سیستم‌های کامپیوتری: با امکان انتقال داده‌ها و اتصال به نرم‌افزارهای مختلف، تحلیل و پردازش اطلاعات اندازه‌گیری شده به راحتی انجام می‌شود.
- تنوع کاربردها: این دستگاه‌ها در صنایع گوناگون از جمله ساخت‌وساز، زمین‌شناسی و کشاورزی کاربرد گسترده‌ای دارند.
- سهولت استفاده:با پیشرفت فناوری، توتال استیشن‌ها به گونه‌ای طراحی شده‌اند که استفاده از آن‌ها برای کاربران ساده و قابل درک است.
- کارایی و انعطاف‌پذیری: این ابزارها به دلیل قابلیت‌های متنوع و ویژگی‌های پیشرفته، در انجام تنظیمات مختلف و کاربردهای گوناگون بسیار کارآمد و انعطاف‌پذیر هستند.
استفاده از توتال استیشن‌ها به دلیل این مزایا، دقت و کارایی پروژه‌ها را به طور قابل توجهی بهبود می‌بخشد.
محدودیت های دوربین توتال استیشین
با وجود مزایای فراوان، توتال استیشن‌ها دارای برخی محدودیت‌ها نیز هستند که ممکن است در شرایط خاص تأثیرگذار باشند:
- وابستگی به شرایط محیطی: عملکرد این دستگاه‌ها ممکن است در شرایط نامساعدی مانند بارندگی شدید، مه یا تغییرات ناگهانی دما دچار اختلال شود.
- پیچیدگی نرم‌افزاری: برخی از نرم‌افزارها و تنظیمات ممکن است برای کاربران تازه‌کار پیچیده باشد و نیاز به آموزش و تجربه داشته باشد.
- نیاز به مهارت و آموزش: استفاده صحیح از توتال استیشن‌ها نیازمند دانش و مهارت خاصی است که ممکن است برای برخی کاربران مستلزم آموزش باشد.
- محدودیت در شرایط مکانی: در محیط‌هایی با موانع طبیعی یا محدودیت‌های دید، عملکرد این دستگاه‌ها ممکن است با محدودیت مواجه شود.
با در نظر گرفتن این محدودیت‌ها، کاربران می‌توانند از توتال استیشن‌ها به بهترین شکل ممکن استفاده کنند و از بروز مشکلات احتمالی جلوگیری نمایند.
مطالعه مقاله دوربین تئودولیت نیز می‌تواند برایتان مناسب باشد.
سوالات متداول در مورد توتال استیشن
قیمت توتال استیشن‌ها چقدر است؟
قیمت توتال استیشن‌ها بسته به برند، مدل و قابلیت‌های آن‌ها متفاوت است. مدل‌های پایه‌ای معمولاً قیمت کمتری دارند، در حالی که مدل‌های پیشرفته با امکانات بیشتر قیمت بالاتری دارند.
تفاوت توتال استیشن نیکون با سایر برندها چیست؟
توتال استیشن نیکون به دلیل دقت بالا، کیفیت ساخت عالی و قابلیت‌های پیشرفته‌ای مانند اتصال به نرم‌افزارهای تخصصی، از محبوبیت زیادی برخوردارند. این دستگاه‌ها به ویژه برای پروژه‌های دقیق و پیچیده مناسب هستند.
توتال استیشن سندینگ چه ویژگی‌هایی دارد؟
توتال استیشن سندینگ به دلیل قیمت مقرون به‌صرفه و دقت مناسب، گزینه‌ای ایده‌آل برای پروژه‌های کوچک و متوسط هستند. این دستگاه‌ها معمولاً دارای امکانات پایه‌ای مانند اندازه‌گیری فواصل و زوایا هستند و برای کاربران تازه‌کار نیز مناسب می‌باشند.
توتال استیشن روید چه مزایایی دارد؟
توتال استیشن روید به دلیل قابلیت‌های متنوع، دقت بالا و طراحی مقاوم، برای پروژه‌های ساختمانی و عمرانی بسیار مناسب هستند. این دستگاه‌ها معمولاً دارای صفحه‌نمایش بزرگ و رابط کاربری ساده‌ای هستند که استفاده از آن‌ها را آسان می‌کند.
آیا توتال استیشن‌ها نیاز به کالیبراسیون دارند؟
بله، برای حفظ دقت و عملکرد بهینه، توتال استیشن‌ها باید به‌طور منظم کالیبره شوند. کالیبراسیون شامل بررسی و تنظیم هم‌محوری لیزر، دقت زوایا و فواصل است.
آیا توتال استیشن‌ها در شرایط آب‌وهوایی نامساعد کار می‌کنند؟
بیشتر توتال استیشن‌ها در شرایط آب‌وهوایی نامساعد مانند باران شدید، مه یا دمای بسیار بالا ممکن است دچار اختلال شوند. با این حال، برخی مدل‌های پیشرفته دارای مقاومت بیشتری در برابر این شرایط هستند.
آیا توتال استیشن‌ها قابلیت اتصال به کامپیوتر را دارند؟
بله، اکثر توتال استیشن‌های مدرن قابلیت اتصال به کامپیوتر و نرم‌افزارهای تخصصی را دارند. این ویژگی امکان انتقال داده‌ها و تحلیل دقیق‌تر اطلاعات را فراهم می‌کند.
توتال استیشن‌ها چه تفاوتی با GPS دارند؟
توتال استیشن‌ها برای اندازه‌گیری‌های دقیق در فواصل کوتاه و نیازمند دید مستقیم استفاده می‌شوند، در حالی که GPS برای اندازه‌گیری‌های گسترده‌تر و بدون نیاز به دید مستقیم مناسب است. ترکیب این دو فناوری می‌تواند دقت و کارایی را افزایش دهد.
آیا توتال استیشن‌ها قابلیت اندازه‌گیری در شب را دارند؟
بله، برخی از توتال استیشن‌های پیشرفته مجهز به سیستم‌های نورپردازی و لیزر هستند که امکان اندازه‌گیری در شرایط کم‌نور یا شب را فراهم می‌کنند.
آیا توتال استیشن‌ها نیاز به نگهداری خاصی دارند؟
بله، برای حفظ عملکرد بهینه، توتال استیشن‌ها باید به‌طور منظم تمیز و بررسی شوند. همچنین، باتری دستگاه باید به‌موقع شارژ یا تعویض شود. در آخر، توتال استیشن‌ها به عنوان قلب تپنده پروژه‌های نقشه‌برداری و ساخت‌وساز، نه تنها دقت و سرعت کار را به اوج می‌رسانند، بلکه با قابلیت‌های پیشرفته‌شان، چالش‌های پیچیده را به فرصت‌هایی برای خلاقیت و نوآوری تبدیل می‌کنند. چه در پروژه‌های کوچک و چه در طرح‌های عظیم، این دستگاه‌ها همچون دستیارانی قابل اعتماد، هر خط و نقطه را با دقتی بی‌نظیر ترسیم می‌کنند. انتخاب یک توتال استیشن مناسب، نه تنها سرمایه‌ای هوشمندانه است، بلکه گامی به سوی موفقیت در دنیای مهندسی و ساخت‌وساز است.
