شارژ گاز چیلر (شارژ گاز چیلر چگونه انجام می شود)

یکی از عوامل مهم در خنک­سازی محیط توسط چیلر، گاز آن است. انجام شارژ گاز در سیستم­‌های تهویه هوا نظیر انواع چیلرها و کولرهای گازی برای فراهم آوردن قابلیت سردکنندگی آن­ها ضروری است. شارژ گاز چیلر با عنوان سرویس چیلر توسط متخصصان و افراد با تجربه در این زمینه انجام می­شود. این عمل برای تمامی چیلر­های آبی و هوایی کاربرد داشته و در نتیجه آن کارایی دستگاه افزایش می­یابد. در صورتی که میخواهید با نحوه شارژ گاز چیلر و نکات استاندارد شارژ چیلرهای تراکمی ، نحوه شارژ گاز کمپرسور و…. آشنا شوید، ادامه مطلب را بخوانید.

منظور از شارژ گاز چیلر چیست؟

چیلر با فریون به صورت گاز یا مایع شارژ شده و روش­های متفاوتی برای انجام این کار وجود دارد. برای شارژ گاز چیلر باید از روش متناسب با آن بهره­ گرفت زیرا به کار گرفتن روش نادرست می­تواند موجب بروز ایراداتی در چیلر شود. چیلر­هایی که دفعات متعددی تعمیر شده و قطعات فرسوده دارند یا با نشتی­ وکاهش ماده مبرد روبه‌­رو هستند، بهتر است در همان محل شارژ انجام شود.

 از موارد استفاده از شارژ گاز چیلر، هنگامی است که چیلر دچار علائم کمبود مبرد شده و عملکرد سرماسازی آن کاهش یافته است. گاهی اوقات چیلر گاز کافی ندارد و این کمبود بر دیگر قطعات آن اثر گذاشته و آن­ها را ازبین می­برد. بنابراین انجام شارژ گاز یکی از عواملی بوده که بر افزایش طول عمر چیلر هم نقش دارد.

چه زمانی چیلر به شارژ گاز نیاز دارد؟

هنگامی که چیلر نیاز به شارژ گاز داشته باشد علائمی را نشان می­دهد. این علائم از موارد مهم در نگهداری و سرویس گاز چیلر هستند.

• نشت گاز: این نشانه معمولا از فرسودگی­ قطعات، آسیب­دیدگی­‌های لوله­‌های مسی، شکستگی­‌ها، خوردگی، سایش مکانیکی و … نشأت می­گیرد.
• افزایش مصرف انرژی: اگر چیلر برای خنک­‌کنندگی انرژی بیشتری مصرف کند، یکی از دلایل آن می­تواند کاهش گاز چیلر باشد.
• دمای­ پایین: چیلر کار کرده اما سرماسازی را به درستی انجام نداده و دمای محیط از حد معمول پایین تر است.
• فشار گاز مبرد: معمولا هنگامی که گاز چیلر کاهش می­یابد، خطای رله داده می­شود. در این صورت باید رله بررسی شده و در صورت نیاز تعمیر و یا تعویض شود.

هر یک از علائم بالا نشان‌­دهنده­ای نیاز چیلر به شارژ مجدد گاز هستند. در صورت مشاهده باید توسط متخصص بررسی شده و شارژ گاز چیلر انجام گردد.

نکات مهم پیش از شارژ گاز چیلر

پیش انجام شارژ باید مواردی را بررسی کرد. به دلیل حساسیت بالای عملیات شارز گاز چیلر ایرادات کوچک هم کیفیت کار را تحت تاثیر قرار می­دهند. اولین مورد بررسی نوع چیلر است. برای آن که روش شارژ گاز چیلر را انتخاب کنید باید بدانید چیلر تراکمی یا جذبی است.

• قبل از آغاز شارژ دست کم ۴ ساعت هیتر کمپرسور را روی حالت سرویس قرار داده تا روغن آن گرم شود.
• کلیه شیرها، لوله‌­ها و مسیر اواپراتور باز گردد و هواگیری شوند.
• در هنگام باز کردن این شیرها و مسیر پمپ باید در حالت سرویس قرار گرفته باشد.
• آن دسته از چیلرهایی که کندانسور آبی دارند، باید به لحاظ تمیزی و عملکرد صحیح فن و تسمه بررسی شوند.
• پیش از انجام عملیات شارژ گاز به مدت ۲۰ دقیقه پمپ و فن کولینگ را روشن کرده تا دمای آب آن پایین بیاید.
• هوای درون شیلنگ را در هنگام اتصال کپسول به منیفولد چیلر خالی شود.

پس از رعایت تمام نکات ذکر شده سیستم خاموش بدون هیچ­گونه مشکلی گاز خود را با فشار ۵۰ Psi دریافت می­کند.

آموزش نحوه شارژ گاز چیلر

انجام شارژ گاز چیلر به روش­‌هایی انجام می­شود. یکی از این روش‌­ها زمانی کاربرد دارد که مدار کاملا تهی باشد. در این نوع از شارژ کردن عملیات در کمترین زمان ممکن صورت می­گیرد. قابل توجه است که از این روش زمانی که مدار با پمپ وکیوم تخلیه شده است استفاده می­شود.

روش دیگری که معمولا در سیستم‌­های کوچک خانگی استفاده دارد، شارژ از بخش مدار مکش است. هنگامی که چیلر به سبب کارکرد طولانی مدت، تعمیرات، نشت یا … دچار کاهش شارژ می­شود از این روش استفاده می­شود. نکته مهم در شارژ گاز مبرد چیلر این است که در هنگام انجام این عملیات در سیستم‌­های سرمایشی آبی باید آب داخل اواپراتور در گردش بوده و از یخ­زدگی آن جلوگیری شود.

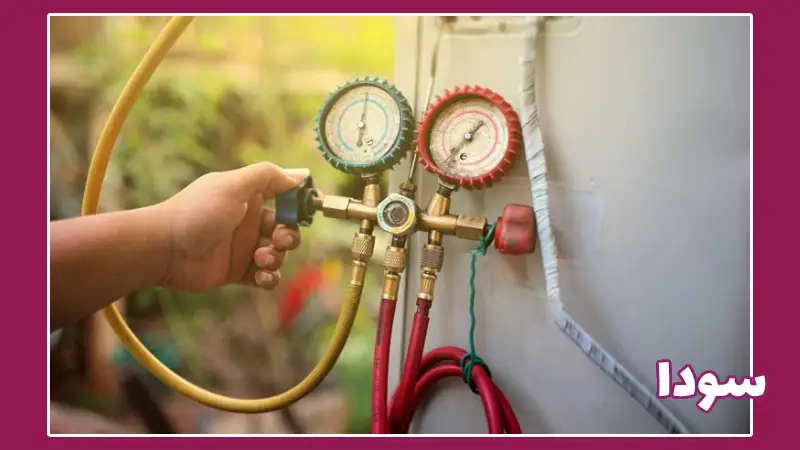

 در روش کلی شارژ گاز چیلر برای شروع به گیج مانیفولد احتیاج دارد. با اتصال سیستم شیلنگ گیج مانیفولد به محل مورد نظر شارژ گاز آغاز می­شود. شارژ گاز به این روش این چنین بوده که از قسمت مایع توسط شیر شارژ گاز انجام شده و شیر شارژ گاز در سرویس والو و فیلتر درایر قرار می­گیرد. در این هنگام با بازکردن شیر روی کپسول و شیر گیج مانیفولد مهره شیلنگ شارژ گاز در محل اتصال یافته به شیر را شل کنید تا هواگیری انجام شود. سپس با هواگیری مهره شیلنگ شیر شارژ گاز وصل شده و مدار مایع محکم می­شود.

در صورتی که کپسول دارای شیر جداگانه گاز و مایع باشد، شیر حالت گاز را باز کنید. این در صورتی بوده که کپسول به شکل ایستاده باشد و شیر شارژ گاز آن را باز کرده تا گاز مبرد وارد آن شود. سپس کپسول به حالت وارون قرار گرفته و طی زمانی شارژ گاز انجام می­شود.

گاز چیلر r22 چیست؟

گاز R22 یکی از گازهای فریونی مورد استفاده از چیلر است R22 نام ترکیب کلرودی فلورو متان می‌باشد. از این گاز برای این ایجاد سرما در دستگاه خنک کننده‌ی هوا یا Air Condition ها و نیز در یخچال‌های سوپرمارکت‌ها استفاده میشود.  از دیگر انواع گاز چیلر می توان به گاز R-11 ،R-21 ،R-22 ،R-13 ،R-12 ،R-13B1 ،R-114 ،R-30 ،R-500 ،R-502 ،R-503 ،R-744 و R-113 اشاره نمود. این گازها برای شارژ چیلر گزینه خوبی است چرا که بی خطر هستند.

مطلب مرتبط: نحوه تنظیم دما چیلر

در صورتی که شما دانش پژوه حوزه تاسیسات ساختمان هستید بدانید که:

سخن پایانی در مورد شارژ گاز چیلر

یکی از امور مهم که به صورت دوره ای برای سرویس چیلر باید انجام شود، شارژ گاز است. شارژ گاز چیلر بهتر است توسط مهندسان با سابقه انجام گیرد تا خللی در انجام شارژ گاز چیلر به وجود نیاید.  لازم است بدانید که مجموعه آموزشی سودا دوره های ویژه برای آموزش چیلر تولید کرده است. اکر قصد ورود به حوزه تاسیسات چیلر دارید، میخواهید به یک متخصص کاربلد تبدیل شوید و به قول معروف پول پارو کنید، با مشاهده ویدیویی آموزشی سودا، در حوزه چیلر به مهارت حداکثری دست پیدا کنید.
