خلاصه مبحث ۱۷ برای شب قبل از آزمون

این پست به خلاصه مبحث ۱۷ مقررات ملی ساختمان، با عنوان «لوله کشی گاز طبیعی»، اختصاص داده شده. این خلاصه از مباحث مربوط به ارائه حداقل ضوابط و مقررات ایمنی و نحوه طراحی و اجرای سیستم لوله کشی گاز طبیعی در ساختمان‌هاست. خلاصه مبحث ۱۷، چکیده‌ای از مهم‌ترین نکات و الزامات این مبحث است که به داوطلبان آزمون نظام مهندسی کمک می‌کند تا در زمان محدود، مطالب کلیدی را مرور و برای آزمون آماده شوند.

چرا خلاصه مبحث ۱۷ قبل از آزمون نظام مهندسی مفید است؟

صرفه‌جویی در زمان: مطالعه کامل مبحث ۱۷ زمان‌بر است. خلاصه این مبحث، نکات اصلی و پرتکرار در آزمون را به صورت فشرده ارائه می‌دهد و به داوطلبان کمک می‌کند تا در زمان کمتری، آمادگی لازم را کسب کنند.
مرور سریع و مؤثر: خلاصه مبحث ۱۷ به عنوان یک ابزار مرور سریع و مؤثر قبل از آزمون عمل می‌کند و به داوطلبان کمک می‌کند تا مطالب را به خوبی به خاطر بسپارند.
تمرکز بر نکات کلیدی: خلاصه‌ها معمولاً بر نکات کلیدی و پرتکرار در آزمون تمرکز دارند و به داوطلبان کمک می‌کنند تا وقت خود را صرف مطالب کم‌اهمیت نکنند.
آمادگی برای پاسخگویی به سوالات: با مطالعه خلاصه مبحث ۱۷، داوطلبان با انواع سوالاتی که ممکن است از این مبحث در آزمون مطرح شود، آشنا می‌شوند و آمادگی بیشتری برای پاسخگویی خواهند داشت.

دانلود پی دی اف مبحث ۱۷

محتوای خلاصه مبحث ۱۷ معمولاً شامل موارد زیر است:

• اصطلاحات و تعاریف: تعریف اصطلاحات مهم مرتبط با لوله کشی گاز طبیعی.
• الزامات کلی: الزامات عمومی مربوط به طراحی، اجرا و بازرسی سیستم لوله کشی گاز.
• جنس و ابعاد لوله‌ها: مشخصات لوله‌های مورد استفاده در لوله کشی گاز.
• اتصالات: انواع اتصالات مورد استفاده و الزامات مربوط به آنها.
• نصب و اجرای لوله کشی: نحوه صحیح نصب و اجرای لوله‌ها، اتصالات و سایر تجهیزات.
• آزمایش و بازرسی: روش‌های آزمایش و بازرسی سیستم لوله کشی گاز.
• ایمنی: نکات ایمنی مربوط به لوله کشی گاز.
• دودکش‌ها: الزامات مربوط به دودکش‌های وسایل گازسوز.
• وسایل گازسوز: الزامات مربوط به نصب و استفاده از وسایل گازسوز.

برای خرید لیست کتاب های مباحث و منابع آزمون با شماره ۰۲۱۸۸۸۳۱۰۲۱ تماس بگیرید.

خلاصه  مبحث ۱۷ _ فصل ۴‌

⚡نکات مهم مبحث ۱۷⚡

🛑 الزامات دستگاهای گاز سوز

⚡پکیج 🔍

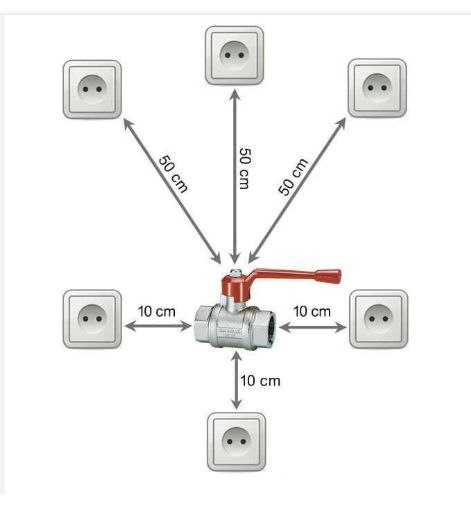

📚 حداقل فاصله مجاز پکیج هایی که هوای احتراق آنها از فضای محل نصب دستگاه تامین میشود ، 👈💣 با بخش مکش فن دستگاه‌های دارای دمنده 💥 باید ۳ متر 💥 باشه💣 👉

📚 در ساختمان های مسکونی 👈 حداقل 💥 فاصله مجاز 💥 پکیج هایی که هوای احتراق آن ها از فضای محل نصب تامین می شود تا هود اجاق گاز باید 💥 ۳ متر 💥 باشد 👉

موارد ۷ و ۸ قسمت پکیج ها در صفحه ۳۰ مبحث ۱۷ مقررات ملی ساختمان.

خلاصه مبحث ۱۷ _ فصل پنجم _ اجرای لوله کشی گاز

📚 لوله کشی توکار

📚قسمت ۱۷_۵_۵_۷ :💣💥

صفحه ۶۶ و ۶۷

در خصوص 👈🚚🚛 تردد ماشین های سنگین 🚛🚚👉 زمان عبور از روی لوله های توکار در مسیر عبوری‌شان مطالبی گفته شده .
با تصویر سازی این مطلب برای جا افتادن بهتر و به ذهن سپردن از این روش استفاده کنید…

📚قسمت ۱۷_۵_۵_۸ :💣💥

صفحه ۶۷

در خصوص 👈 عمق کانال و عرض کانال 👉  در مورد 👈 لوله های مدفون در حیاط و محوطه‌های باز 👉 توضیحاتی داده شده که در تصویر برای بهتر درک کردن مطالب آن را مشاهده میکنید …

عمق کانال = قطر لوله + ۵۰ سانتی متر
عرض کانال = قطر لوله + ۴۰ سانتی متر

#سودا
#مبحث_۱۷

خلاصه مبحث ۱۷ فصل ۷ دودکش های دستگاه‌های گازسوز

🛑  نکات مهم  + خلاصه مبحث ۱۷💣💥

✅ ۱_ الزامات عمومی :
از صفحه ۹۰ تا ۹۲
قسمت : ۱۷_۷_۳_۱_۶
قسمت : ۱۷_۷_۳_۱_۷

قسمت : ۱۷_۷_۳_۱_۱۰ : در خصوص ممنوعیت مکان‌های عبور دودکش + چاه آسانسور که در صفحه ۹۹ مورد ( ذ ) بصورت کامل امده است .

قسمت : ۱۷_۷_۳_۱_۱۸: عبور هر گونه تاسیسات از معبر دودکش ( داکت یا کانال دودکش ) ⛔ ممنوع است ⛔.

✅ ۲_ دودکش با مکش طبیعی:
از صفحه ۹۲ تا ۹۳

۱️⃣ حداقل ارتفاع دودکش طبیعی باید ۳ متر باشد.

۲️⃣ حداکثر زاویه انحراف و تعداد زانوی : تعداد ۴ زانوی _  و حداکثر زاویه انحراف  ۳۰ درجه است البته در این صفحه ۴۵ درجه ثبت شده که در مبحث ۱۴ صفحه ۱۳۷ زاویه انحراف ۳۰ درجه است و باید مقدار سخت‌گیرانه تر ملاک باشد .

۳️⃣ دهانه خروجی نسبت به بالاترین نقطه بام ک دودکش خارج می شود : ۱ متر  بالاتر حداقل و این دهانه با دیگر اجزا ساختمان ۳ متر ، از جداره دودکش حداقل ۶۰۰ میلی متر یالاتر باشد .

✅ ۳_ دودکش با جریان مکانیکی:

از صفحه ۹۳ تا ۹۴
کلیه موارد مهم است

✅ ۴_ جنس دودکش:

استفاده از دودکش با مصالح بنایی مانند آجر و سنگ برای دستگاه‌های گازسوز ممنوع است ⛔

۱️⃣ دودکش فلزی
مورد ( ت ) و ( ث ) مهم است

۲️⃣ دودکش سیمانی و سفالی و سرامیکی

۳️⃣ دودکش upvc
موارد الف و ب مهم هستند

۴️⃣ دودکش های ضدزنگ

جدول ۱۷_۷_۱  مهم است

معبر دودکش برای قسمت بعد

نمونه سوال مبحث ۱۷

خلاصه مبحث ۱۷ _ فصل ۷ _ قسمت دوم

🛑 نکات مهم مبحث ۱۷ 🛑

✅ معبر دودکش:

صفحه ۹۶ 📒
داکت یا کانالی که دودکش از آن عبور میکند

۱️⃣ معبر دودکش خارج از ساختمان:

موارد ( الف ) و ( ب ) و ( ث ) و ( د ) در صفحات 📒 ۹۶ و ۹۷ و ۹۸ بسیار مهم هستند.

جدول ۱۷_۷_۲ در مورد ضخامت معبر دودکش فلزی بسیار مهم است و در سوالاتی که باید ضخامت ورق دودکش مستقل و دودکش مشترک را بیاییم از این جدول استفاده میکنیم.

۲️⃣ معبر دودکش داخل ساختمان:

موارد ( الف )، ( ج )، ( خ )، ( ذ )؛ که محل عدم عبور دودکش و سایر موارد را مشخص میکند  💣💥 👈 این بند جز سوالات طراحی مهر ۱۴۰۲ بوده است 👉

✅ لوله رابط دودکش:

📒🛎صفحه ۹۹ و ۱۰۰ شامل می‌شود و کلیه موارد آن مهم هستند و بصورت تصویر هم پیوست میشود ، مخصوصا مورد ۱۷_۷_۵_۸ که از این رابط و فرمول در خیلی از سوالات استفاده میشود برای پیدا کردن مقدار L ماکسیمم .

جدول ۱۷_۷_۳  ضخامت ورق لوله رابطه دودکش را به ما می‌دهد.

✅ تعیین قطر دودکش مستقل

این قسمت بسیار مهم است که شامل شکل صفحه ۱۰۱ و جدول صقحه ۱۰۲  نیز میشود که برای تعیین قطر دودکش تجهیزاتی مثل آبگرمکن یا بخاری و … بصورت مستقل مورد استفاده قرار میگیرد.

⛔ موارد شکل صفحه ۱۰۱ را به خوبی بررسی کنید و نکات این صفحه و صفحه بعد را مورد مطالعه قرار بدهید.

خب برای قسمت سوم و پایانی فصل ۷ از مبحث ۱۷ ام از قسمت دودکش مشترک شروع می‌کنیم …

📚 بخش دوم ؛ لوله‌کشی گاز طبیعی با فشار ۲ الی ۶۰ پوند بر اینچ مربع

🛑 شاید ۲۰ درصد سوالات از این بخش بیاد و احتمال آمدن سوالات از این قسمت ها پایین‌تر از بخش اول مبحث ۱۷ است .

از صفحه ۱۲۷ شروع و در صفحه ۱۹۳ به پایان میرسد و بعد از آن فقط پیوست ها هستند که موارد مهم در میان نکات قبلی گفته شده بود .

✅ ۱۷_۱۰ _کلیات:

صفحه ۱۲۸ تا ۱۳۱

خلاصه ۱۷_۱۰_۲_۳: ناظر
قسمت ( ت ): زمان بازدید دستگاه نظارت بطور اتفاقی هر چندبار لازم بداند و حداقل ۳ بار _ نظارت شهریور ۱۴۰۱

✅ ۱۷ _۱۱ _ مشخصات مواد و مصالح مصرفی و …
صفحه ۱۳۳ تا ۱۴۴

📒 انواع لوله ها

⛔ تبصره ۱ و ۲ و ۳ و ۴ و ۵ در صفحه ۱۳۳ و ۱۳۴

📒 اتصالات

از صفحه ۱۳۴ تا ۱۳۵

📒 شیرهای فلزی

صفحه ۱۳۶ + تبصره

📒 الکترودهای جوشکاری

صفحه ۱۳۷

📒 نقاط اتصال به سیستم سوخت جایگزین

صفحه ۱۴۰

📒 محل نصب ایستگاه‌های تقلیل فشار و یا رگلاتورها

صفحه ۱۴۰

📒 افت فشار مجاز

افت فشار طراحی نباید از ۱۰ درصد فشار اولیه تجاوز کند
صفحه ۱۴۰

⛔ حداکثر سرعت گاز:

نباید از ۲۰ متر در ثانیه تجاوز کند _ طراحی مهر ۱۳۹۹

💥 ⛔ تعیین قطر لوله ها
صفحه ۱۴۱ تا ۱۴۴

الف _ قطر با استفاده از جداول
پیوست ۴ از صفحه ۲۱۰ تا ۲۱۴ با فشارهای مختلف و ضریب تصیح چگالی های مختلف در صفحه ۲۱۰ و جدول صفحه ۲۰۸ برای بدست اوردن قطر خارجی لوله‌ها در حل سوالات مخصوص تعیین عرض و عمق کانال برای لوله‌های دفنی

📚خلاصه  مبحث ۱۷ _ فصل ۷ _ قسمت سوم

✅ دودکش مشترک:

در صفحه ۱۰۳ کلیه الزاماتی را که باید رعایت شود ، گفته شده است  . تمامی موارد دارای نکات و مطالب مهم هستند ، که چه در بحث حل مسائل چه در خصوص سوالات عادی مورد توجه طراحان قرار دارند.

🛑 نکات مهم 🛑

۱۷ _ ۷ _ ۷ _ ۳: استفاده از  👈 دودکش مشترک 👉 در 💥 داخل واحد آپارتمانی 💥 ممنوع است ⛔⛔⛔

۱۷ _ ۷_ ۷ _ ۴: 👈 دودکش مشترک  برای ۲ دستگاه  که در یک طبقه است نصب می‌شوند و باید نزدیک‌تر یا مستقیم روی دستگاه گازسوز با ظرفیت حرارتی کمتر قرار گیرد 👉
( آزمون شهریور _ ۱۴۰۱ )

۱۷ _ ۷ _ ۷ _ ۵ : فضای اختصاصی دودکش مشترک

۱۷ _ ۷ _ ۷ _ ۸ : استفاده از دودکش مشترک برای 👈 پکیج‌های فن‌دار 👉 ممنوع است ⛔⛔⛔ ( نظارت و اجرا _ ۱۴۰۰ )

کلیه موارد دودکش مشترک مهم هستند.

✅ تعیین قطر دودکش مشترک و لوله رابط

۱️⃣ تمامی موارد در صفحه ۱۰۴ و شکل ۱۷ _ ۷ _ ۲ در صفحه ۱۰۵ برای حل مسائل مهم هستند و باید خط به خط مورد مطالعه قرار بگیرد

۲️⃣ شکل ۱۷ _ ۷ _ ۳ در صفحه ۱۰۶ در خصوص دودکش مشترک در طبقات متوالی ساختمان است که باید دقیق مطالعه شود

✅ جداول

در صفحه ۱۰۷ ، ۲ جدول بسیار مهم موجود دارد که اولی برای ظرفیت دودکش های مشترک فلزی و جدول دوم برای ظرفیت لوله رابط دودکش است . ( جدول صفحه ۹۷ ضخامت ورق معبر دودکش فلزی و جدول صفحه ۱۰۰ یرای ضخامت ورق لوله رابط دودکش _ که این دو جدول مکمل حل سوالات مسئله ایی این فصل هستند ) .
حتما مثال‌های از آزمون‌های گذشته با استفاده از  این جداول و نحوه استفاده درست از این جداول گفته میشود .

و اما صفحه ۱۰۸ و ۱۰۹ هم مطالعه شود که در خصوص ضوابط عمومی یرای طراحی و نصب دودکش هاست .

خب این فصل در اینجا به پایان میرسد و فقط باید سوالاتی از این فصل یرای درک بهتر نکات و مطالب عنوان شده ، حل شود .

📚 مطالب و نکات مهم فصل ۸ – خلاصه مبحث ۱۷

✅ فصل ۸ ؛ بازرسی ، کنترل کیفیت ، آزمایش ، صدور تاییدیه ، تحویل و تزریق گاز

📒 کنترل کیفیت:

صفحه ۱۱۲ در خصوص وظایف ناظر و وظایف مجری و مسئولیت کنترل کیفیت و کنترل نهایی مطالبی گفته شده است.

⛔ نکته: هرجا در خصوص کنترل نهایی مطلبی گفته شد راجب نصب و راه‌اندازی و … بر عهده‌ی نصاب مجاز می‌باشد.

📒 آزمایش لوله کشی گاز:

آزمایش لازم برای تعیین استحکام و نشتی در دو مرحله انجام می‌شود.
مرحله اول: آزمایش مقاومت
مرحله دوم: آزمایش نشت که بعد از مقاومت انجام میگیرد.

📒 الزامات عمومی در انجام آزمایش‌های لوله‌کشی گاز

موارد ۱۷_۸_۳_۱_۱ و ۱۷_۸_۳_۱_۳  مهم هستند و در بهمن ۹۷ و مرداد ۱۴۰۰ و دی ۱۴۰۱ جز سوالات بوده است .

📒 آزمایش مقاومت:
صفحه ۱۱۴

📒 آزمایش نشت:

این آزمایش باید پس از انجام آزمون مقاومت و صحت آن انجام می‌شود.

این آزمایش لوله گاز باید با فشار ۰.۷ بار به مدت ۲۴ ساعت تحت فشار قرار داده می‌شود.
مراحل آزمایش نیز گفته شده است.
صفحه ۱۱۵
آزمون معماری شهریور ۱۴۰۱ و مرداد ۱۴۰۰

📒 ببرسی نشت گاز در سیستم گازدار

۲ مورد دارد

۱️⃣ بررسی نشت شیر گاز با استفاده از کنتور
در صفحه ۱۱۶ و ۱۱۷

۲️⃣ بررسی نشت گاز با استفاده از فشار سنج
در صفحه ۱۱۷

📒 آزمایش مجدد سیستم لوله کشی در صورت برقرار نشدن جریان گاز به مدت طولانی :

چنانچه از زمان نتیجه قبولی آزمایش‌های مقاومت و نشتی بیش از شش ماه گذشته و جریان گاز در سیستم لوله کشی برقرار نشده باشد ، انجام مجدد آزمایش نشتی الزامی است . صفحه ۱۱۷

🛑 خلاصه نکات مهم مبحث ۱۷:

آزمایش نشت:
۱_زمان: ۲۴ ساعت
۲_فشا : ۰.۷ بار
۳_گاز‌ها: هوا، نیتروژن، دی اکسید کربن یا گازهای بی اثر

مشخصات، فشار سنج: بین صفر تا یک

زمان تایید آزمایش: بعد از ۲۴ ساعت اگر افت فشار مشاهده نشد

خلاصه ۱۲_۱۷ اجرای لوله کشی گاز

این فصل نسبت به بقیه فصول بخش دوم مبحث ۱۷ دارای اهمیت بیشتری است و نسبتا سوالات بیشتری از این قسمت در سنوات قبل طراحی و امده است …

✅ اجرای لوله کشی گاز

از صفحه ۱۴۵ تا ۱۵۷

⛔ تبصره: در داخل ساختمان‌ها و نقاط سر پوشیده که غیر مسکونی بوده و در معرض صدمات نباش ، لوله‌کشی تا فشار ۳۰ پوند بر اینچ مربع میتواند به صورت روکار اجرا شو .( اگر مسکونی باشد ، فشار ۲ پوند می‌شود ) . در صفحه ۱۴۵

📒 ۱۷_ ۱۲ _ ۴ : خم کاری لوله‌های فولادی

صفحه ۱۴۶

خیلی از سوالات از این قسمت امده است و حتما با دقت مورد مطالعه قرار گیرد

💥💣 موارد مهم؛

( ت) : قوس خمیدگی لوله نباید بیش از ۹۰ درجه باشد.

( ث ): شعاع انحنای داخل خمیدگی نباید کمتر از ۶ برابر قطر خارجی باشد.

( چ ): وسط خمیدگی لوله باید از نزدیک‌ترین نقطه اتصال حداقل ۲۰ برابر قطر اسمی لوله فاصله داشته باشد _ اگر لوله ۴ اینچ و بزرگتر باشد تا ۱.۸ متر تقلیل می‌یاید .

⛔ نکته: برای بدست اوردن قطر خارجی از جدول صفحه ۲۰۸ استفاده کنید.

⛔ نکته بسیار بسیار مهم: اگر سوال بصورت مسئله داده شد ، باید در ابتدا طول لوله را داشته باشیم؛

۱️⃣ اگر طول داده نشد درمسئله ( مثل آزمون نظارت شهریور ۱۴۰۱ _ اطلاعات برای حل مسئله کافی نیست ) حتی اگر فشار و ظرفیت را داده باشه تا طول را نداشته باشیم نمیتوانیم از جداول مربوطه استفاده کنیم.

۲️⃣ حالا اگر طول و فشار داده شد و ظرفیت را هم دادند باید بر حسب مقدار فشار به جداول صفحه ۲۱۰ تا ۲۱۴ مراجعه کنیم ( با توجه به اینکه چگالی و حداکثر افت فشار با داده مسئله بخواند)

۳️⃣ اگر تمام موارد شامل طول و فشار و ظرفیت داده شد اما چگالی ۰.۶۵ نبود باید به جدول ضریب تصحیح در صفحه ۲۱۰ مراجعه کنیم و بر حسب نوع چگالی ضریب را مشخص کرد و با فشار مشخص به جدول مربوط مراجعه میکنیم و ضریب را عدد بدست امده ضرب میکنیم و یک عدد قبل تر هم باید ضرب شود که اگر عدد کوچکتر جواب داد ملاک است.

📒 ۱۷_۱۲_۵: لوله کشی دفنی

صفحه ۱۴۶ و پیوست ۵ صفحه ۲۱۸

📒 ۱۷_۱۲_۵_۲ : آماده سازی مسیر

صفحه ۱۴۷

مورد ( ت ) خیلی مهم است و سوالات زیادی از این قسمت آمده است:

برای درک بهتر و بیشتر در این خصوص به پیوست شماره ۵ شکل ها در صفحه ۲۱۸ مراجعه شود که تمام اعداد مشخص اس .

مورد ( ر ) : ابعاد کانال صفحه ۱۴۸ و در پیوست ۵ صفحه ۲۱۸ هم امده این موارد.

مورد ( ص ) : کف کانال با ۱۰ سانتی متر ماسه یا خاک نرم باید پوشانده شود ولی برای لوله پلی اتیلن باید ماسه بادی استفاده شود _ اجرا شهریور ۱۴۰۱

📒 لوله کشی دفتی با لوله های فولادی

صفحه ۱۴۸ و ۱۴۹ و ۱۵۰ و ۱۵۱
موارد ۴ و ۶ و ۷ و ۹ و ۱۰ و ۱۳ و ۱۴ و ۱۸ ( بسیار مهم ) و ۲۰

📒 لوله کشی دفنی با لوله های پلی اتیلن

صفحه ۱۵۱و ۱۵۲ و ۱۵۳و ۱۵۴ و ۱۵۵
موارد ۴ و ۵ و ۹ و ۱۱و ۱۲

📒 لوله کشی روکار

صفحه ۱۵۵ + تبصره که جز سوالات آبان ۹۳ و مهر ۹۹ بوده است

📒 اجرای لوله کشی روکار

صفحه ۱۵۵ و ۱۵۶ و ۱۵۷
موارد ( ت ) و ( ج ) و ( خ ) و ( ر ) _که در آزمون  نظارت شهریور ۱۴۰۱ امده و مورد ( ژ ) و ( ش )

خلاصه مبحث ۱۷ _ بخش دوم _ ۱۷_۱۳ ؛ عایق کاری لوله‌ها

📒کلیات:

صفحه ۱۵۹

🛑 عایق کاری لوله های مدفون و فولادی _ به دو روش انجام می شود؛

۱️⃣ عایق‌کاری سرد ( نوارپیچی)
2️⃣ عایق کاری گرم ( عایق‌کاری با قیر)

💣💥 تبصره : مطالعه شود.

📒 بازرسی لوله ها از نظر خشک بودن

صفحه ۱۶۰

لوله ها باید زنگزدائی و تمیزکاری شوند ، خشک باشند.
درصورت وجود شبنم صبحگاهی یا دمای محیط کمتر از ۵+ درجه سلسیوس باشد، باید لوله با استفاده از مشعل گاز تا دمای +۳۰ درجه پیش گرم نمود.

⛔ نکته خارج از فصل: برای جوشکاری باید تا دمای ۵۰+ بیش گرم شود.

📒 زنگ زدائی و تمیز کاری لوله ها

صفحه ۱۶۰

پاراگراف اخر دقیق مطالعه شود.

✅ ۱۷_۱۳_۴ : عایق کاری سرد لوله ها (نوارپیچی)

صفحه ۱۶۰ و ۱۶۱

👈 از عایق کاری در هوای بارانی، مه سنگین، گرد و غبار و دمای زیر ۵ درجه سلسیوس خود‌داری کرد 👉

📒 پرایمر زنی

صفحه ۱۶۱

📒 نوار پبچی لایه اول

صفحه ۱۶۱ و ۱۶۲

👈 در خصوص عبور لوله از نقاطی که سطح آب های زیرزمینی بالاست  و یا در تقاطع با نهر آب باید نوار پیچی نوار زیرین در ۲ لایه با روی هم پیچی ۵۰ درصدی انجام گیرد 👉
مطالب این قسمت دقیق مطالعه شود.

📒 نوارپیچی لایه دوم

صفحه ۱۶۲

میزان روهم پیچی نوار رویی باید حداقل ۱۰ درصد عرض نوار باشد

⛔ این موارد در آزمون اجرا مرداد ۱۴۰۰ سوال آمده بود. دقت شود.

نوار پیچی سرجوش ها، اتصالات و نقاط تعمیری

صفحه ۱۶۳

📒 کنترل کیفیت عایق کاری سرد

صفحه ۱۶۳ و ۱۶۴

انجام آزمایش چسبندگی باید حداقل ۲ ساعت بعد از نوار پیچی و در دمای بین ۱۵ تا ۲۵ درجه باشد .

✅ ۱۷_۱۳_۵: عایق کاری گرم لوله ها ( عایق کاری با قیر )

صفحه ۱۶۴ _ چندین زیر مجموعه دارد

شرایط محیط برای عایق کاری گرم

صفحه ۱۶۴

📒 عملیات عایق کاری گرم لوله ها

💬 ماشین آلات عایق کاری گرم عبارتند از؛
دیگ ذوب قیر
دستگاه نوار پیچی
دستگاه پرایمر زنی ثابت

💬 عایق کاری گرم  طبق مشخصات زیر زده می‌شود:

صفحه ۱۶۵ و ۱۶۶

⛔ حداقل ضخامت عایق کاری گرم لوله ها باید ۴ میلی‌متر باشد.

آزمون اجرا شهریور ۱۴۰۱

📒 عایق کاری دوبله

صفحه ۱۶۶

📒 عایق کاری سرجوش ها و اتصالات و نقاط تعمیری

صفحه ۱۶۶ و ۱۶۷

🛑 تبصره : در انجام عملیات تعمیر پوشش حداکثر سطح تعمیر شده نباید از ۱۰ درصد سطح لوله بیشتر شود .

📒 آزمایش و کنترل کیفیت عایق کاری گرم

صفحه ۱۶۷ و ۱۶۸

نکته : سرعت دستگاه بر روی لوله ها نباید بیش از ۰.۳ متر بر ثانیه باشد .

📚📚📚 ۱۷_۱۴ جوشکاری

📒 اکترود‌های جوشکاری

صفحه ۱۶۹ و ۱۷۰

جوشکاری لوله‌های گاز؛ پاس اول الکترود با استاندارد E6010 و پاس دوم و پاس سوم با استاندارد E6010 و یا E7010 استفاده می شود.

📒 اقدامات لازم قبل از جوشکاری لوله ها

الف ) در ساعات اولیه صبح دمای محیط کمتر از ۵+ درجه سلسیوس باشد ، پیشگرمی لوله ها حداقل تا دمای ۵۰+ درجه سلسیوس الزامی است.
هم ترازی لوله ها باید در موقیعت ساعات ۱۰ و ۲ باشد.

📒 جوشکاری شبکه‌های گازرسانی فولادی

از صفحه ۱۷۱ تا ۱۷۶ ادامه دارد  ، البته زیر مجموعه های زیادی دارد.

الف ) جوشکاری پاس یک
ب ) جوشکاری پاس دو
پ ) جوشکاری پاس های پر کننده و تاج جوش
ت ) جوشکاری اتصالات نهائی
ث ) جوشکاری شیرها ، اتصالات و فلنج ها
ج ) تعمیر جوش

۲_ جوشکاری پاس یک جوش به روش سربالا مجاز نیست.

چ ) تهیه گزارش‌های روزانه جوشکاری
ح ) بازرسی جوش
خ ) پرتونگاری

صفحه ۱۷۵

کلیه جوش‌های لوله های مدفون و غیر مدفون با قطر ۲ اینچ و بالاتر باید به صورت صد در صد مورد پرتونگاری قرار گیرند.

💣💥در پرتونگاری از جوش های هر جوشکار در ۲ روز متوالی بیش از ۶ درصد تعمیری و یا جوش بریدنی وجود داشته باشد، دستگاه نظارت می تواند از ادامه کار جوشکار جلوگیری نماید. (آزمون نظارت شهریور ۱۴۰ )

د ) تفسیر فیلمهای رادیوگرافی

📒روش و مراحل جوشکاری شبکه و انشعابات پلی اتیلن به روش اکتروفیوژن

صفحه ۱۷۹ و ۱۸۰

موارد مهم:
۴ _ ۱۰ _ ۱۱_ ۱۲

📒 بازرسی و کنترل کیفیت جوشکاری شبکه های گازرسانی پلی اتیلن

صفحه ۱۸۰ و ۱۸۱ و ۱۸۲

مورد ( پ ) و پ۱ و پ۲ و پ۳ مطالعه شود.

📒 آزمایش های مخرب

صفحه ۱۸۳

الف ) نمونه گیری و انجام آزمایش های لهیدگی برای جوش های نوع الکتروفیوژن

ب ) روش نمونه گیری

ب _ ۱ ) سر جوش اول
ب _۲ ) ادامه آزمایش ها

پ ) آزمایش لهیدگی

ت ) آماده ساری نمونه ها

ث ) ارزیابی جوش

خلاصه ۱۷-۱۵؛ حفاظت کاتدی

📒 کلیات؛

صفحه ۱۸۵

نصب سیستم حفاظت کاتدی با لوله های فولادی مدفون با فشار ۲ الی ۶۰ پوند بر اینچ مربع و با سطح بیش از ۵ متر مربع الزامی است.

در صورتیکه مقاومت مخصوص خاک در محل نصب شبکه از ده هزار اهم سانتیمتر بیشتر باشد و ……… حفاظت کاتدی الزامی نخواهد بود.

📒 سیستم های حفاظت کاتدی

به ۲ روش _ ۱ _ آندهای فداشونده و _۲_  روش تزریق جریان مستقیم

در صورتی که حجم تاسیسات قابل قبول باشد بهتر است از روش تزریق جریان و اگر حجم تاسیسات کوچک باشد از آندهای فداشونده استفاده کرد.

📒 حداقل پتانسیل حفاظتی

صفحه ۱۸۶

📒 حفاظت کاتدی به روش آندهای فداشونده

صفحه ۱۸۶ و ۱۸۷

اند ها باید حداقل فرای ۲۰ سال شبکه را حفاظت نمایند و پس از گذشت ۵ سلل باید اندها به صورت کامل تعویض شوند.

📒 حفاظت کاتدی به روش تزریق جریان مستقیم

صفحه ۱۸۷

💥 بستر آندی

صفحه ۱۸۷

در محل های عبور جاده و یا تراکم تاسیسات و بالا بودن فوق العاده مقاومت زمین از بستر های چاهی استفاده می شود، فاصله اولین آند تا سطح آب حداقل ۱۰ متر باشد.

📒 کنترل و ارزیابی

هر ۳ ماه یک بار اندازه گیری پتانسیل لوله نسبت به خاک اطراف و یک دستگاه ولت متر دارای مقاومت داخلی حداقل ۵۰ هزار اهم به ازای یک ولت باشد.

📒 نقاط اندازه گیری

صفحه ۱۸۸

حداقل فاصله بین ۲ نقطه ۳۰۰ متر در نظر گرفته می شود.

📒 اتصال عایقی

صفحه ۱۸۸

اتصالات عایقی قطعاتی هستند که ارتباط الکتریکی بین دو طرف آنها قطع گردیده است.
نصب اتصالات عایقی در مبادی ورودی و خروجی ایستگاه های تقلیل فشار و بمنظور جداسازی الکتریکی ایستگاه از خط لوله فشار قوی ورودی و لوله فشار ضعیف خروجی الزامی است.

📒 جعبه های اتصال

برای اتصال کابل های ارتباطی بین تجهیزات و یستر آندی سیستم حفاظت کاتدی و همچنین جهت کنترل و ارزیابی میزان تاثیر جریان های سرگردان و یا القائی باید نصب شود.

📚 نصب، راه اندازی و بهربرداری از سامانه گاز ساختمان

🛑 نکات و موارد مهم 💣💥

نکات خیلی مهمی که برای آزمون مهم و کاربردی باشه این فصل نداره ولی حدالمقدور چیزی رو حذف نکنید و ازش رد نشید ….

📒 نکات قابل توجه در دوره بهره‌برداری

از صفحه ۱۲۰ تا ۱۲۲

📒 تغییر سامانه گاز ساختمان

از صفحه ۱۲۲ تا ۱۲۳
مورد  ۱۷_۹_۴_۴ قسمت ( الف ) و ( ب )
مورد ۱۷_۹_۴_۵
پاورقی شماره ۲ صفحه ۱۲۲
تذکر صفحه ۱۲۳

📒 تعمیر سیستم لوله کشی گاز ساختمان

باید تحت نظارت مهندس ناظر و توسط مجری دارای صلاحیت از وزارت راه و شهرسازی هر‌گونه تعمیر در سیستم لوله کشی گاز باید انجام بشه.

📒 تعویض دستگاه‌های گازسوز

صفحه ۱۲۴

📒 تفکیک کنتور

از صفحه ۱۲۴ و ۱۲۵

📒 برقراری جریان گاز بعد از قطع آن

بعد از قطع و انجام مراحل اداری باید؛
هرگونه اقدام در سامانه تحت نظارت مهندس ناظر و توسط مجری دارای صلاحیت از وزارت راه وشهرسازی باشه

برای خرید لیست کتاب آزمون نظام مهندسی مکانیک با شماره ۰۲۱۸۸۸۳۱۰۲۱ تماس بگیرید.

خلاصه مبحث ۱۷_۱۶ ؛ کنترل کیفیت ، آزمایش ، بازرسی ، صدور تائیدیه ، تحویل و تزریق گاز در سیستم لوله کشی گاز

📒 تجهیزات و لوازم مورد نیاز برای انجام آزمایش

صفحه ۱۸۹

📒 تنظیم دستگاه‌های آزمایش

صفحه ۱۹۰

کلیه تجهیزات و دستگاه‌ها ، گواهینامه کالیبراسیون از زمان صدور بیش از ۳ ماه نگذشته باشد .

📒 برنامه انجام آزمایش

صفحه ۱۹۰

مجری موظف است _ برنامه جز ب جز آزمایش حداقل یک هفته قبل به صورت کتبی را به دستگاه نظارت اعلام نماید .

📒 اقدامات قبل از شروع آزمایش

صفحه ۱۹۰ و ۱۹۱

آزمایش شبکه هایی که قسمتی بیرون و قسمتی مدفون باشد ، ممنوع است .

✅ مراحل انجام آزمایش‌های مقاومت و نشتی

۱_ نصب دستگاه‌های آزمایش

۲_ تمیز وردن شبکه لوله کشی

۳_ آزمایش های مقاومت و نشتی

باید شبکه لوله کشی را از هوای فشرده با فشار صد پوند بر اینچ مربع پر نمود

📒 آزمایش مقاومت و نشتی ۲ مرحله ایی می باشد :

۱️⃣ دوران یک‌نواختی

حداقل به مدت ۲۴ ساعت

۲️⃣ آزمایش‌های مقاومت و نشتی

به مدت ۴۸ ساعت

راس هر ساعت فشار به وسیله دستگاه سنجیده و ثبت می شود.

هر ۲ ساعت یک بار درجه حرارت زمین اندازه گیری و ثبت می شود.

⛔ فشار آزمایش برابر ۱۰۰ پوند بر اینچ مربع است ___ صفحه ۱۹۳

۴ _ بررسی نتایج آزمایش

صفحه ۱۹۲ و ۱۹۳
فرمول ها و تبصره

💬 تبصره: فشار آزمایش مقاومت و نشتی برای کلیه فشارهای بهره برداری  برابر ۱۰۰ پوند بر اینچ مربع است.

۵_ آزمایش قطعلت غیر مدفون

۶_ اتصالات نهائی قطعات آزمایش به یکدیگر

۷_ گزارش نهائی آزمایش

نحوه استفاده از خلاصه مبحث ۱۷:خلاصه

بهترین روش استفاده از خلاصه مبحث ۱۷، مطالعه آن پس از یک بار مطالعه کامل مبحث اصلی است. به این ترتیب، خلاصه به عنوان یک ابزار مرور و تثبیت مطالب عمل می‌کند. همچنین، حل تست‌های مرتبط با مبحث ۱۷ پس از مطالعه خلاصه، به درک بهتر مطالب و آمادگی بیشتر برای آزمون کمک می‌کند.

در نهایت، خلاصه مبحث ۱۷ ابزاری مفید برای آمادگی آزمون نظام مهندسی است، اما نباید به عنوان جایگزینی برای مطالعه کامل مبحث اصلی در نظر گرفته شود. مطالعه کامل مبحث اصلی، درک عمیق‌تری از مطالب را فراهم می‌کند و به داوطلبان کمک می‌کند تا به سوالات پیچیده‌تر نیز پاسخ دهند.
