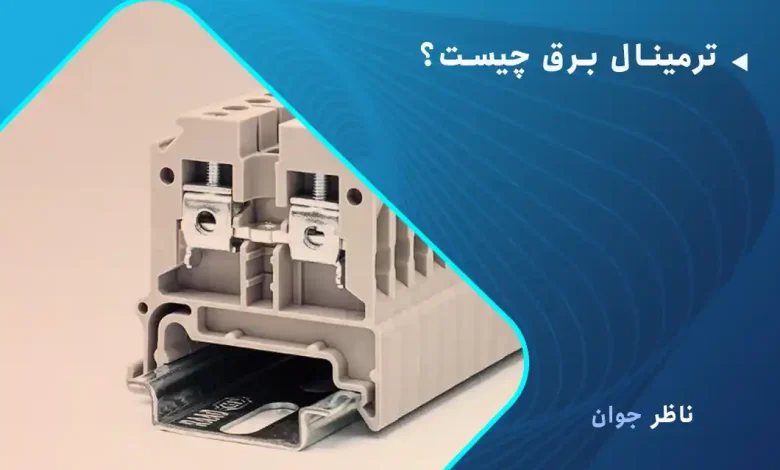

ترمینال برق چیست؟

امروزه استاندارد های برق  پیشرفت کرده‌اند و به تبع  آن قوانین محکمی برای  اتصال الکتریکی  ایجاد شده که یکی از آن اتصالات ترمینال برق است. کاربرد ترمینال برق، اتصال دو یا چند سیم به هم است. ستفاده از چسب برای اتصال  بک راهکار راحت است اما با گرم شدن سیم‌ها و با عبور جریان برق خطراتی مثل آتش‌سوزی و برق گرفتگی اتفاق می افتد. در صورت استفاده از ترمینال باعث جلوگیری از  قبیل اتفاق‌ها می‌شود. در ادامه همراه ما باشید تا باهم به تحلیل این مقاله بپردازیم.

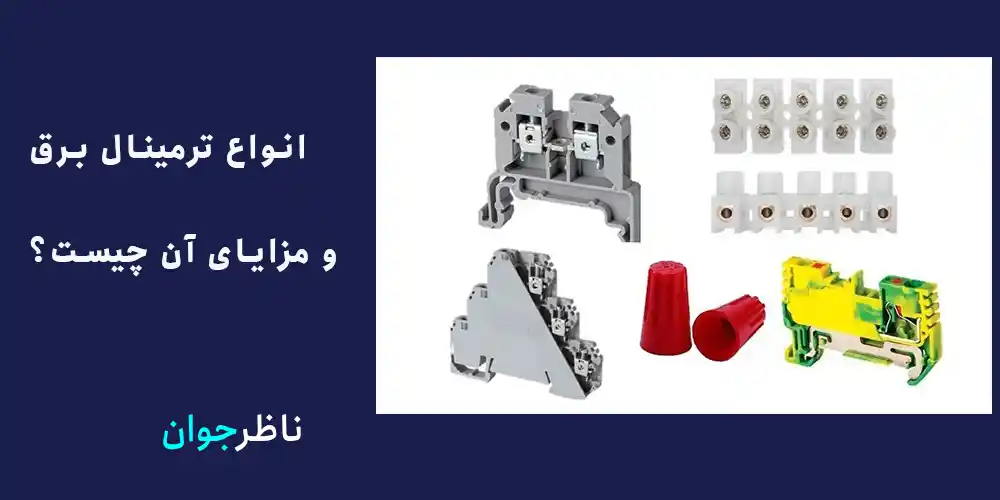

انواع ترمینال برق و مزایای آن چیست؟

• ترمینال‌ها باعث کاهش فشار و در نهایت جلوگیری از بروز حادثه آتش سوزی و یا برق گرفتگی می‌شوند.
• در دمای بالا مقاومت دارند و مشکلی برای آنها پیش نمی‌آید.
• عمر بسیار بالایی دارند و در طولانی مدت فرسوده نمی‌شوند.
• بر حسب نیاز شما قابلیت اتصال به صورت موقت و یا دائمی را دارند.
• اگر اتصال شما دائمی باشد می‌توانید بدون بروز مشکل سیم‌ها را تعویض کنید.

در ادامه به انواع ترمینال برق همراه با توضیحات آن بیان می‌شود:

ترمینال شاخه ای:

ترمینال شاخه‌ای یکی از پرکاربردترین و قدیمی‌ترین انواع ترمینال‌های برق به شمار می‌آید، به طوری که با شنیدن عبارت “ترمینال برق”، اغلب این نوع ترمینال به ذهن خطور می‌کند. این ترمینال‌ها در دو دسته نرم و خشک تقسیم‌بندی می‌شوند و از قابلیت جداسازی برخوردار هستند. ساختار ترمینال شاخه‌ای معمولاً شامل ۱۲ شاخه متصل به هم می‌باشد که امکان استفاده به صورت تکی یا گروهی را برای کاربران فراهم می‌کند.

ترمینال سرامیکی:

این نوع ترمینال از سرامیک ساخته شده و ضمن بادوام بودن، مقاومت زیادی نیز در برابر حرارت از خود نشان می‌دهد.

ترمینال ریلی:

بعضی از ترمینال‌ها برای استفاده در تابلو برق هستند. به این نوع از ترمینال برق، ترمینال ریلی گفته می‌شود. برای این که بتوان از تابلو برق انشعاب گرفت می‌توان از ترمینال ریلی استفاده نمود. این نوع ترمینال همان گونه که از نامش مشخص است بر حسب تعداد نیاز به صورت کشویی در کنار هم قرار گرفته و مورد استفاده قرار می‌گیرند. این ویژگی ترمینال برق ریلی به خاطر طراحی مدولار آن‌ها است.

ترمینال پیچی برق:

یکی از بهترین راه حل‌ها برای اتصال و عایق کاری و چد سیم با یک دیگر ، ترمینال پیچی است . ترمینال، یک عنصر ایمنی در سیستم‌های الکتریکی است که با ایجاد اتصالات محکم و پایدار، از بروز حوادثی مانند جرقه زنی، اتصال کوتاه و آتش‌سوزی جلوگیری می‌کند. این قطعه از یک عایق استوانه‌ای با شیارهایی دقیق تشکیل شده که سیم‌ها را به طور ایمن در خود جای می‌دهد. طراحی پیچشی شیارها، مشابه پیچ و مهره، باعث افزایش مقاومت اتصال در برابر لرزش و کشش می‌شود.

ترمینال بوشن یا موف:

در اتصالاتی که سر به سر هستند بهترین نوع ترمینال بوشن است،استفاده این نوع به جنس سیم بستگی دارد که با توجه به نوع سیم انتخاب کنیم . طرز استفاده به این شکل است که ابتدا به اندازه‌ی نصف طول موف، از عایق هر دو سیم جدا می‌کنیم، سپس هر دو سیم را از دو طرف وارد موف کرده و به انبردست، آنها را نگه می‌داریم، در این حال اقدام به پرس کردن موف می‌کنیم.توجه شود که دو سیم بایستی با یکدیگر و نیز با موف هم قطر باشند.

جهت کسب اطلاعات بیشتر می‌تواند به  مقاله تابلو برق  مراجعه کنید.

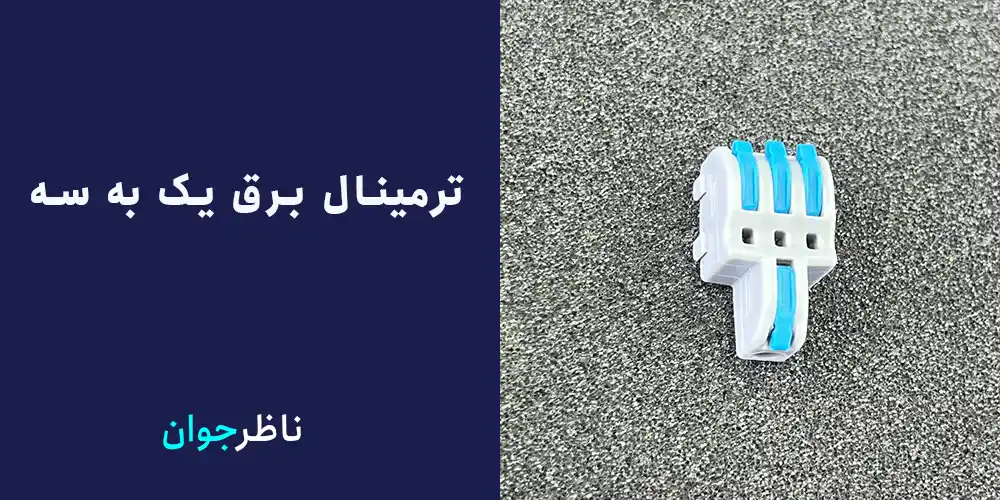

ترمینال برق یک به سه

یک نوع از این ترمینال ،کانتور یک به سه است که  با طراحی ساده و کار آمد آن  به یک راه حل برای اتصال امن و ثابت است . این  ترمینال  یک دستیار همیشگی برای مهندسان برق است و بوده . اتصال دو یا چند سیم به هم از طریق سیم یک راه راحت اما غیر استاندارد است که نه تنها موجب نا  مرتب شدن اتصالات می‌شود  ، بلکه  دراز مدت با برخورد با هم  امکان قطع شدن یا بروز اتفاق های دیگری ممکن است . در همین راستا تنها راه اتصال کانکتو‌ها است .

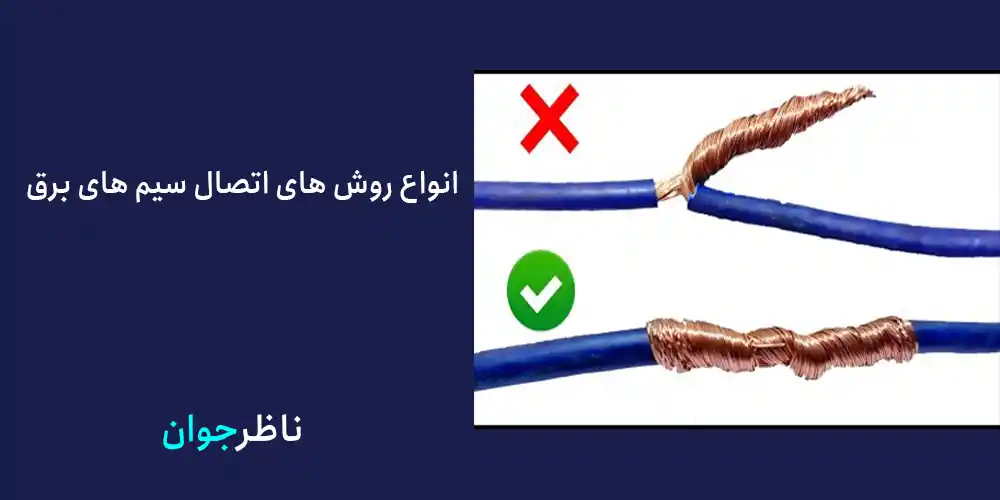

انواع روش های اتصال سیم های برق

در زمان سیم‌کشی برق خانگی ( شامل برق‌کشی همه نوع ساختمان مسکونی، اداری، کارگاهی و…) به منظور اتصال سیم‌ها به هم در محل پایانه‌ها، تقسیم‌ها و اتصال معمولی سیم‌ها، از روش‌های مختلفی استفاده می‌شود؛ برای این که بدانیم ترمینال برق چیست؟ باید با انواع و اقسام روش‌های اتصال آشنا شویم:

• اتصال روی هم یا اتصال طولی: به این معنا که سیم‌ها را مطابق شکل به صورت ضربدری روی هم قرار می‌دهیم و به صورت اصولی به هم می‌پیچانیم. سپس بایستی با چسب برق، عایق‌کاری آنها را انجام دهیم.
• اتصال سیم‌ها به روش سربه‌سر: گاهی در جعبه تقسیم‌ها لازم است سیم‌ها به هم متصل شوند، از جمله روش‌های متداول، روش اتصال سر به سر سیم‌ها است. که در شکل روش کار دیده می‌شود.
• اتصال سیم نازک به ضخیم: برای انشعاب گرفتن از یک سیم ضخیم می‌توان از این نوع اتصال استفاده کرد، در این نوع اتصال، سیم‌ها را ابتدا روکش برداری کرده و سپس سیم نازک را بر روی سیم ضخیم می‌پیچانند.
• اتصال به روش انشعاب میانی: در این روش، یک انشعاب فرعی از یک سیم اصلی گرفته می‌شود، در این روش ابتدا حدود سه سانتی‌متر از سیم اصلی را لخت کرده و سپس سیم فرعی را که عایق آن به اندازه‌ی ۵/۱ سانتی‌متر برداشته شده است، بر روی آن به طور محکمی می‌پیچانیم.

ترمینال های برق چه ویژگی‌هایی دارد  که باید موقع خرید به  آن توجه کرد ؟

• کاملاً عایق باشند.
• بادوام باشند، با ضربه و خمیدگی لهیده و شکسته نشوند.
• در برابر حرارت مقاوم باشند.
• ارزان باشند، چون در سیم کشی یک ساختمان ساده، تعداد بسیاری از این ترمینال‌ها استفاده می‌شود.

 بهترین جنس ترمینال برق چیست؟

• مواد ترموپلاستیکی ( پلی آمید)، این ماده می بایست، عاری از مواد کلوراین، برومین و فلوئوراین و همچنین هالوژن باشد. به نحوی که حتی در دمای تا ۸۵۰ درجه‌ی سانتی گراد نیز مشتعل نشود.
•  جنس المنت فلزی ترمینال بهتر است از فولاد ضد زنگ گالوانیزه پسیو شده باشد.
•  گاهی نیز جنس عایق ترمینال‌ها از ترموپلاستیک سخت انتخاب می شود که گرید آنUL94 V-2 است.
•  پی وی سی، PVC
• پلی اتیلن

برخی از سوالات متداول  ترمینال برق

چگونه ترمینال مناسب را انتخاب کنیم؟

• انتخاب ترمینال مناسب به عوامل مختلفی مانند نوع سیم، جریان عبوری، محیط کاری و استانداردهای ایمنی بستگی دارد. بهتر است قبل از خرید ترمینال، به مشخصات فنی آن دقت کنید.

آیا ترمینال‌ها قابل تعویض هستند؟

• بله، اکثر ترمینال‌ها قابل تعویض هستند و در صورت نیاز می‌توان آن‌ها را تعویض کرد.

آیا ترمینال‌ها می‌توانند باعث ایجاد اختلال در مدار شوند؟

• اگر ترمینال‌ها به درستی نصب نشوند یا از نوع نامناسبی استفاده شود، ممکن است باعث ایجاد اختلال در مدار شوند.

آیا ترمینال‌ها نیاز به نگهداری خاصی دارند؟

• ترمینال‌ها به نگهداری خاصی نیاز ندارند، اما بهتر است به صورت دوره‌ای آنها را بررسی کنید تا از محکم بودن اتصالات اطمینان حاصل کنید.

نتیجه‌گیری کلی در مورد  ترمینال برق

ترمینال‌ها یکی از مهم‌ترین قطعات در صنعت برق هستند . که وظایف اصلی این قطعه متصل نمودن  چند سیم به هم است که یسته به نوع سیم و نحوه اتصال نوع ترمینال استفاده شده هم تغیر می‌کند . دلایل  محبوبیت این قطعه عبور برق بدون خطرات جبران ناپذیر  است .به طور کلی این قطعات از جنس پلاستیک است که در آن‌ها، نقطه پایینی به نقطه بالایی متصل است و یک نقطه اتصالی بین برق ورودی به تابلو و برق توزیعی در تابلو، محسوب می‌شوند. در این مقاله سعی نمودیم که مطالب مفیدی در زمینه کانتور برق صنعتی در اختیار شما همراهان قرار دهیم. امیدواریم که اطلاعات کافی را کسب کرده باشید.
