کلید محافظ جان چیست و چطور کار می کند
آیا می‌دانید کلید محافظ جان چیست و چطور کار می کند؟ کلید محافظ جان یا “کلید ایمنی اضطراری” یک قطعه ایمنی بوده و در سیستم‌های الکتریکی ساختمان‌ها نصب میشود تا در صورت وقوع حوادث اضطراری مانند حریق یا برق‌گرفتگی، امکان قطع جریان برق و ایجاد ایمنی فوری را فراهم شود. کلیدها به عنوان یک نقطه قطع اصلی در سیستم‌های ایمنی ساختمان عمل کرده و در موارد اضطراری برای جلوگیری از خطرات برق‌گرفتگی و حوادث الکتریکی بسیار مهم هستند. کلید محافظ جان همانند فرمان کنتاکتوری جریان عمل کرده و به محض اینکه خطری حس بکند مدار را قطع میکند.
کار کلید محافظ جان چیست
ساکنین ساختمان باید بدانند کار کلید محافظ جان چیست؟ کلید محافظ جان در ساختمان‌ها به عنوان یک ایمنی اضطراری استفاده شده و کاربردهای مهمی دارد.
اطفای حریق:
در صورت وقوع حریق، کلید محافظ جان می‌تواند برای قطع جریان برق و اطفای دستگاه‌های الکتریکی مورد استفاده قرار گرفته و به جلوگیری از گسترش حریق از طریق دستگاه‌های الکتریکی کمک میکند.
اضطراری‌های پزشکی:
در صورتی که نیاز به قطع جریان برق برای ارائه کمک به بیمارستان یا برای اجرای عملیات اضطراری پزشکی باشد، از کلید محافظ جان استفاده میشود.
اجتناب از برق‌گرفتگی:
در مواردی که امکان خطر برق‌گرفتگی وجود دارد، در نزدیکی محیط‌های آبی یا مرطوب، مانند کنار استخر، جکوزی و سونا؛ قطع جریان برق با کلید محافظ جان امکان پذیر خواهد بود.
خروج از ساختمان:
در مواقع اضطراری مانند حریق یا زلزله، استفاده از کلید محافظ جان به افراد امکان میدهد تا جریان برق را قطع کرده و ساختمان را به سرعت ترک کنند.

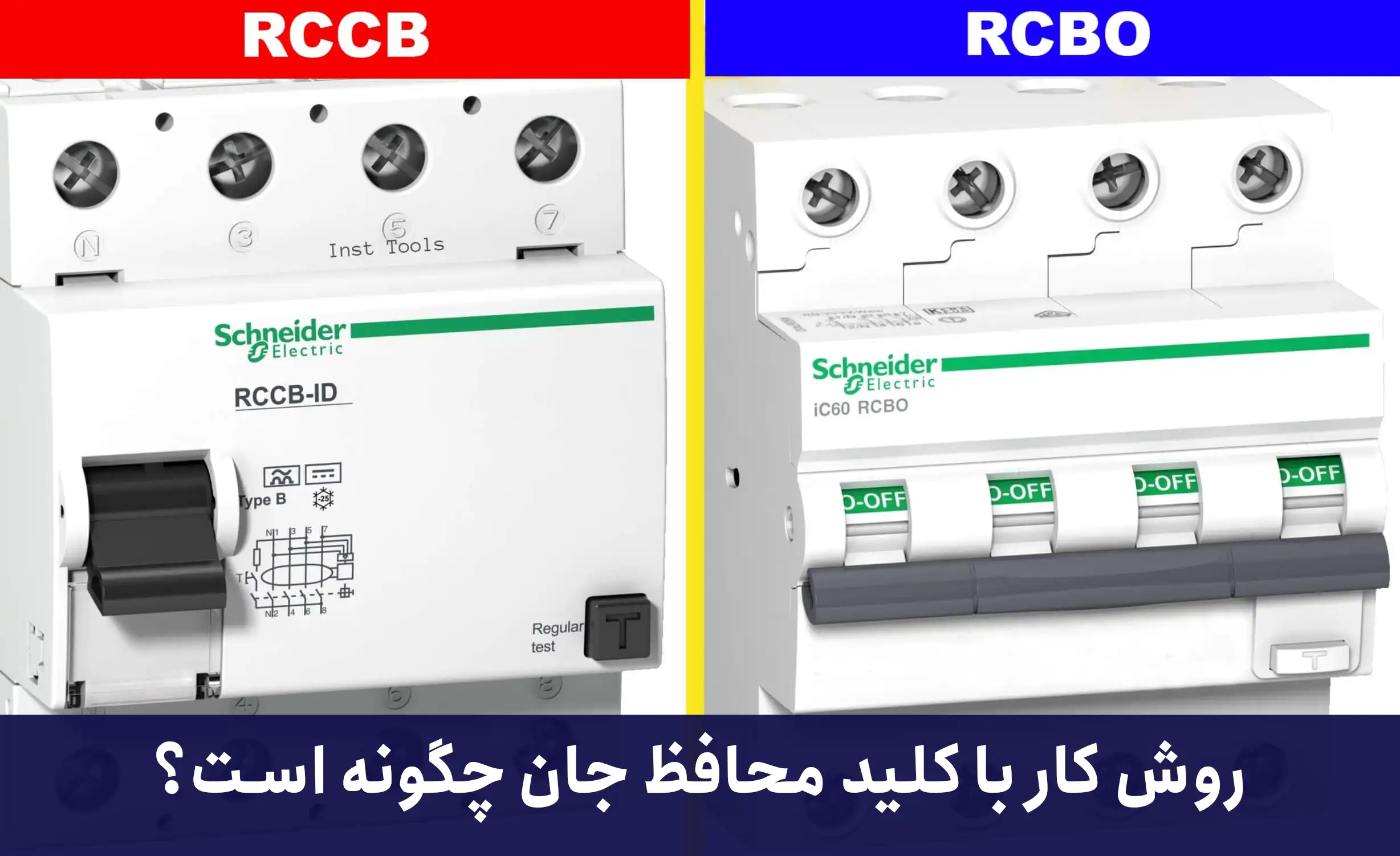

روش کار با کلید محافظ جان
روش کار با کلید محافظ جان، بسیار آسان بوده و پیچیدگی خاصی ندارد. کلید محافظ جان معمولاً شامل یک دکمه off و on بوده و در صورت فشار داده شدن، جریان برق در کل قسمت‌ها و تاسیسات ساختمان قطع میشود. معمولا برای مصارف خانگی کلیدهای محافظ جان تک فاز را استفاده می‌کنند که حساسیت آن بیشتر از ۳۰ آمپر باشد.
در صورت کوچک‌ترین اتصال یا افزایش بار الکتریکی که امکان آتش سوزی و حریق وجود داشته باشد، کلید محافظ جان به صورت خودکار عمل کرده و جریان برق در مدار الکتریکی را قطع میکند. با قطع جریان برق، خطرات ناشی از برق‌گرفتگی یا بروز آتش‌سوزی از اتصالات الکتریکی، به طور موقت حذف میشود.
معرفی بهترین مارک کلید محافظ جان در ایران:
کلید محافظ جان هیوندای:
مجموعه کارخانجات هیوندای، که توسط چونگ جو-یونگ در کره جنوبی بنا نهاده شد، فعالیت خود را در سال ۱۹۶۴ با یک شرکت ساختمانی آغاز کرد و در نهایت به بزرگترین مجموعه زنجیره‌ای در کره جنوبی تبدیل شد. کلیدهای محافظ جان هیوندای در مدار قرار می‌گیرند و در صورت اختلاف میان جریان ورودی و خروجی مدار (جریان دیفرانسیلی)، که نشان‌دهنده خطاست، مدار برق را قطع می‌کنند.
شیله:
شرکت صنایع روشنایی شیله، که در سال ۱۳۸۷ فعالیت خود را آغاز کرده، نماینده رسمی و انحصاری شرکت گونسان الکتریک ترکیه و یکی از معروف‌ترین و پرتنوع‌ترین تولیدکنندگان محصولات روشنایی در کشور است. کلید محافظ جان شیله یا کلید RCCB شیله در دسته‌بندی کلیدهای ایمنی قرار می‌گیرد و برای حفظ امنیت سیستم‌های الکتریکی، استفاده از آن در مدار ضروری است. وظیفه این کلید، قطع کردن مدار در صورت وجود اضافه‌بار یا نشت جریان مازاد است. یکی از مهم‌ترین ویژگی‌های این کلیدها، میزان حساسیت ۳۰ میلی‌آمپر آن در حفاظت از جان انسان است.
رعد:
شرکت تولیدی رعد که در سال ۱۳۶۶ برای ساخت قالب تأسیس شد، از سال ۱۳۷۲ تمرکز خود را بر طراحی و تولید انواع ترمینال ریلی گذاشت و اکنون بزرگترین تولیدکننده ترمینال‌های ریلی در خاورمیانه است. کلیدهای محافظ جان رعد با حساسیت بالایشان در برابر جریان‌های نشتی، اطمینان و ایمنی بالایی را در برابر تماس‌های مستقیم و غیرمستقیم با جریان الکتریسیته فراهم می‌کنند. این کلیدها به صورت تک‌فاز و سه‌فاز و با جریان‌های نشتی ۳۰ و ۳۰۰ میلی‌آمپر تولید و عرضه می‌شوند.
مزایای کلید محافظ جان
ایجاد ایمنی اضطراری:
کلید در صورت وقوع حوادث اضطراری مانند حریق، زلزله، سیل یا برق‌گرفتگی، امکان قطع جریان برق و ایجاد ایمنی فوری را فراهم میکند.
کاهش خطرات برق‌گرفتگی:
با استفاده از کلید اضطراری، امکان قطع جریان برق در هر لحظه امکان پذیر است.
استفاده در موارد اضطراری
در موارد ضرروی می‌توانید از کلید محافظ جان استفاده کنید.
قابلیت استفاده در ارتباط با دستگاه‌های ایمنی:
کلید محافظ معمولاً در سیستم‌های مختلف قابل تعبیه بوده و به راحتی استفاده میشود.
محافظت در برابر خطرات الکتریکی:
با قطع جریان برق توسط کلید، خطرات مرتبط با اتصالات الکتریکی و نوسانات برقی کاهش می‌یابد.
معایب کلید محافظ جان:
هزینه نصب و نگهداری:
نصب و نگهداری کلید محافظ جان هزینه‌بر بوده و نیاز به هزینه‌های مالی برای تعمیرات و نگهداری دوره‌ای دارد.
احتمال اشکالات فنی:
ممکن است کلید به علت اشکالات فنی یا عدم عملکرد صحیح، در مواقع اضطراری به درستی عمل نکند.
انحراف از استانداردها:
در صورتی که کلید محافظ جان مطابق با استانداردها و مقررات ایمنی نباشد، عملکرد آن تضمین نمی‌شود.
نیاز به تعمیرات منظم:
کلید محافظ جان نیاز به تعمیرات و نگهداری منظم دارد تا در هر زمانی که نیاز باشد به درستی عمل کند.
دسترسی غیر مجاز:
در صورتی که افراد غیر مجاز به کلید محافظ جان دسترسی داشته باشند، خطرات خاص خود را خواهند داشت به طور مثال سارقان با دسترسی به کلید می‌توانند برق ساختمان را قطع کرده و به سرقت بپردازند.

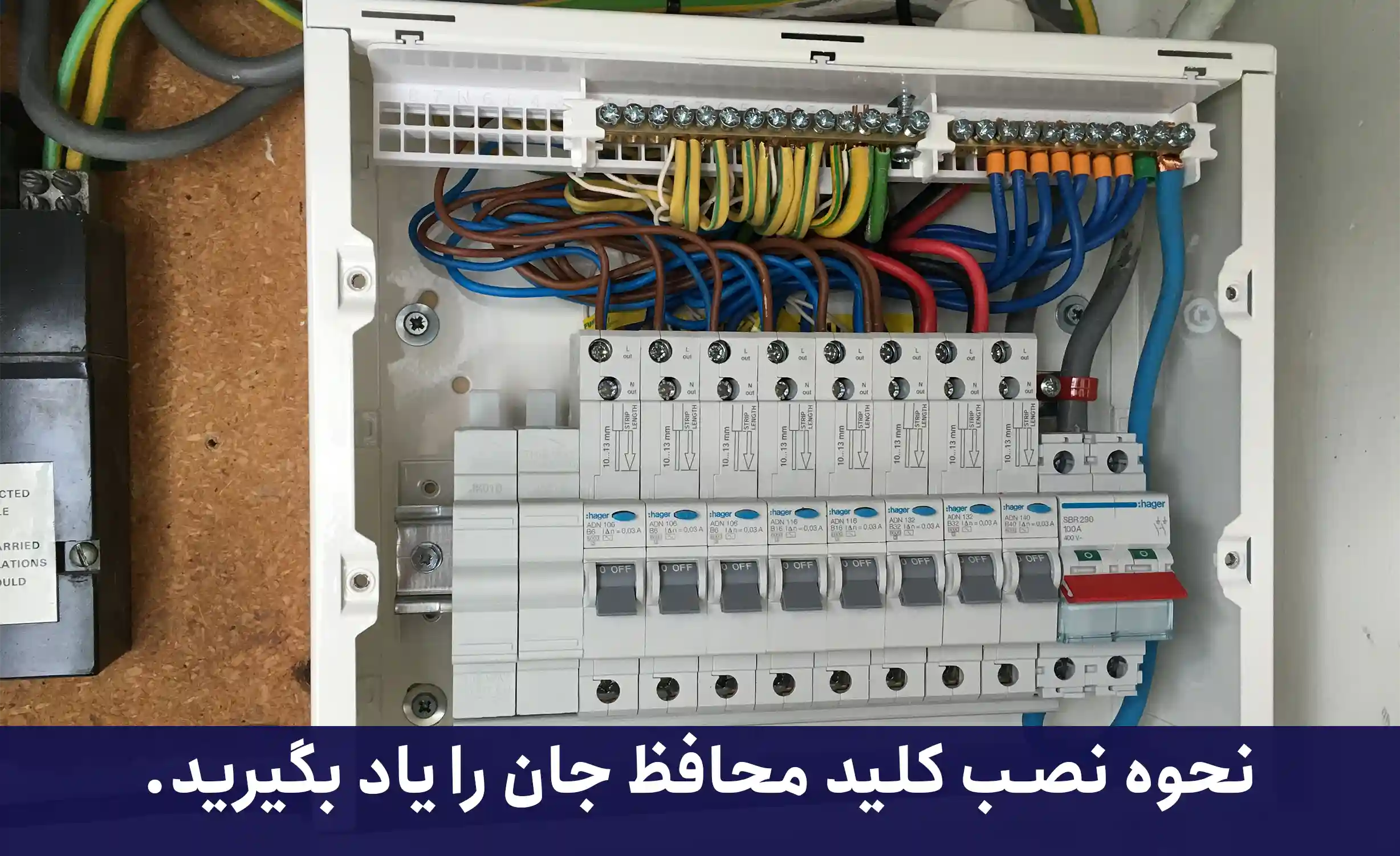

نحوه نصب کلید محافظ جان
نحوه نصب کلید محافظ جان به شرح زیر است
- دو پل سیم نول را شناسایی کرده و یکی را به ترمینال با علامت N و دیگری را به ترمینال با علامت L متصل می‌کنند. اتصالات الکتریکی برای انتقال برق به کلید استفاده می‌شوند.
- درجه حفاظت کلیدها در برابر اجسام خارجی را به IP 40 تنظیم می‌کنندکه درجه حفاظت نشان میدهد. کلید از ورود ذرات خارجی با اندازه بزرگتر از ۱ میلیمتر محافظت میکند.
سوالی که وجود دارد این است: «ایا کلید محافظ جان بدون ارت عمل میکند» کلید محافظ جان معمولاً برای قطع جریان برق در حوادث اضطراری طراحی شده است، بنابراین برای عملکرد صحیح آن نیاز به ارت است. البته برخی مدل‌ها امکان قطع جریان برق بدون ارت را نیز دارند، ولی جزو ویژگی‌های خاص محسوب میشود. در هر صورت، برای اطمینان از عملکرد صحیح کلید محافظ جان، توصیه میشود به تمام راهنمایی‌ها و مشخصات فنی تولید کننده دقت شود. اگر می‌خواهید در مورد مراحل اجرای برق‌کاری ساختمان بدانید، مقاله‌اش را مطالعه نمایید.
سرعت عمل کلید محافظ جان ( RCBO )
به گفته سایت ویکی‌پدیا RCBO یا همان کلید محافظ جان، مدار را در چند دهم یا صدم ثانیه قطع میکند.
انواع کلید محافظ جان
کلید محافظ جان متنوع بوده و بر اساس بزرگی و مساحت ساختمان همچنین کارکرد ساختمان مشخص میشود به طور مثال نوع کلید محافظ جان که برای ساختمان‌های مسکونی استفاده میشود با ساختمان‌های تجاری و صنعتی متفاوت است. انواع کلید محافظ جان علیا تند از:
- کلید محافظ جان معمولی: از نوع مکانیکی بوده و عمدتاً با استفاده از یک قفل فیزیکی به درب یا دریچه‌ای متصل شده و با استفاده از یک کلید فیزیکی می‌توان آنها را باز و بسته کرد.
- کلید محافظ جان الکترونیکی: دارای سیستم الکترونیکی بوده و برای باز و بسته کردن درب یا دریچه استفاده میشود. معمولاً کارتهای RFID یا کلیدهای کدی برای دسترسی آن تعبیه میشود.
- کلید محافظ جان ترکیبی الکترونیک: ترکیبی از اجزای الکترونیکی و مکانیکی است، به عنوان مثال، ممکن است کلید الکترونیکی با یک کلید فیزیکی مکمل شود تا امنیت بیشتری فراهم شود.
- کلید محافظ جان ترکیبی مگنتیک: از مغناطیس‌ها و کارتهای مغناطیسی برای باز و بسته کردن مدار استفاده می‌کنند.
مقاله انواع کلید و پریز به همراه عکس می‌تواند برایتان مفید باشد.
چرا کلید محافظ جان ضروری است؟
- حفاظت از جان انسان در برابر برق‌گرفتگی: کلید محافظ جان، جریان‌های نشتی بسیار کوچک (در حد میلی‌آمپر) را که توسط فیوزهای معمولی قابل تشخیص نیستند، شناسایی و مدار را در کسری از ثانیه قطع میکند. این جریان‌های نشتی می‌توانند از طریق بدن انسان عبور کرده و باعث برق‌گرفتگی و حتی مرگ شوند. کلید محافظ جان با قطع سریع جریان، از این خطرات جلوگیری میکند.
- جلوگیری از آتش‌سوزی: جریان‌های نشتی می‌توانند باعث گرم شدن بیش از حد سیم‌ها و اتصالات و در نتیجه آتش‌سوزی شوند. کلید محافظ جان با تشخیص این جریان‌ها و قطع مدار، از بروز آتش‌سوزی جلوگیری میکند.
- تشخیص خطاهای عایقی: کلید محافظ جان می‌تواند خطاهای عایقی در سیم‌کشی و تجهیزات الکتریکی را تشخیص داده و از بروز خطرات احتمالی جلوگیری کند.
در اینجا به چند سوال متداول کوتاه در مورد کلید محافظ جان :
۱. کلید محافظ جان چیست؟
کلید محافظ جان (RCD یا RCCB یا GFCI) وسیله‌ای الکترومکانیکی است که جریان نشتی را تشخیص داده و مدار را به سرعت قطع میکند تا از برق‌گرفتگی و آتش‌سوزی جلوگیری کند.
۲. کلید محافظ جان چگونه کار میکند؟
این کلید جریان رفت (فاز) و برگشت (نول) را مقایسه میکند. اگر اختلافی بین این دو وجود داشته باشد (نشان‌دهنده نشتی جریان)، مدار را قطع میکند.
۳. چرا کلید محافظ جان مهم است؟
- از جان انسان در برابر برق‌گرفتگی محافظت میکند.
- از آتش‌سوزی ناشی از جریان نشتی جلوگیری میکند.
۴. آیا کلید محافظ جان از اضافه بار و اتصال کوتاه محافظت میکند؟
خیر، کلید محافظ جان فقط در برابر جریان نشتی محافظت میکند. برای حفاظت در برابر اضافه بار و اتصال کوتاه باید از فیوز یا کلید مینیاتوری (MCB) در کنار آن استفاده شود. کلیدهای RCBO هر سه حفاظت را ارائه می‌دهند.
۵. چه جاهایی باید از کلید محافظ جان استفاده کرد؟
- تابلو برق اصلی ساختمان
- مدارهای پریزها، به خصوص در مکان‌های مرطوب (حمام، آشپزخانه، فضاهای باز)
- مدارهای روشنایی
- مدارهای تغذیه تجهیزات حساس
۶. آیا کلید محافظ جان بدون سیم ارت عمل میکند؟
کلید محافظ جان بدون اتصال به سیم ارت هم کار میکند، اما وجود سیم ارت ایمنی را افزایش میدهد. عملکرد اصلی کلید محافظ جان تشخیص اختلاف جریان رفت و برگشت است نه عبور جریان از طریق زمین.
۷. چگونه عملکرد کلید محافظ جان را تست کنیم؟
روی کلید محافظ جان دکمه‌ای با عنوان “Test” یا “T” وجود دارد. با فشردن این دکمه، کلید باید قطع شود. این کار را به صورت دوره‌ای (حداقل ماهی یکبار) انجام دهید.
۸. اگر کلید محافظ جان مرتباً قطع میشود، چه باید کرد؟
قطع مکرر کلید محافظ جان نشان‌دهنده وجود نشتی جریان در مدار است. باید با یک برقکار متخصص تماس بگیرید تا علت مشکل را پیدا و رفع کند.
۹. تفاوت RCCB و RCBO چیست؟
RCCB فقط از نشتی جریان محافظت میکند.
RCBO علاوه بر نشتی جریان، از اضافه بار و اتصال کوتاه نیز محافظت میکند. به عبارتی RCBO ترکیبی از RCCB و MCB است.
۱۰. حساسیت کلید محافظ جان چقدر است؟
کلیدهای محافظ جان معمولاً با حساسیت‌های ۳۰ میلی‌آمپر (برای حفاظت از انسان) و ۳۰۰ میلی‌آمپر (برای حفاظت از آتش‌سوزی) تولید می‌شوند.
۱۱. تفاوت کلید محافظ جان با کلید نشتی جریان چیست؟

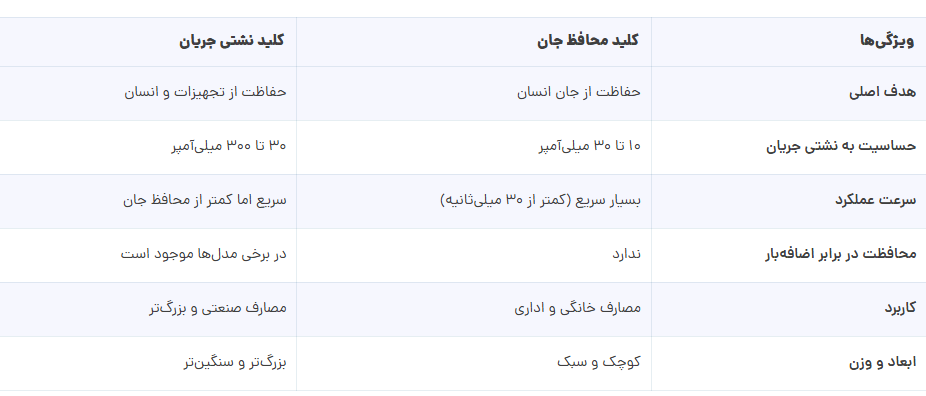

به صورت کای کلی محافظ جان برای افراد و برای ولتاژ برق کم تر استفاده میشود و کلید نشتی جریان برای کاخانه ها و مصارف صنعتی است و ولتاژ بیشتری را پوشش میدهد . در جدول زیر ما به جزئیات بیشتر درباره کلید محافظ جان می پردازیم:
کلام آخر درمورد این که کلید محافظ جان
کلید محافظ جان (RCCB یا RCD)، ابزاری حیاتی در سیستم‌های الکتریکی است که با مقایسه جریان ورودی و خروجی مدار، در صورت تشخیص هرگونه اختلاف (عدم تعادل جریان)، مدار را به سرعت قطع میکند. در حالت عادی، جریان رفت و برگشت در مدارهای الکتریکی برابر است. اما اگر جریان بین سیم فاز و نول (در مدارهای تک فاز) به هر دلیلی تفاوت پیدا کند، این کلید فعال میشود.
این اختلاف جریان، که به آن جریان نشتی گفته میشود، اغلب ناشی از اتصال بدنه یکی از دستگاه‌های الکتریکی است که در آن جریان به جای بازگشت از سیم نول، از طریق زمین به منبع برمی‌گردد. خطرات این جریان‌های نشتی کوچک، که معمولاً توسط فیوزهای عادی شناسایی نمی‌شوند، شامل زمینه‌سازی آتش‌سوزی یا برق‌گرفتگی است. کلید محافظ جان، این جریان‌های ناچیز را در چند صدم یا دهم ثانیه شناسایی و مدار را قطع میکند. به‌ویژه، اگر فردی با زمین تماس داشته و تصادفاً با قسمت برق‌دار مدار برخورد کند، جریان نشتی از بدن او عبور کرده و کلید محافظ جان پیش از وارد شدن آسیب جدی، مدار را قطع میکند.
