کامل ترین چک لیست مهندس معماری
منظور از چک لیست مهندس معماری، فهرستی از موارد و نکاتی است که یک مهندس معمار باید در مراحل مختلف طراحی، اجرا و نظارت بر پروژه های ساختمانی بررسی و کنترل کند. این چک لیست ها به معماران کمک می کنند تا از صحت و کامل بودن کار خود اطمینان حاصل کنند و از بروز اشتباهات و مشکلات احتمالی جلوگیری کنند. در ادامه شما بعد از یک کلیاتی در مورد امور نظارتی معمار، کامل ترین چک لیست مهندس معماری خواهید دید.
چک لیست مهندس معماری به طور کلی
چک لیست های معماری می‌توانند بسیار متنوع باشند و بسته به نوع پروژه، مرحله کار و تخصص معمار متفاوت باشند. اما به طور کلی، یک چک لیست معماری خوب باید شامل موارد زیر باشد:
چک لیست معمار در مرحله طراحی:
- بررسی و تحلیل نیازهای کارفرما
- مطالعه و بررسی سایت پروژه
- تهیه نقشه های اولیه و طرح های مفهومی
- انتخاب مصالح و متریال مناسب
- رعایت ضوابط و مقررات ساختمانی
- هماهنگی با سایر مهندسان (سازه، تاسیسات و …)
چک لیست معمار در مرحله اجرا:
- نظارت بر اجرای صحیح نقشه ها
- کنترل کیفیت مصالح و متریال
- بررسی پیشرفت کار و رعایت برنامه زمانبندی
- هماهنگی با پیمانکاران و عوامل اجرایی
- رعایت نکات ایمنی و بهداشتی در کارگاه
چک لیست معمار در مرحله نظارت:
- بازرسی و کنترل کیفیت اجرای کارها
- بررسی و تایید صورت وضعیت پیمانکاران
- تهیه گزارش های دوره ای از پیشرفت پروژه
- حل مشکلات و اختلافات احتمالی
- تحویل پروژه به کارفرما
استفاده از چک لیست های معماری چرا ضروری است؟
چک لیست معماری به عنوان ابزاری قدرتمند، به معماران کمک می کنند تا در تمامی مراحل پروژه، از طراحی و اجرا تا نظارت، از صحت و کامل بودن کار خود اطمینان حاصل کنند. با استفاده از چک لیست ها، از بروز اشتباهات و مشکلات احتمالی جلوگیری شده و کیفیت کار افزایش می یابد. لازم است بدانید که تک تک بندهای چک لیست معماری، طبق مقررات ملی ساختمان است و حتما باید بررسی شود. یعنی فقط بحث افزایش دقت و کیفیت کار نیست، بحث قانونی بودن و استاندارد بودنش است.
-

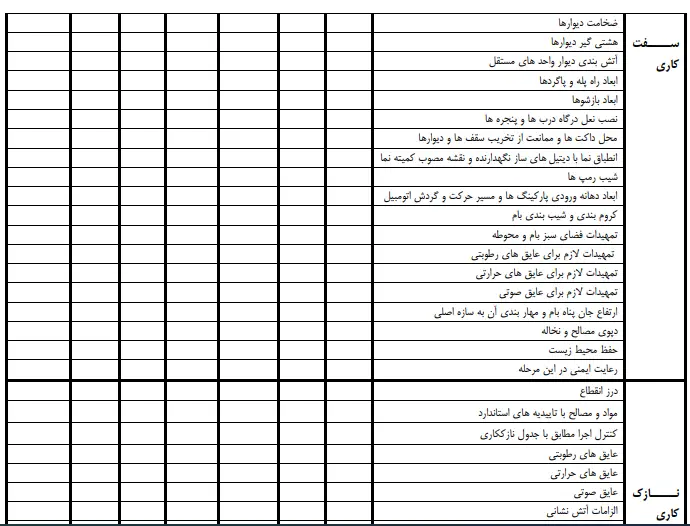

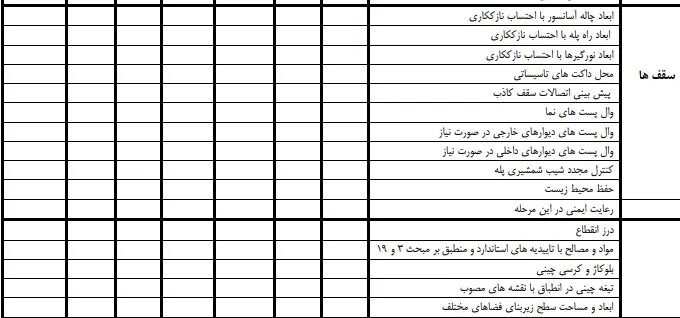

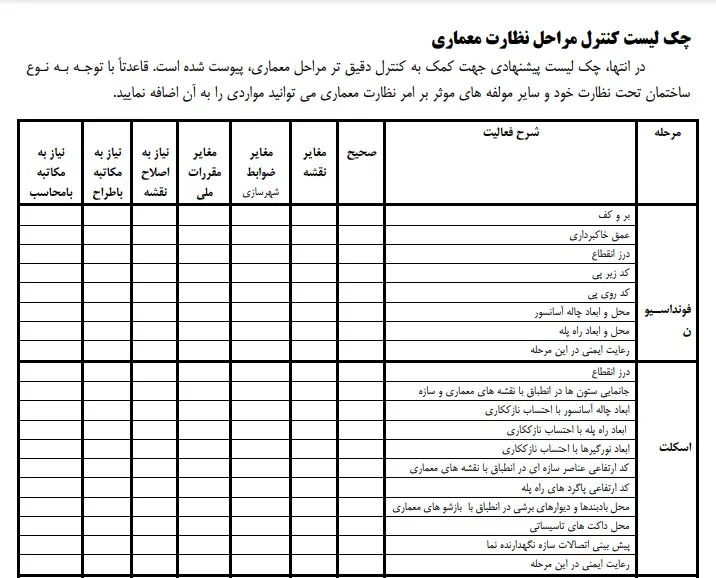

- چک لیست کنترل مراحل نظارت معماری
- چک لیست پیشنهادی جهت کمک به کنترل دقیق تر مراحل معماری، پیوست شده است. قاعدتأ با توجهه بهه نوع ساختمان تحت نظارت خود و سایر مولفه های موثر بر امر نظارت معماری می توانید مواردی را به آن اضافه نمایید.
- هیچ واحدی نباید تنها از طریق پاسیو نورگیری داشته باشد، مگر آنکه طراح، فضایی به عمق حداقل ۲ متر در سرتاسر عرض پلاک به صورت حیاط خلوت ایجاد نماید. این امر به دلیل الزام تامین امداد رسانی و همچنین بالا بردن کیفیت نورگیری انجام می شود.
- کلیه واحدها می بایست به مشاعات ساختمان دسترسی داشته باشند.
- حداقل عرض فضاهای اقامتی (اتاق خواب) نباید از ۲/۱۵ متر کمتر باشد.
- هیچ فضای اقامتی (به استثنای آشپزخانه) نباید کمتر از ۵/۶ متر مربع مساحت داشته باشد.
- هر واحد مسکونی باید دارای حداقل یک فضای اقامتی (نشیمن) با زیربنای ۵/۱۲ متر مربع باشد.
- ارائه جهت شمال برای کلیه پلان ها الزامی است و برای نقشه های مذهبی، ارائه جهت قبله نیز الزامی می باشد.
- ارائه کدهای ارتفاعی برای کلیه پلان ها، نماها و مقاطع الزامی است.
- ترسیم آکس برای کلیه پلان ها الزامی است.
- رعایت صحیح ضخامت خطوط در نقشه ها الزامی است.
- رعایت مقیاس واقعی تجهیزات در پلان های مبلمان الزامی است.
- سایت پروژه: بازدید از محل پروژه و توجه به دسترسی ها، شیب زمین و نمایش کدهای ارتفاعی در سایت الزامی است.
- در صورت بزرگ بودن سایت، سایت پلان می بایست در شیت جداگانه با مقیاس مناسب ارائه شود.
- عقب نشینی و ابعاد: حدود عقب نشینی پلاک می بایست به طور واضح ارائه شود. همچنین نمایش کاربری و اندازه حدود پلاک و ابعاد گذرها در سایت پلان الزامی است.
- همسایگی ها: نمایش حدود و بر همسایگان در سایت پلان الزامی است.
- فضاهای باز و بسته: فضاهای خالی (پاسیو، حیاط خلوت و …) می بایست از فضاهای پر (ساختمان ها) به طور واضح تفکیک شوند.
- کنسول و پیشروی: خط چین کنسول یا پیشروی فضا (در صورت وجود) باید در سایت پلان ترسیم گردد.
- جدول راهنما: در صورت وجود فضاهای با کاربری های متعدد، جدول راهنما (لیجند) برای معرفی و تشخیص این فضاها در سایت پلان ارائه گردد.
- ورودی ها: محل ورودی درب عابر و درب اتومبیل باید به طور واضح در سایت پلان نمایش داده شود.
- خرپشته: حدود خرپشته (در صورت وجود) باید در سایت پلان نمایش داده شود.
- پلان کلیه طبقات (شامل مبلمان و اندازه گذاری دقیق) باید ارائه گردد.
- سازه: نمایش کامل ستونها و دیوارهای برشی با مقیاس صحیح، به ویژه در سازه های بتنی و پیچ مهره ای، الزامی است.
- تاسیسات: نمایش کامل کانالها، داکتها و رایزرهای تاسیساتی در پلان ها الزامی است.
- پله: ترسیم صحیح پله در سازه های بتنی با توجه به ضخامت پوتر و عدم وجود شانه گیر در آن الزامی است.
- اندازه گذاری: اندازه گذاری روی پلان ها بیانگر ابعاد سفت کاری می باشد.
- خط برش: نمایش خط برش و ارائه جهت آن در تمام پلان ها باید رعایت گردد.
- کاربری های غیر مسکونی: در کاربری های غیر مسکونی، راهنمای فضاها (لیجند) باید ذیل نقشه ارائه گردد.
- پارکینگ: در پلان پارکینگ، ذکر درصد شیب و طول رمپ الزامی است.
- دیوارها: حداقل ضخامت دیوارهای خارجی و پیرامونی، دیوار پله و دیوار بین دو واحد، ۱۵ سانتیمتر در نظر گرفته شود.
- خرپشته و آسانسور: ترسیم پلان خرپشته و نمایش اتاقک آسانسور حداکثر تا ۶ متر مربع الزامی است. همچنین درب اتاقک آسانسور باید به سمت خارج محوطه بام باز شود.
- نقشه های نما: کلیه نقشه های نماهای قابل رویت می بایست طی ۲ شیت مجزا به صورت رنگی و غیر رنگی طراحی و ارائه گردد.
- شیت رنگی: نوع رنگ و جنس مصالح مصرفی در نما باید به طور دقیق در شیت رنگی ارائه شود.
- شیت غیر رنگی: در شیت غیر رنگی، اندازه گذاری کامل با کدهای ارتفاعی، تیپ بندی در و پنجره، جهت بازشوها و خط چین ضخامت سقف و بادبند باید ارائه گردد.
- کاربری های غیر مسکونی: برای کاربری های غیر مسکونی، ارائه جانمایی مناسب برای تابلوهای تبلیغاتی ضروری است.
- تایید نقشه های نما: در راستای ارتقای کیفیت سیما و منظر شهری، تغییر در نقشه های نما به هر دلیل می بایست قبل از اجرا به تأیید سازمان نظام مهندسی برسد.
- تاسیسات در نما: در نماهای متصل به گذر (کوچه و خیابان)، نباید هیچ عنصر تأسیساتی از قبیل پکیج، اسپیلت، کولر آبی و کانال های تأسیساتی و … به صورت عریان قرار گیرد.
- حداقل یک مقطع طولی و یک مقطع عرضی ارائه شود.
- حداقل یکی از مقاطع از فضاهایی مانند راه پله ،آسانسور، رمپ ، اختلاف سطح و پاسیو عبور نماید.
- ترسیم دست انداز بام ، تراس و نرده پله الزامی است.
-
چک لیست معماری در بخش پارکینگ
- نمایش محل پارک: محل پارک اتومبیل معمولاً به صورت خط چین با ابعاد ۵ × ۲.۵ متر نمایش داده می شود.
- ابعاد فضای پارک: فضای مورد نیاز جهت پارک یک، دو و سه اتومبیل در کنار هم در صورت محدودیت در طرفین به ترتیب ۵ × ۳، ۵ × ۵ و ۵ × ۷.۵ متر به صورت مفید می باشد.
- فضای عبوری: فضای مورد نیاز جهت عبور اتومبیل حداقل ۲.۲۰ متر و عرض مورد نیاز جهت فضای عبوری اتومبیل حداقل ۲.۲۰ متر می باشد.
- فاصله بین خودروها: در صورت پارک شدن دو اتومبیل در پشت سر هم، می بایست بین آنها حداقل ۱.۵ متر فاصله وجود داشته باشد.
- مسیر عبوری: مسیر عبوری اتومبیل از محل درب ورودی تا محل پارک اتومبیل به صورت خط چین و فلش نمایش داده شود.
- تداخل ورودی ها: محل ورودی درب عابر با محل پارکینگ اتومبیل نباید تداخل داشته باشد.
- دسترسی به انباری: جهت دسترسی به انباری، می بایست محل درب انباری ها از محدوده فضای پارکینگ حداقل ۵۰ سانتیمتر عقب تر قرار بگیرند.
- فضای مورد نیاز برای گردش: در صورت پارک اتومبیل به صورت گردش ۹۰ درجه، حداقل فضای باز مورد نیاز در پشت پارکینگ ۳.۵ متر می باشد.
-
چک لیست معماری در بخش سرویس بهداشتی و حمام
- درب سرویس بهداشتی در تمام مسیر بازشو نباید با روشویی برخورد داشته باشد.
- اطراف کاسه روشویی در پلان، حداقل ۲۰ سانتیمتر از دو طرف و نیز ۵۰ سانتیمتر از جلو با کاسه توالت فاصله داشته باشد.
- محور کاسه توالت در جهت محور قبله نباشد.
- قسمت تخلیه کاسه توالت در مسیر پوتر بتنی قرار نگیرد.
- ابعاد حداقل سرویس یا حمام با تجهیزات داخل آن تعیین می شود، اما در هر حال عرض و طول هیچ سرویس و حمامی کمتر از ۱۲۰ سانتیمتر نباشد.
حداقل فاصله آکس کاسه توالت تا دیوارهای بغل و پشتی ۳۵ سانتیمتر رعایت گردد.
-
چک لیست معماری در بخش پله
- عرض مفید باکس پله در ساختمانهای بیش از ۲ سقف حداقل ۲/۴۰ متر باشد.
- حداقل عرض پاگرد پله مساوی با عرض شمشیری پله باشد.
- حداکثر تعداد پله های بین ۲ پاگرد از ۱۲ عدد بیشتر نباشد (در پله های باکس).
- حداقل ارتفاع سرگیری پله و رمپ ۲/۲۰ متر می باشد.
- در پله های گرد عرض قسمت کوچک پله کمتر از ۱۰ سانتیمتر و عرض قسمت بزرگ پله کمتر از ۴۴ سانتیمتر نباشد.
- در پله های گرد قطر چشم پله کمتر از ۸۰ سانتیمتر و طول پله کمتر از ۱۱۰ سانتیمتر نباشد.
- عرض پاگردی که در آن درب واحد باز می گردد از ۱۲۰ سانتیمتر کمتر نباشد.
- مطابقت با نقشه های سازه آکس بندی نقشه های سازه با نقشه های معماری مطابقت داشته باشد.
- در پلان فنداسیون محل استقرار چاهک آسانسور منظور گردد.
- در پلان های تیر ریزی محل رایزر، نورگیرها، پاسیو و چاله آسانسور منظور گردد و تیریزی با آنها تداخل نداشته باشد.
- کد روی فونداسیون حداقل ۳۰ الی ۴۰ سانتیمتر از کف پایین ترین طبقه معماری پایین تر باشد.
- محل بادبندها و دیوارهای برشی با نقشه های معماری مطابقت داده شود.
- در پلان فنداسیون رادیه ارائه محل چاه جذبی (در صورت وجود) نمایش داده شود.
-
چک لیست معماری در بخش تاسیسات
- نقشه های تاسیساتی با مبلمان معماری به ویژه فضاهای خیس مطابقت داشته باشد.
- رایزر و داکتهای تاسیساتی به ویژه کانالهای کولر با نقشه های معماری مطابقت داشته باشد.
- لوله و رایزرهای تاسیساتی با تیرهای سازه ای برخورد نداشته باشد.
- ابعاد داخلی باکس آسانسور ۴ نفره حداقل ۱۴۰*۱۶۰ یا ۱۵۰ × ۱۵۰ رعایت گردد.
- ارتفاع چاهک آسانسور حداقل ۱۵۰ سانتی متر رعایت گردد.
- ارتفاع مفید خرپشته حداقل ۳ متر رعایت گردد و با کد ارتفاعی سازه کنترل گردد.
- در صورت قرارگیری آسانسور در چشم پله عرض مفید راه پله از ۱۲۰ سانتیمتر کمتر نباشد. در شهر قزوین وجود آسانسور در چشم پله
- ممنوع می باشد.
- عرض دیوار باکس آسانسور حداقل ۱۰ سانتیمتر در نظر گرفته شود.
- برای ساختمانهای ۴ طبقه روی پیلوت در نظر گرفتن حداقل یک آسانسور با کابین ۴ نفره الزامی است.
- برای ساختمانهای ۶ طبقه روی پیلوت در نظر گرفتن حداقل یک آسانسور با کابین برانکاردبر الزامی می باشد.
- برای ساختمانهای ۸ طبقه روی پیلوت در نظر گرفتن حداقل ۲ آسانسور به شرط آنکه یکی از آنها برانکاردبر باشد الزامی می باشد.
چک لیست معماری در بخش آشپزخانه
- مساحت: آشپزخانه باید حداقل ۵/۵۰ متر مربع مساحت داشته باشد.
- عرض: حداقل عرض آشپزخانه ۱/۸۰ متر باشد.
- چیدمان: آرایش و مبلمان صحیح در آشپزخانه با ابعاد استاندارد ترسیم گردد.
فهرست بازبینی (چک لیست) معماری نظام مهندسی تهران
| چک لیست معماری ساختمانهای مسکونی و عمومی استان تهران | نظریه کنترل کننده | ||
| عدم نیاز | بلی | خیر | |
| ۱ – بررسی کلی مدارک | |||
| ۱-۱- کفایت نقشه‌های فاز ۲ و مدارک مورد نیاز بر اساس دفترچه راهنمای طراحی | □ | □ | □ |
| ۱-۲ – ترسیمات صحیح و استاندارد نقشه | □ | □ | □ |
| ۱-۳ – چک لیست مبحث ۱۹ | □ | □ | □ |
| ۲ – انطباق فاز ۱ و۲ | |||
| ۲-۱- محدوده بنا و ملک | □ | □ | □ |
| ۲-۲- تعداد طبقات | □ | □ | □ |
| ۲-۳- کاربری و تعداد فضاها و عناصر عمومی و خصوصی | □ | □ | □ |
| ۲-۴- تراز ارتفاعی طبقات، گذر، حیاط و سایر موارد | □ | □ | □ |
| ۳ – پارکینگ | |||
| ۳-۱- عرض و عمق توقف | □ | □ | □ |
| ۳-۲- ابعاد فضای مانور | □ | □ | □ |
| ۳-۳- عرض عبور | □ | □ | □ |
| ۳-۴- ارتفاع سقف کاذب، عناصر معماری ، تاسیساتی ، سازه‌ای و سرگیری | □ | □ | □ |
| ۳-۵- شیب، عرض، شانه‌گیری و سرگیری رامپ | □ | □ | □ |
| ۴ – راه‌پله | |||
| ۴-۱- عرض جعبه پله، عرض شمشیری، عرض پاگرد، پهنای کف پله، ارتفاع پله | □ | □ | □ |
| ۴-۲- سرگیری و شانه گیری | □ | □ | □ |
| ۴-۳- ابعاد مفید در و جهت بازشو | □ | □ | □ |
| ۴-۴- مصالح ۲ ساعت مقاوم در برابر حریق دیوار دوربند راه پله و در | □ | □ | □ |
| ۵ – آسانسور | |||
| ۵-۱- نوع و تعداد آسانسور مورد نیاز بر اساس طول مسیر حرکت | □ | □ | □ |
| ۵-۲- ابعاد چاه مورد بر حسب نوع آسانسور | □ | □ | □ |
| ۵-۳- ضوابط ترسیمی نحوه قرارگیری در و کابین | □ | □ | □ |
| ۵-۴- عمق چاهک/ ارتفاع بالاسری/ ارتفاع سرگیری در موتورخانه | □ | □ | □ |
| ۵-۵- طول و عرض لابی آسانسور و عرض مفید و جهت بازشو در آن | □ | □ | □ |
| ۵-۶- مصالح ۲ ساعت مقاوم در برابر حریق دیوار دوربند آسانسور | □ | □ | □ |
| ۵-۷- ابعاد، مساحت و طرح موتورخانه | □ | □ | □ |
| ۶- ورودی بنا، راهرو، دسترسی پیاده مشاعات، فضاهای عمومی در بناهای عمومی و خصوصی | |||
| ۶-۱- عمق ورودی/ ابعاد پله ورودی/ ابعاد جک معلول/ عرض و شیب رامپ معلول | □ | □ | □ |
| ۶-۲- عرض راهروهای دسترس خروج در کلیه طبقات | □ | □ | □ |
| ۶-۳- عرض معبر دسترسی راه‌پله، آسانسور و لابی آن در پارکینگ | □ | □ | □ |
| ۶-۴- بررسی و تحلیل نحوه دسترسی به کلیه عناصر کالبدی طرح در کلیه طبقات | □ | □ | □ |
| ۶-۵- تعداد، ابعاد و نحوه چیدمان عناصر سرویس بهداشتی | □ | □ | □ |
| ۶-۶- بررسی ابعاد ،عملکرد و دسترسی‌های فضاهای عمومی بنا مانند آمفی تئاتر، لابی، سالن بدنسازی، استخر و … | □ | □ | □ |
| ۷ – عملکرد داخلی تصرف‌های مسکونی و اداری: | |||
| ۷-۱- ابعاد و سیرکولاسیون ورودی و دسترسی و راهروهای داخلی | □ | □ | □ |
| ۷-۱- ابعاد و مساحت اتاق‌‌خواب در تصرف مسکونی | □ | □ | □ |
| ۷-۱- ضوابط دسترسی(در تصرف مسکونی)، تعداد، ابعاد و نحوه چیدمان عناصر سرویس بهداشتی | □ | □ | □ |
| ۷-۱- ابعاد و نحوه چیدمان عناصر در آشپزخانه در تصرف مسکونی و آبدارخانه در تصرف اداری | □ | □ | □ |
| ۷-۱- بررسی و تحلیل طرح کلی نشیمن، پذیرایی و نهارخوری در تصرف مسکونی | □ | □ | □ |
| ۷-۱- بررسی و تحلیل طرح تصرف اداری | □ | □ | □ |
| ۷-۱- مطابقت طرح و ابعاد بالکن با فاز ۱ | □ | □ | □ |
| ۷-۱- نحوه دسترسی به نورگیر از واحدهای مجاور و امکان تقسیم بندی آن در دوره بهره برداری | □ | □ | □ |
| ۷-۱- ارتفاع سقف در فضاهای مختلف | □ | □ | □ |
| ۸ – عملکرد داخلی واحدهای تجاری | |||
| ۸-۱- بررسی و تحلیل طرح تصرف تجاری و نحوه دسترسی به فضای نیم طبقه و یا انبار تجاری داخلی | □ | □ | □ |
| ۸-۲- ابعاد و نحوه چیدمان عناصر سرویس بهداشتی | □ | □ | □ |
| ۹ – عملکرد داخلی تصرف‌های بهداشتی-درمان، مراقبتی، آموزشی، انبار و … | |||
| ۹-۱- بر اساس ضوابط مبحث ۴ مقررات ملی ساختمان | □ | □ | □ |
| ۱۰ – عایقکاری | |||
| ۱۰-۱- عایق رطوبتی کف پارکینگ، کف پایین ترین زیرزمین، بام، تراس و بالکن، فضاهای تر و دیوارهای مجاور خاک در کلیه نقشه‌های مربوطه | □ | □ | □ |
| ۱۰-۲- عایق صوتی جدا کننده‌های مابین فضاها بر اساس مبحث ۱۸ مقررات ملی ساختمان در کلیه نقشه‌های مربوطه | □ | □ | □ |
| ۱۰-۳- عایق حرارتی مورد نیاز دیوار، کف و سقف بر اساس مبحث ۱۹ مقررات ملی ساختمان در کلیه نقشه‌های مربوطه | □ | □ | □ |
| ۱۱- جزئیات اجرایی | |||
| ۱۱-۱- دیوارهای داخلی و خارجی ، کف پایین‌ترین زیرزمین و طبقات و بام | □ | □ | □ |
| ۱۱-۲- تیپ در و پنجره و جزئیات اتصال در و پنجره به کف، دیوار و سقف | □ | □ | □ |
| ۱۱-۳- نرده و دست‌انداز | □ | □ | □ |
| ۱۱-۴- جزئیات اختصاصی پروژه | □ | □ | □ |
| ۱۲- تطبیق ۴ رشته | |||
| ۱۲-۱- محوربندی در سازه ومعماری (فاصله ونام محورها) | □ | □ | □ |
| ۱۲-۲- تغییر عرض دیوار برشی و حایل بتنی درکلیه طبقات در معماری با سازه (ضخامت دیوار برشی و حایل بتنی میباید بر اساس نقشه برش دیوار در سازه استخراج شوند، نه بر اساس پلان سازه.) /// تغییر ابعاد مقطع ستون در پلان معماری خرپشته با سازه /// تغییر ابعاد مقطع ستون در طبقات در پلان‌های معماری با سازه (صرفا در صورت نیاز) | □ | □ | □ |
| ۱۲-۳- انطباق تراز و حد شالوده در سازه با سفت‌کاری در معماری شامل : چاله آسانسور، استخرو جکوزی، تصفیه خانه استخر، تاسیسات پمپ‌خانه دفنی، تراز سطح رو و زیر شالوده و … /// انطباق موقعیت چاه جذبی و ارت در معماری و سازه با مکانیک و برق | □ | □ | □ |
| ۱۲ -۴- انطباق تراز معماری و سازه در کلیه طبقات و خرپشته (با توجه به ضخامت و موقعیت در نظر گرفته شده برای عایق حرارتی و سایر لایه های تشکیل دهنده کف‌سازی در طبقات) | □ | □ | □ |
| ۱۲-۵- انطباق حد سفت‌کاری در معماری با حد تیرریزی در سازه درکلیه طبقات شامل: نما، نورگیر، آسانسور، راه‌پله، پله ورودی و جک معلول، رایزر، ووید، رامپ، خرپشته و کلیه اختلاف سطوح /// بررسی تداخل رایزرها ، محدوده توالت ایرانی و خروجی فاضلاب توالت فرنگی با تیرهای سازه | □ | □ | □ |
| ۱۲-۶- انطباق ارتفاع تیر، سقف، کانالهای مکش و دهش هوا و لوله‌های فاضلاب (بر اساس قطر و شیب مورد نیاز) در سازه و مکانیک با ارتفاع سقف کاذب در معماری (و در صورت فقدان سقف کاذب، عناصر سازه‌ای و مکانیکی اکسپوز) که قاعدتا در اولین بررسی فاز ۲ معماری ایرادات ارتفاع مورد نیاز این موارد بر حسب ضوابط ارتفاعی در کلیه فضاها اعلام و در آپلودهای بعدی معماری اصلاح شده (اما در سازه و مکانیک اصلاح نشده است). | □ | □ | □ |
| ۱۲-۷- عدم تداخل تیر واقع در رایزر با عناصر تاسیسات مکانیکی و برقی (خط تیر گذرنده از محدوده رایزر باید در پلان نمایش داده شده و ترجیحا معرفی شود). عدم تداخل محدوده توالت ایرانی و خروجی فاضلاب توالت فرنگی و کلیه کفشورها با تیرهای سازه. | □ | □ | □ |
| ۱۲-۸- استفاده از آخرین پلان‌های مصوب معماری در مکانیک و برق با توجه به ترسیم کلیه تجهیزات بهداشتی، رایزرها، کانالهای هوای اکسپوزو لوله‌های عمودی فاضلاب اکسپوز در پارکینگ ها ، دیزل ژنراتور، تجهیزات مکانیکی واقع در بام و خرپشته و حیاط و فضاهای تاسیساتی در معماری و مطابقت محل پست برق و پست گاز و سایر فضاهای تاسیساتی در معماری با مکانیک و برق | □ | □ | □ |

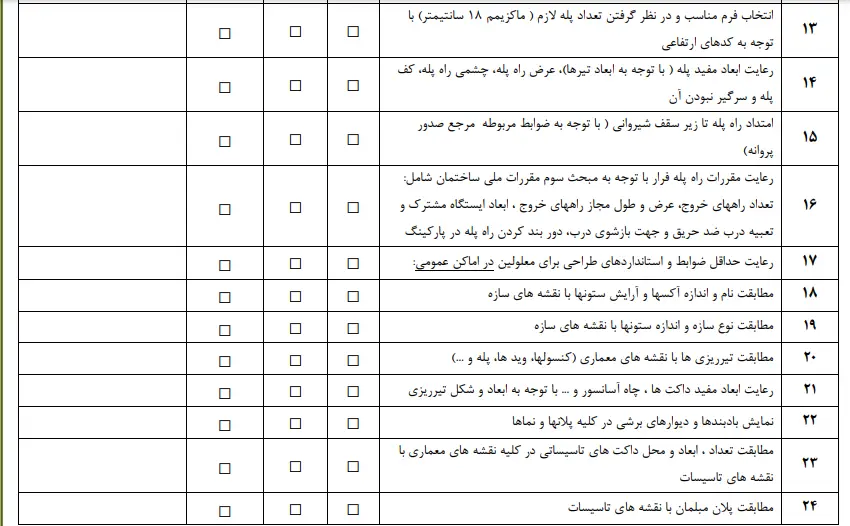

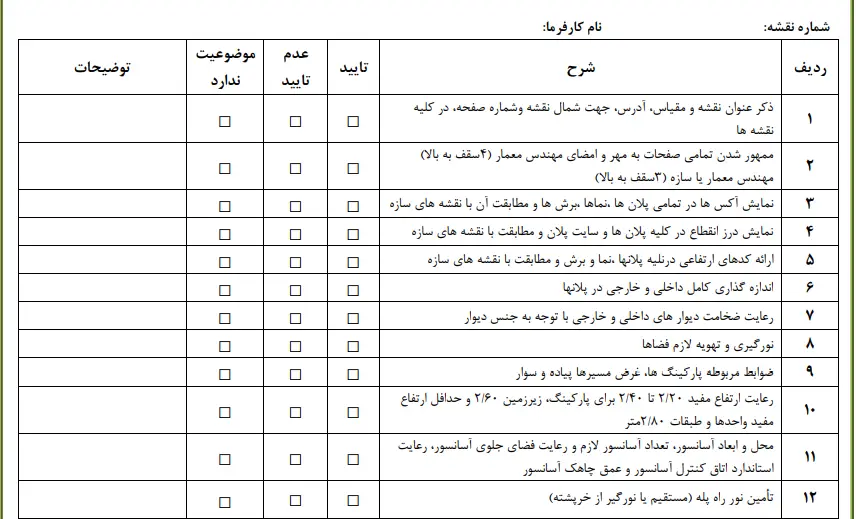

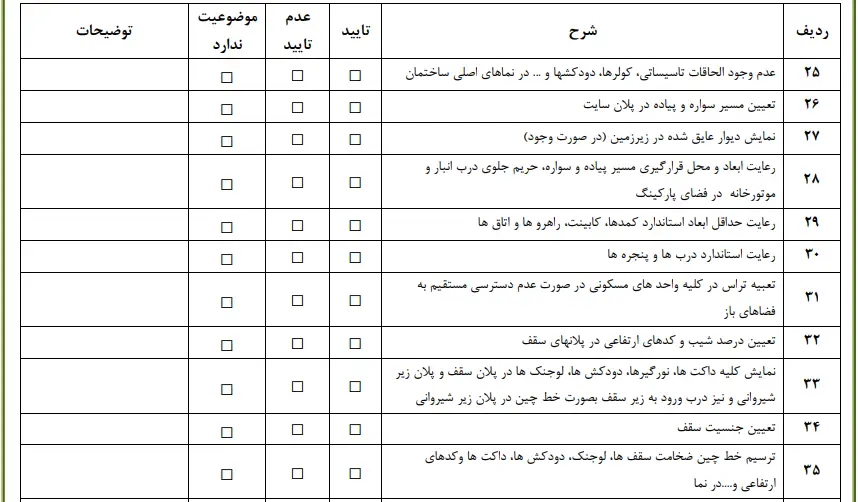

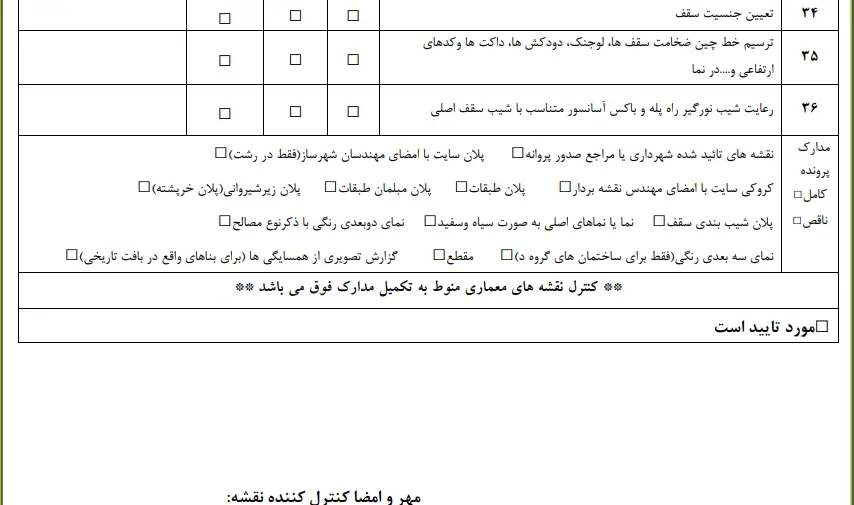

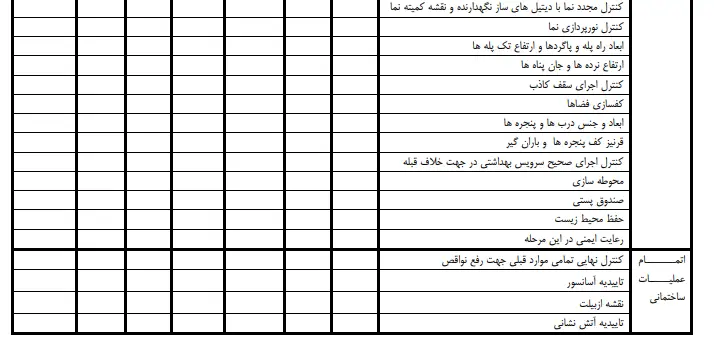

نمونه دیگری از چک لیست معماری
شرح وظایف مهندس ناظر معمار
مهندس ناظر معمار، به عنوان نماینده کارفرما در پروژه ساختمانی، وظایف مهم و متنوعی را بر عهده دارد که هدف اصلی آن، حصول اطمینان از اجرای صحیح و مطابق با نقشه ها، مشخصات فنی و استانداردهای ساختمانی است. در اینجا به برخی از وظایف کلیدی مهندس ناظر معمار اشاره می کنیم:
۱. نظارت بر اجرای صحیح نقشه ها و مشخصات فنی:
بررسی دقیق نقشه های معماری، سازه، تاسیسات و سایر مدارک فنی پروژه.
کنترل تطابق اجرای عملیات ساختمانی با نقشه ها و مشخصات فنی مصوب.
بررسی و تایید مصالح و متریال مورد استفاده در پروژه.
نظارت بر کیفیت اجرای کارها و رعایت استانداردهای ساختمانی.
۲. کنترل کیفیت و ایمنی:
بازرسی مستمر مراحل مختلف ساخت و ساز و شناسایی و رفع نواقص و ایرادات.
کنترل کیفیت مصالح و تجهیزات مورد استفاده و انجام آزمایش های لازم.
نظارت بر رعایت اصول ایمنی و بهداشت کار در کارگاه ساختمانی.
تهیه گزارش های بازرسی و ارائه پیشنهادات اصلاحی.
۳. مدیریت پروژه:
برنامه ریزی و هماهنگی بین عوامل مختلف پروژه (پیمانکاران، مهندسان، کارگران و …).
کنترل پیشرفت کار و رعایت برنامه زمانبندی پروژه.
بررسی و تایید صورت وضعیت پیمانکاران و پرداخت های مالی.
تهیه گزارش های پیشرفت پروژه و ارائه به کارفرما.
۴. ارتباط با کارفرما و سایر عوامل پروژه:
ارتباط مستمر با کارفرما و ارائه گزارش های پیشرفت پروژه.
همکاری و هماهنگی با سایر مهندسان (سازه، تاسیسات و …) و عوامل اجرایی پروژه.
حل اختلافات و مشکلات احتمالی بین عوامل پروژه.
۵. سایر وظایف:
بررسی و تایید تغییرات احتمالی در نقشه ها و مشخصات فنی.
شرکت در جلسات فنی پروژه و ارائه نظرات و پیشنهادات.
تهیه مستندات و مدارک پروژه (صورتجلسات، گزارش ها و …).
نظارت بر تحویل پروژه به کارفرما و رفع نواقص احتمالی.
مهندس ناظر معمار، با انجام دقیق و مسئولانه وظایف خود، نقش مهمی در تضمین کیفیت، ایمنی و موفقیت پروژه ساختمانی ایفا می کند.
جمع بندی در مورد چک لیست معماری
چک لیست معماری، فهرستی جامع از موارد و نکاتی است که یک معمار باید در مراحل مختلف طراحی، اجرا و نظارت بر پروژه های ساختمانی بررسی و کنترل کند. این چک لیست ها به معماران کمک می کنند تا از صحت و کامل بودن کار خود اطمینان حاصل کنند و از بروز اشتباهات و مشکلات احتمالی جلوگیری کنند. استفاده از چک لیست های معماری مزایای زیادی دارد، از جمله افزایش دقت و کیفیت کار، صرفه جویی در زمان و هزینه، کاهش ریسک و افزایش رضایت کارفرما.
