اجزای نقشه های برق ساختمان برای ارجاع به نظام مهندسی
منظور از اجزای نقشه های برق ساختمان برای ارجاع به نظام مهندسی، دستورالعمل، بخش ها و مواردی است که باید برای ارجاع نقشه‌های برق ساختمان به نظام مهندسی عمل کرد. یک مهندس برق برای ارائه نقشه پروژه تاسیسات برق به نظام مهندسی باید یک سری استانداردها را بداند.
به طور کلی نقشه های برق ساختمان برای ارائه اطلاعات دقیق و کامل در مورد سیستم های الکتریکی یک ساختمان به مهندسان، پیمانکاران و بازرسان طراحی شده اند. این نقشه ها برای اطمینان از ایمنی، کارایی باید با استانداردها و مقررات ملی ساختمان مطابقت داشته باشد. حال ما در این پست، به سراغ اجزای نقشه های برق ساختمان برای ارجاع به نظام مهندسی + استانداردهای نقشه برق طبق نظام مهندسی رفته ایم. اگر میخواهید کار در نظام مهندسی ارجاع دهید و پروژه بگیرید، باید طبق موارد زیر عمل کنید.
موارد ضروری برای ارائه نقشه های برق به نظام مهندسی
لیست نقشه ها:
در صفحه اول، تمام نقشه‌ها به صورت کامل و با شماره پلان مربوطه ارائه شوند.
در پایین هر پلان، شماره آن نیز درج شود.
توضیحات فنی:

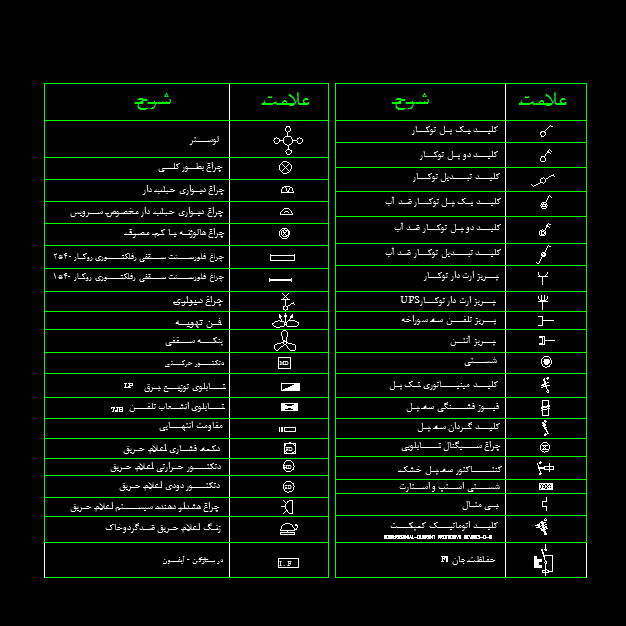

توضیحات مربوط به هر نقشه در پلان مربوطه نوشته شود. جدول علائم اختصاری استفاده شده در نقشه ها در پلان مربوطه ارائه شود.
سیستم اتصال زمین:
یکی از مهم ترین اجزای نقشه های برق ساختمان برای ارجاع به نظام مهندسی، سیستم اتصال به زمین است. محل چاه ارت در نقشه توسط مهندس طراح مشخص شود.
در صورت نیاز، مهندس ناظر می تواند محل چاه ارت را تغییر دهد.
توصیه می شود در چاه ارت، از مواد کاهنده مقاومت زمین مانند بنتونیت استفاده شود، نه نمک و زغال.
برای چاه های ارتی با الکترود مسی، استفاده از لوله PVC به جای لوله گالوانیزه توصیه می شود.
حداکثر مقاومت چاه ارت باید ۲ اهم ذکر شود.
این موارد باعث می شوند نقشه های برق از لحاظ فنی کامل و قابل اجرا باشند و مورد تأیید نظام مهندسی قرار گیرند.
نحوه اتصال سیم ارت به صفحه یا میله و مشخصات آن باید طبق تأیید مهندس طراح تعیین شود. این مشخصات شامل جنس، ابعاد، مقدار و نوع الکترولیت مورد استفاده و عمق چاه است.
نکات مهم روشنایی در نقشه های برق نظام مهندسی
- یکی از نکات مهم که در نقشه های برق ساختمان برای ارجاع به نظام مهندسی باید رعایت شود این است که در فضاهای باز مانند حیاط، باید از پریزهای ارتدار و درب دار (بارانی) استفاده شود. همچنین در فضاهای قابل شستشو مانند پارکینگ، استفاده از این نوع پریزها الزامی است.
- هیچ چراغی نباید از خط پریزها تغذیه شود. نصب چراغ ایمنی خودشارژ در مکانهای مشخص شده در مبحث ۱۳ مقررات ملی ساختمان الزامی است و میتواند از یک خط جداگانه تغذیه شود.
- محل نصب تابلو های برق باید در نقشه های روشنایی و پریزها مشخص شود. نصب چراغ خطر برای ساختمانهای بلندمرتبه الزامی است.
- هر مدار روشنایی نباید بیش از ۱۲ چراغ یا نقطه روشنایی را تغذیه کند، حتی اگر در بیش از یک اتاق یا فضا قرار گرفته باشند. هر مدار روشنایی میتواند یک موتور کوچک تا ۱۰۰ وات را نیز تغذیه کند.
- هر مدار پریز نباید بیش از ۱۲ پریز مربوط به مصارف عمومی را تغذیه کند. در یک اتاق یا فضای مشخص، کلیه پریزها باید فقط از یک مدار تغذیه شوند، مگر اینکه فاصله دو پریز وصل شده به دو مدار مختلف ۵ متر یا بیشتر باشد.
- پریزهای نصب شده در محیط حمام باید به هادی حفاظتی مجهز باشند، مگر در مواردی که از پریزهای مخصوص با ترانسفورماتور ایمنی استفاده شده باشد. در این صورت، اجرای هادی حفاظتی الزامی است و باید در محل پریز عایق بندی و رها شود.
- چراغ‌های نصب شده در محدوده دوش حمام باید دارای حداقل درجه حفاظت IP44 باشند.
نکات سیستم پریزهای تلفن و آنتن تلویزیون در نقشه های برق برای ارجاع به نظام مهندسی:
از مهم ترین اجزای نقشه برق ساختمان برای ارجاع به نظام مهندسی و مهم ترین استانداردهای نقشه برق طبق نظام مهندسی، نقشه پریز تلفن و آنتن است. وجود پریز برق در مجاورت پریز تلویزیون الزامی است.
وجود پریز برق در کنار پریز تلفن توصیه می شود، اما الزامی نیست.
سیستم درب بازکن و زنگ اخبار:
حداقل سطح مقطع سیم تلفن در بازکن زنگ اخبار و زنگ احضار باید ۲.۶ میلی متر باشد.
کابل‌های سیستم توزیع آنتن باید از نوع هم محور (کواکسیال) با امپدانس مشخصه ۷۵ اهم باشند و سطح مقطع آن با توجه به مشخصات سیستم و افت سیگنال تعیین شود.
تابلوهای برق و تابلو کنتور:
برای پمپ ذخیره آب و پمپ آب آتش نشانی، باید تغذیه مستقل در تابلو عمومی پیش بینی و به سمت تابلو قدرت و فرمان هدایت شود. تابلو برق به عنوان یکی از حساس ترین بخش در نقشه های برق ارجاع به نظام مهندسی است.
- برای تابلو مصارف عمومی و سایر تابلوها، باید کلید FI در نظر گرفته شود.
- دیماند درخواستی از شبکه و سایز کابل های ورودی به ساختمان و طبقات باید مشخص شود.
- هر تابلو باید به یک کلید اصلی جدا کننده قابل قطع و وصل زیر بار مجهز باشد.
فیوز و کلیدهای قطع و وصل
یکی دیگر از مهم ترین بخش های نقشه برق طبق نظام مهندسی، بخش فیوز و کلید است. هر تابلو برق باید مجهز به یک کلید اصلی قابل قطع و وصل زیر بار باشد، که امکان قطع سریع جریان برق را فراهم می‌کند.
در صورتی که مدار زنگ اخبار و احضار جداگانه در نظر گرفته شده باشد، لازم است این مدار توسط یک کلید مینیاتوری یا فیوز فشنگی حداکثر ۴ آمپر محافظت شود.
نکات روشنایی چاه آسانسور در نقشه های نظام مهندسی
مطابق با بند ۱۵-۲-۳-۳-۸ مبحث ۱۵ مقررات ملی ساختمان، روشنایی چاه آسانسور (نه چاهک) ضروری است. نقشه این روشنایی باید ارائه شود.
- قدرت الکترو موتور آسانسور
- قدرت الکترو موتور آسانسور باید مشخص شود.
- رایزر دیاگرام
در رایزر دیاگرام ها، اندازه لوله و مشخصات کابل ها و سیم ها باید ذکر شود.
یکی از بخش‌های مهم در نقشه برق ساختمان ارجاع به نظام مهندسی، توجه به مکان های مرطوب است. در مکانهای مرطوب، نصب تجهیزات الکتریکی باید با احتیاط انجام شود. برای مثال، در حمام‌ها، به جای استفاده از فن، می‌توان از چراغ‌های حباب‌دار برای تأمین روشنایی استفاده کرد. این موضوع به دلیل حفظ ایمنی و جلوگیری از نفوذ رطوبت به تجهیزات الکتریکی اهمیت دارد.
یکی از مبحث های اصلی در نقشه برق ساختمان ارجاع به نظام مهندسی، مبحق فاصله است.
- فاصله کلیدها از کف تکمیل شده باید بین ۱۱۰ تا ۱۲۰ سانتیمتر باشد.
- فاصله پریزهای برق، تلفن و آنتن از کف تکمیل شده باید بین ۳۰ تا ۴۰ سانتیمتر باشد.
- فاصله جعبه فیوز از کف تکمیل شده باید بین ۱۵۰ تا ۱۷۰ سانتیمتر باشد.
- فاصله جعبه فیوز از لوله های آب و گاز باید ۱۰۰ سانتیمتر (۱ متر) باشد.
- فاصله پنل و گوشی آیفون از کف تکمیل شده باید بین ۱۴۰ تا ۱۵۰ سانتیمتر باشد.
- فاصله آویز لامپ ها از سقف ساختمان باید بین ۳۰ تا ۵۰ سانتیمتر باشد.
- فاصله کلیه قوطی ها از چهارچوب در باید بین ۱۵ تا ۲۵ سانتیمتر باشد.
این فاصله‌ها براساس استانداردهای طراحی داخلی و ایمنی الکتریکی تعیین شده‌اند تا دسترسی، ایمنی و زیبایی در فضای داخلی ساختمان تأمین شود.
شما اینجا با مهم ترین استانداردهای نقشه برق طبق نظام مهندسی و اجزای نقشه های برق ساختمان برای ارجاع به نظام مهندسی آشنا شدید. اگر سوالی دارید از ما در زیر بپرسید.
