سیم کشی و لوله گذاری کلید و پریز
سیم کشی و لوله گذاری کلید و پریز از بخش‌های اساسی نصب سیستم‌های الکتریکی در ساختمان است. این فرآیندها با هدف انتقال ایمن جریان برق، حفاظت از سیم‌ها و ایجاد دسترسی مناسب به تجهیزات برقی انجام می‌شوند. رعایت استانداردها و استفاده از روش‌های اصولی در این مراحل، ایمنی و کارایی سیستم برق را تضمین می‌کند. برای کسب اطلاعات بیشتر در مورد سیم کشی و لوله گذاری کلید و پریز تا آخر این مطلب با ما همراه باشید.
نصب کلید و پریز چگونه است؟
آماده‌سازی ابزار و تجهیزات
ابزارهای لازم شامل پیچ‌گوشتی، سیم‌چین، انبردست، مولتی‌متر یا فازمتر هستند، باید اطمینان حاصل کنید که کلید و پریزها متناسب با ولتاژ و جریان مورد نیاز انتخاب شده‌اند.
قطع برق
برق اصلی را از تابلو برق قطع کنید تا از خطر برق‌گرفتگی جلوگیری شود سپس با استفاده از فازمتر مطمئن شوید که در سیم‌ها برق وجود ندارد.
آماده‌سازی محل نصب
جعبه‌های کلید و پریز (قوطی‌های برق) باید از قبل در دیوار نصب شده باشند و سیم‌ها باید از داخل لوله‌های برق به جعبه‌ها هدایت شده باشند.
اتصال سیم‌ها
سیم فاز (قرمز یا قهوه‌ای) و نول (آبی) را شناسایی کنید، بعد در کلید تک پل، سیم فاز وارد پیچ ورودی (L) کلید شده و سیم خروجی به مصرف‌کننده متصل می‌شود و در پریز، سیم فاز به یکی از پایانه‌ها و سیم نول به پایانه دیگر متصل می‌شود. سیم ارت (سبز و زرد) به پایانه زمین متصل می‌شود.
تثبیت کلید و پریز
کلید و پریز را به کمک پیچ‌های موجود در قوطی برق محکم کنید و قاب یا رویه کلید و پریز را نصب کنید.
تست نهایی
پس از اتمام نصب، برق را وصل کرده و عملکرد کلید و پریز را بررسی کنید و مطمئن شوید که هیچگونه جرقه یا اتصالی وجود ندارد و همه تجهیزات به درستی کار می‌کنند.
نقشه نصب کلید و پریز

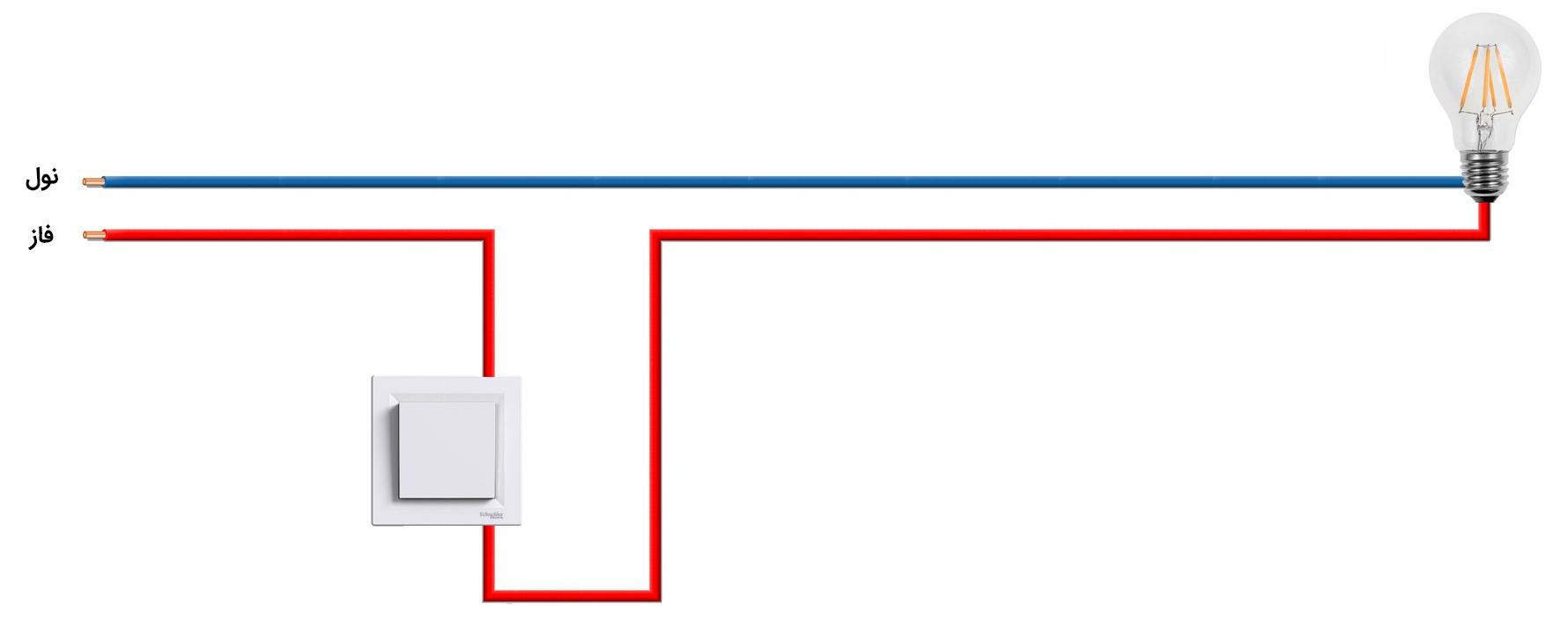

سیم کشی کلید تک پل و پریز
سیم‌کشی کلید تک پل
کلید تک پل برای کنترل یک وسیله برقی (مانند لامپ) از یک نقطه استفاده می‌شود.
اجزاء کلید تک پل:
سیم فاز ورودی (L): برق از تابلو برق به کلید وارد می‌شود.
سیم خروجی به مصرف‌کننده: جریان برق از کلید به وسیله برقی (مانند لامپ) ارسال می‌شود.
سیم نول: مستقیماً از تابلو برق به وسیله برقی متصل می‌شود.
مراحل سیم‌کشی:
ورود سیم فاز به کلید: سیم فاز (قرمز یا قهوه‌ای) به ترمینال ورودی کلید (L) وصل می‌شود.
خروجی به مصرف‌کننده: سیم خروجی (معمولاً قرمز یا زرد) از کلید به مصرف‌کننده (مانند لامپ) متصل می‌شود.
اتصال سیم نول به مصرف‌کننده: سیم نول (آبی) مستقیماً از تابلو برق به مصرف‌کننده متصل می‌شود.
اتصال سیم ارت (در صورت نیاز): اگر مصرف‌کننده نیاز به ارت داشته باشد، سیم ارت به آن متصل می‌شود.
سیم‌کشی پریز
پریز برای اتصال وسایل برقی به شبکه برق استفاده می‌شود.
اجزاء پریز:
فاز (L): برق فعال.
نول (N): سیم خنثی.
ارت (E): سیم زمین برای ایمنی بیشتر.
مراحل سیم‌کشی:
ورود سیم فاز: سیم فاز (قرمز یا قهوه‌ای) به یکی از ترمینال‌های پریز متصل می‌شود.
اتصال سیم نول: سیم نول (آبی) به ترمینال دیگر پریز وصل می‌شود.
اتصال سیم ارت: سیم ارت (سبز و زرد) به ترمینال زمین پریز متصل می‌شود.
نکات مهم در سیم‌کشی:
رعایت رنگ سیم‌ها:
سیم فاز: قرمز یا قهوه‌ای
سیم نول: آبی
سیم ارت: سبز و زرد
استفاده از اتصالات استاندارد:
از چسب برق و سرسیم برای محکم‌سازی و جلوگیری از اتصالی استفاده کنید و پس از نصب، با مولتی‌متر یا فازمتر، صحت اتصالات و عملکرد کلید و پریز را بررسی کنید.

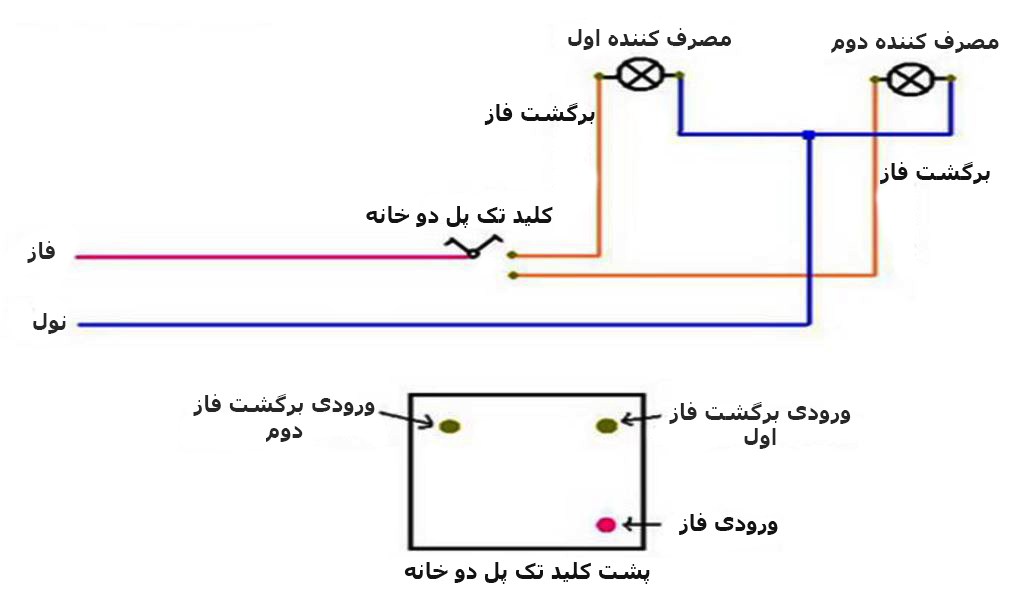

نقشه سیم کشی کلید تک پل و پریز
آموزش نصب کلید تک پل و پریز
مواد مورد نیاز:
- کلید تک پل
- پریز
- پیچ گوشتی
- انبردست
- سیم‌های برق
- جعبه برق (در صورت نیاز)
مراحل نصب:
قطع برق
قبل از شروع هر کاری، باید برق را از تابلو برق قطع کنید. این کار از ایمنی شما در هنگام کار با سیم‌های برق محافظت می‌کند.
آماده‌سازی سیم‌ها
سیم‌های برق باید به درستی برش داده شوند و به اندازه مناسب برای اتصال به کلید و پریز کوتاه شوند. معمولاً دو سیم اصلی در دسترس خواهید داشت: سیم فاز (معمولاً رنگ قرمز یا قهوه‌ای) و سیم نول (معمولاً رنگ آبی)
اتصال سیم‌ها به کلید تک پل:
در پشت کلید تک پل دو ترمینال وجود دارد. یکی از این ترمینال‌ها برای اتصال سیم فاز و دیگری برای سیمی که به چراغ می‌رود. سیم فاز را به یکی از ترمینال‌ها وصل کنید. سیم دیگر که به چراغ متصل می‌شود را به ترمینال دوم وصل کنید و بعد از پیچ گوشتی برای محکم کردن اتصالات استفاده کنید تا سیم‌ها به درستی ثابت شوند.
اتصال سیم‌ها به پریز:
پریز معمولاً سه ترمینال دارد: یکی برای سیم فاز، یکی برای سیم نول، و یکی برای سیم ارت (در صورت استفاده از سیم ارت).
سیم فاز را به ترمینال مخصوص فاز (معمولاً با علامت “L”) وصل کنید، سیم نول را به ترمینال نول (معمولاً با علامت “N”) وصل کنید و در صورتی که پریز ارت (زمین) دارد، سیم ارت را به ترمینال مربوطه وصل کنید و بعد سیم‌ها را با پیچ گوشتی محکم کنید.
نصب کلید و پریز در جعبه برق:
پس از اتصال سیم‌ها به کلید و پریز، آنها را در جعبه برق قرار دهید و کلید و پریز را به‌طور صحیح در محل خود نصب کنید و پیچ‌های آنها را ببندید.
بررسی نهایی:
پس از نصب، ابتدا برق را وصل کرده و با استفاده از دستگاه مناسب، صحت عملکرد کلید و پریز را بررسی کنید و مطمئن شوید که کلید درست عمل کرده و پریز برق دارد.
نکات ایمنی:
همیشه از دستکش و ابزار ایمنی استفاده کنید.
اطمینان حاصل کنید که سیم‌ها به درستی وصل شده و هیچ اتصالی نادرست ندارید.
اگر در حین نصب شک و تردیدی دارید، از یک برقکار ماهر کمک بگیرید.
سوالات متداول در مورد سیم کشی و لوله گذاری کلید و پریز
۱. در سیم کشی لامپ و کلید، ترتیب اتصال سیم‌ها به چه صورت است؟
در سیم کشی لامپ و کلید، سیم فاز به ترمینال ورودی کلید وصل می‌شود، سپس از خروجی کلید به لامپ می‌رود. سیم نول به ترمینال نول لامپ متصل می‌شود.
۲. در سیم کشی و لوله گذاری کلید و پریز، چرا از لوله‌های برق استفاده می‌شود؟
برای محافظت از سیم‌ها و جلوگیری از آسیب دیدن آنها در حین نصب یا استفاده.
۳. در سیم کشی و لوله گذاری کلید و پریز، سیم فاز به کجا وصل می‌شود؟
سیم فاز به ورودی کلید و سپس به ترمینال فاز پریز وصل می‌شود.
۴.در سیم کشی کلید دو پل، چگونه سیم‌ها باید به کلید و لامپ‌ها وصل شوند؟
در سیم کشی کلید دو پل، سیم فاز به ترمینال‌های ورودی کلید وصل می‌شود و هر یک از ترمینال‌های خروجی به لامپ‌های مختلف متصل می‌شوند. سیم نول نیز به لامپ‌ها وصل می‌شود.
۵. در سیم کشی و لوله گذاری کلید و پریز، سیم نول به کجا وصل می‌شود؟
سیم نول به ترمینال نول پریز و لامپ‌ها وصل می‌شود.
۶. در سیم کشی و لوله گذاری کلید و پریز، لوله‌ها باید چگونه نصب شوند؟
لوله‌ها باید به‌طور عمودی یا افقی نصب شده و از اتصال مستقیم سیم‌ها به دیوار جلوگیری کنند.
۷. در سیم کشی کلید دو پل و پریز، چه تفاوتی در اتصال سیم‌ها وجود دارد؟
در سیم کشی کلید دو پل و پریز، سیم فاز به ورودی کلید وصل و از خروجی‌های آن به لامپ‌ها می‌رود. در پریز، سیم فاز به ترمینال فاز و سیم نول به ترمینال نول وصل می‌شود.
کلام آخر در مورد سیم کشی و لوله گذاری کلید و پریز
سیم کشی و لوله گذاری کلید و پریز برای ایمنی و عملکرد صحیح سیستم برقی اهمیت دارد. استفاده از لوله‌های برق سیم‌ها را از آسیب محافظت کرده و خطرات برقی را کاهش می‌دهد. نصب صحیح کلیدها و پریزها بر اساس استانداردهای برق، ایمنی را تضمین کرده و از اتصالات نادرست جلوگیری می‌کند.
