رایزر در ساختمان چیست؟
رایزر در ساختمان چیست؟ ببینید دوستان، رایزرها یکی از اجزای مهم در سیستم‌های ساختمانی هستند که نقش کلیدی در انتقال عمودی تجهیزات و تاسیسات ایفا می‌کنند. رایزر در ساختمان سازی، امکان عبور و توزیع منظم آب، برق، گاز و … را بین طبقات ساختمان فراهم می‌کنند. با افزایش پیچیدگی پروژه‌های ساختمانی و نیاز به طراحی‌های مدرن و بهینه، رایزرها به یکی از عناصر اساسی در مهندسی تاسیسات تبدیل شده‌اند. در این مقاله، به بررسی جامع رایزرهای ساختمانی، اهمیت آن‌ها در سیستم‌های تاسیساتی و نحوه طراحی و اجرای بهینه آن‌ها می‌پردازیم. این بحث به شما کمک می‌کند تا پاسخ دقیق‌تری به سوال رایزر در ساختمان چیست؟ پیدا کنید.
رایزر چیست؟
رایزر، لوله های عمودی و افقی حرکت تاسیسات است که وظیفه انتقال عمودی آب، گاز، برق، یا سایر سیستم‌های تاسیساتی در یک ساختمان را بر عهده دارند. رایزرها معمولاً در سازه‌های چندطبقه استفاده می‌شوند و نقش اساسی در تأمین خدمات حیاتی به تمام طبقات ساختمان دارند. لوله رایزر در انواع و جنس های متنوع در لوله کشی ساختمان مورد استفاده قرار می گیرند و از مصارف آن ها می توان به کاربردشان در فاضلاب، تهویه، هواکش (ونت) و انتقال آب، گاز، برق، جریان گرمایشی در ساختمان اشاره کرد. در هر ساختمان معمولا از دو “رایزر” برای عبور تاسیسات مکانیکال و الکتریکال استفاده می شود و نکته قابل توجه هنگام استفاده از این دو رایزر این است که این دو رایزر باید جدا از هم قرار گیرند و در صورت قرار گرفتن این دو رایزر در کنار هم میان آن ها تیغه یا دیوار عایقی بکار برده شود.
رایزر برق چیست؟
رایزر برق یکی از اجزای مهم در سیستم‌های تأسیسات الکتریکی ساختمان است که برای توزیع برق بین طبقات استفاده می‌شود. این ساختار به عنوان کانالی عمودی عمل می‌کند که سیم‌ها، کابل‌ها و دیگر تجهیزات الکتریکی را از منبع اصلی برق به طبقات مختلف ساختمان منتقل می‌کند. طراحی و اجرای رایزر برق ساختمان باید با دقت و مطابق با استانداردهای مربوطه انجام شود. عواملی مانند تعداد طبقات، تعداد واحدها، میزان مصرف برق هر واحد و نوع کاربری ساختمان در طراحی رایزر برق تاثیرگذار هستند.
رایزر برق معمولاً در ساختمان‌های بلندمرتبه مانند برج‌ها، مجتمع‌های مسکونی، اداری و تجاری استفاده می‌شود. رعایت اصول فاصله ها و ایمنی در نصب اجزای رایزر اهمیت زیادی دارد تا از خطرات احتمالی مانند آتش سوزی یا خرابی های الکتریکی جلوگیری شود. در صورت رعایت تمام اصول طراحی، این سیستم باعث کاهش شلوغی سیم‌کشی در طبقات مختلف، دسترسی آسان برای تعمیرات و نگهداری ساده‌تر و ایمنی بالا به دلیل رعایت استانداردهای مربوط به آتش‌سوزی و حوادث الکتریکی.
انواع رایزر:

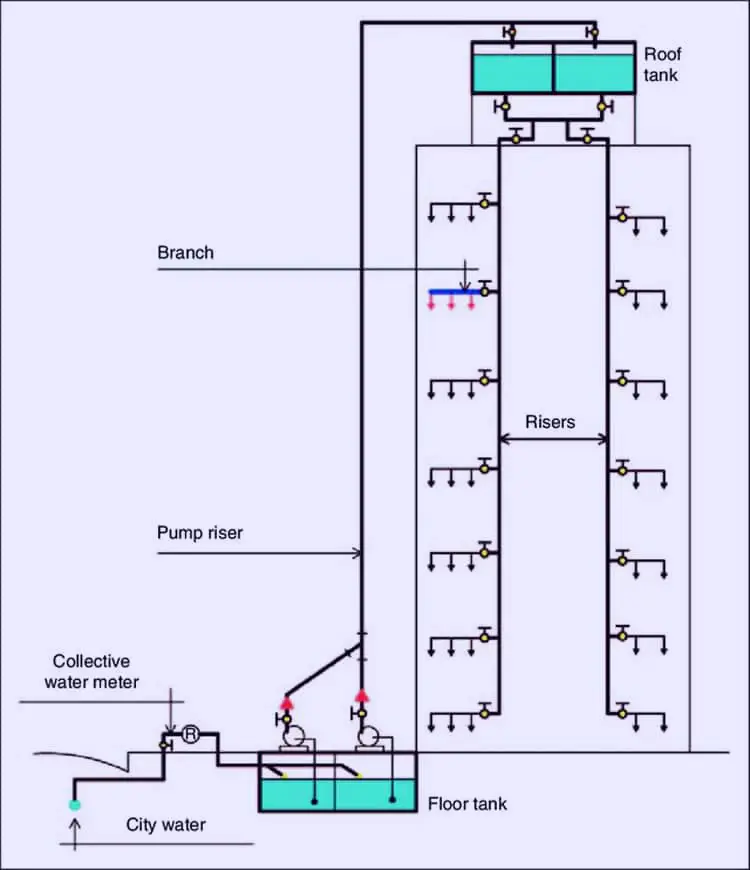

رایزر لوله آب:
وظیفه: انتقال آب آشامیدنی یا آب مصرفی (مانند آب سرویس‌های بهداشتی و حمام) از منبع اصلی (مانند کنتور آب یا مخزن ذخیره) به طبقات مختلف ساختمان را بر عهده دارد.
جنس: معمولاً از لوله‌های گالوانیزه، پلی‌اتیلن، UPVC یا PEX ساخته می‌شود.
نکات مهم: قطر رایزر باید به درستی محاسبه شود تا فشار آب مناسب در تمام طبقات تامین شود. همچنین، باید از عایق‌بندی مناسب برای جلوگیری از چگالش و اتلاف انرژی استفاده شود.
رایزر فاضلاب:
وظیفه: جمع‌آوری فاضلاب از طبقات مختلف ساختمان و انتقال آن به سیستم دفع فاضلاب اصلی (مانند چاه فاضلاب یا سیستم فاضلاب شهری) را بر عهده دارد.
جنس: معمولاً از لوله‌های چدنی، پلی‌اتیلن، UPVC یا پوش فیت ساخته می‌شود.
نکات مهم: رایزر فاضلاب باید دارای شیب مناسب باشد تا از گرفتگی و جریان صحیح فاضلاب اطمینان حاصل شود. همچنین، باید از هواکش مناسب برای جلوگیری از ایجاد فشار منفی و بوی نامطبوع استفاده شود.
مطلب مرتبط: ونت در لوله کشی فاضلاب

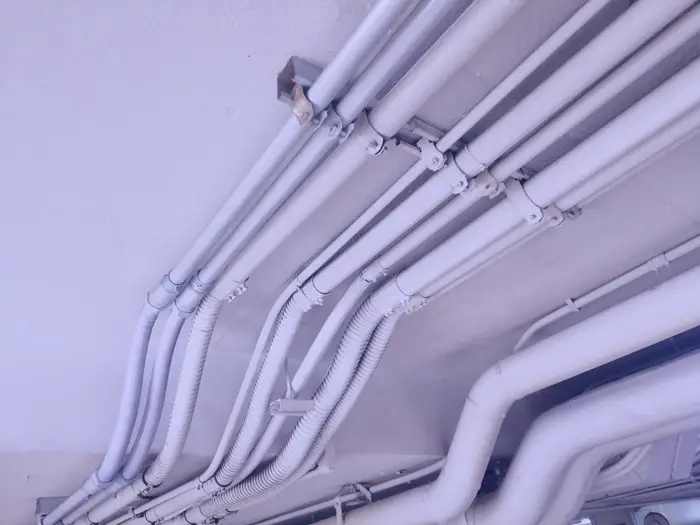

رایزر برق:
وظیفه: انتقال کابل‌های برق از تابلوی اصلی برق ساختمان به جعبه‌های تقسیم برق در طبقات مختلف را بر عهده دارد.
جنس: معمولاً از لوله‌های فولادی برق (کاندوئیت) یا لوله‌های PVC سخت ساخته می‌شود.
نکات مهم: رایزر برق باید مطابق با استانداردهای ایمنی برق اجرا شود و از کابل‌های با سایز مناسب و عایق‌بندی مطمئن استفاده شود.

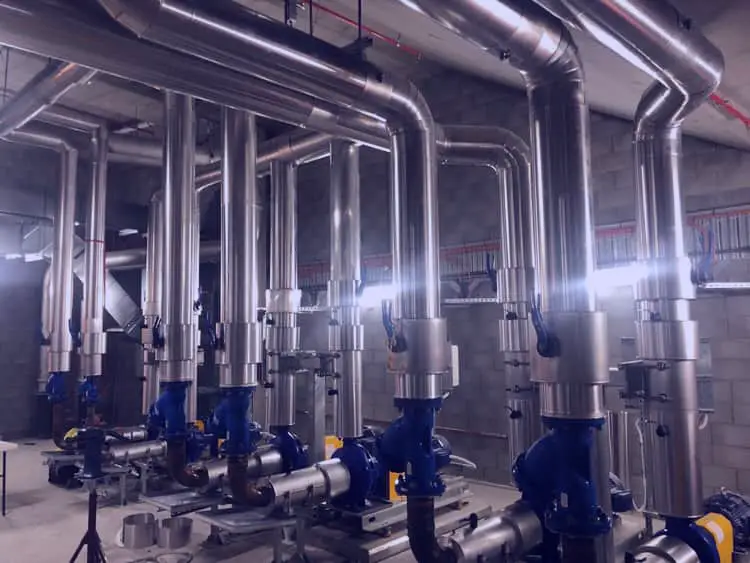

رایزر شوفاژ (سیستم گرمایش):
وظیفه: انتقال آب گرم از موتورخانه یا پکیج گرمایشی به رادیاتورها یا سیستم‌های گرمایش از کف در طبقات مختلف را بر عهده دارد.
جنس: معمولاً از لوله‌های فولادی، مسی یا PEX ساخته می‌شود.
نکات مهم: رایزر شوفاژ باید دارای عایق‌بندی مناسب برای جلوگیری از اتلاف انرژی باشد. همچنین، باید از شیرهای هواگیری در نقاط مناسب برای خروج هوا از سیستم استفاده شود.
مطلب مرتبط: لوله کشی شوفاژ
رایزر لوله گاز:
وظیفه: انتقال گاز طبیعی یا گاز مایع از کنتور گاز به واحدهای مختلف ساختمان را بر عهده دارد.
جنس: معمولاً از لوله‌های فولادی بدون درز (مانیسمان) ساخته می‌شود.
نکات مهم: اجرای رایزر گاز باید توسط افراد متخصص و مطابق با استانداردهای ایمنی گاز انجام شود. همچنین، باید از تست‌های نشتی برای اطمینان از ایمنی سیستم استفاده شود.
رایزر هواکش (تهویه):
وظیفه: انتقال هوا از داخل ساختمان به بیرون یا بالعکس (در سیستم‌های تهویه مطبوع) را بر عهده دارد.
جنس: معمولاً از کانال‌های فلزی گالوانیزه یا کانال‌های پیش‌عایق ساخته می‌شود.
نکات مهم: رایزر هواکش باید دارای ابعاد مناسب برای تامین جریان هوای مورد نیاز باشد. همچنین، باید از فیلترهای مناسب برای جلوگیری از ورود گرد و غبار و آلاینده‌ها به داخل ساختمان استفاده شود.
رایزر آب باران:
وظیفه: جمع‌آوری آب باران از سطح بام یا سایر سطوح و انتقال آن به سیستم دفع آب‌های سطحی را بر عهده دارد.
جنس: معمولاً از لوله‌های PVC یا پلی‌اتیلن ساخته می‌شود.
نکات مهم: رایزر آب باران باید دارای قطر مناسب برای تخلیه حجم آب باران باشد. همچنین، باید از صافی مناسب در ورودی رایزر برای جلوگیری از ورود برگ و سایر مواد زائد استفاده شود.
مطلب مرتبط: سیستم آب باران

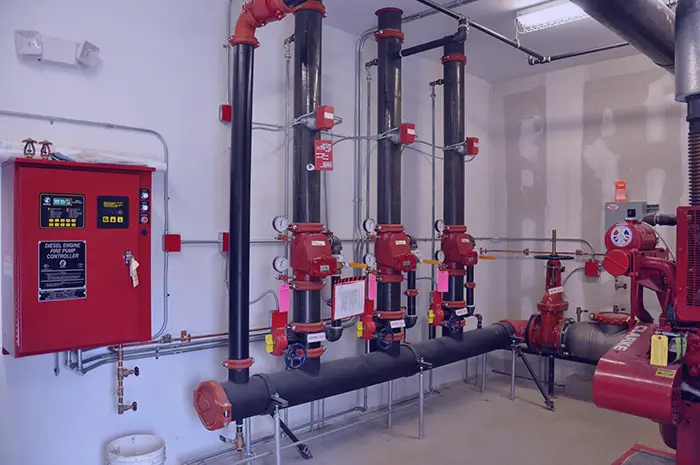

رایزر آتش‌نشانی:
وظیفه: تامین آب برای سیستم‌های اطفاء حریق (مانند جعبه‌های آتش‌نشانی یا اسپرینکلرها) در طبقات مختلف ساختمان را بر عهده دارد.
جنس: معمولاً از لوله‌های فولادی با پوشش ضد حریق ساخته می‌شود.
رایزر برق خانگی
رایزر برق خانگی یکی از انواع رایج رایزر هاست که برای تامین برق اضافی در منازل و خانه ها استفاده می شود.
رایزر قدرت
برای انتقال برق ولتاژ بالا از تابلوهای اصلی به تابلوهای توزیع در طبقات یا مناطق مختلف استفاده می‌شود. معمولاً از کابل‌های با سطح مقطع بالا و مقاوم در برابر حرارت و فشار استفاده می‌شود.
رایزر مخابراتی و دیتا
برای انتقال داده‌ها و ارتباطات مخابراتی بین طبقات یا بخش‌های مختلف. شامل کابل‌های فیبر نوری، شبکه، یا کابل‌های مخابراتی است.
رایزر اضطراری
مخصوص برق اضطراری که توسط ژنراتور یا سیستم‌های UPS تامین می‌شود. برای سیستم‌هایی مثل روشنایی اضطراری، آسانسورها، یا تجهیزات حیاتی استفاده می‌شود.
رایزر اعلام حریق
برای تغذیه سیستم‌های اعلام و اطفاء حریق در ساختمان. معمولاً دارای استانداردهای خاصی مانند مقاومت در برابر حرارت بالا است.
رایزر تهویه
برای تأمین برق سیستم‌های تهویه مطبوع، چیلرها و تجهیزات مرتبط. کابل‌های با تحمل جریان بالا و مقاومت در برابر عوامل محیطی مورد استفاده قرار می‌گیرند.
رایزر سیستم‌های امنیتی و دوربین مدار بسته
برای انتقال برق و دیتا به سیستم‌های امنیتی مانند دوربین‌های مدار بسته، دزدگیرها و کنترل دسترسی.
رایزر خورشیدی
برای انتقال برق تولیدشده توسط پنل‌های خورشیدی به واحدهای مصرفی یا ذخیره‌سازی. باید طراحی خاصی داشته باشد تا تطبیق لازم با جریان مستقیم را فراهم کند.
رایزر زمینی
برای انتقال برق از تاسیسات زیرزمینی به ساختمان یا سازه‌های بلند. شامل لوله‌های مقاوم در برابر شرایط محیطی سخت و کابل‌های با عایق‌بندی قوی است.
رایزر دیاگرام چیست؟
رایزر دیاگرام یک نوع نقشه فنی است که در طراحی و مهندسی سیستم‌های ساختمانی استفاده می‌شود. این دیاگرام به‌طور خاص به نمایش سیستم‌های عمودی مانند کابل‌کشی برق، لوله‌کشی مکانیکی، سیستم‌های تهویه، و دیگر تجهیزات ساختمان در راستای ارتفاعی (عمودی) می‌پردازد. رایزر دیاگرام‌ها برای نشان دادن نحوه اتصال و توزیع تجهیزات از پایین‌ترین نقطه (مانند اتاق تأسیسات) تا بالاترین طبقات طراحی می‌شوند.
ویژگی‌های رایزر دیاگرام
- دید کلی از سیستم عمودی: نحوه توزیع و اتصال تجهیزات از پایین به بالا را نشان می‌دهد.
- سادگی: بیشتر بر نمای شماتیک تأکید دارد و به‌جای جزئیات اجرایی، اصول کلی سیستم را نمایش می‌دهد.
- توالی تجهیزات: ترتیب تجهیزات و نقاط اتصال در طبقات مختلف را مشخص می‌کند.
- تأکید بر ارتباطات: خطوط و مسیرها ارتباطات عمودی بین طبقات را نشان می‌دهند.
کاربردهای رایزر دیاگرام
- سیستم‌های برق‌رسانی: نشان‌دهنده نحوه توزیع برق از تابلو اصلی تا تابلوهای فرعی در طبقات.
- سیستم‌های مخابراتی: رایزر برای نمایش کابل‌های تلفن، شبکه و فیبر نوری.
- سیستم‌های لوله‌کشی: رایزر در لوله‌کشی آب، فاضلاب، گاز و تهویه.
- سیستم‌های ایمنی: مانند سیستم‌های اعلام و اطفاء حریق.
- سیستم‌های تهویه مطبوع: مسیر کانال‌ها و لوله‌های مربوط به تأسیسات گرمایش و سرمایش.
داکت و رایزر
داکت، محفظه‌ای پلاستیکی است که برای عبور سیم‌ها و کابل‌ها استفاده می‌شود. این محفظه ضد آب نیست به همین دلیل، تنها برای محیط‌های داخلی و سرپوشیده مناسب هستند؛ زیرا تماس آب با داکت می‌تواند به خرابی آن و حتی ایجاد خطر منجر شود. داکت‌ها در اندازه‌ها و جنس‌های متنوعی در بازار عرضه می‌شوند، بنابراین هنگام خرید، باید متناسب با نیاز خود انتخاب کنید.
نکته مهم دیگری که هنگام خرید داکت باید به آن توجه کنید، کیفیت درب آن است؛ درب داکت باید به گونه‌ای طراحی شده باشد که به راحتی باز و بسته شود. در مقابل رایزر سیستمی مقاوم‌تر (معمولاً فلزی) است که برای انتقال عمودی کابل‌ها بین طبقات طراحی شده و در برابر آتش‌سوزی و ضربه مقاومت بیشتری دارد. داکت مناسب کاربردهای ساده و رایزر مناسب محیط‌های پرخطر و عمودی است.
رایزر کشاورزی
یکی از مرسوم ترین کاربردهای رایزر، استفاده در صنایع کشاورزی و آبیاری است. طی چند سال اخیر شاهد آن بودیم که روش‌های متداول آبیاری در صنایع کشاورزی و وابسته به کشاورزی تحول بسیار زیادی داشته است. از جمله این تحولات آبیاری به روش بارانی، آن هم با استفاده از رایزر است. رایزر کشاورزی به لوله‌ای گفته می‌شود که برای انتقال آب از لوله‌های اصلی به تجهیزات آبیاری مانند آبپاش‌ها یا سیستم‌های قطره‌ای استفاده می‌شود. این لوله‌ها معمولاً به‌صورت عمودی نصب شده و به عنوان یک رابط برای رساندن آب به سطح زمین یا تجهیزات آبیاری عمل می‌کنند.
جنس رایزر از چیست؟
جنس رایزرها بسته به کاربرد و نوع سیالی که از آن عبور می‌کند، متفاوت است. به طور کلی، رایزرها از مواد مختلفی ساخته می‌شوند که در زیر به آن‌ها اشاره می‌کنیم:
۱. رایزر فلزی:
این نوع رایزر به دلیل مقاومت بالا در برابر خوردگی و زنگ‌زدگی، در سیستم‌های لوله‌کشی آب مصرفی و برخی موارد فاضلاب استفاده می‌شود. گالوانیزاسیون یک لایه محافظ روی فولاد ایجاد می‌کند که از آن در برابر عوامل خورنده محافظت می‌کند. رایزرهای آهنی نیز در برخی موارد استفاده می‌شوند، اما به دلیل حساسیت بیشتر به خوردگی، معمولاً با پوشش‌های محافظ مانند رنگ یا اپوکسی پوشانده می‌شوند.
فولاد ضد زنگ به دلیل مقاومت بسیار بالا در برابر خوردگی و زنگ‌زدگی، در محیط‌های خاص مانند صنایع غذایی، دارویی و شیمیایی که نیاز به بهداشت بالا و مقاومت در برابر مواد شیمیایی دارند، استفاده می‌شود.
رایزرهای چدنی به دلیل مقاومت بالا در برابر فشار و ضربه، در سیستم‌های فاضلاب و انتقال آب با فشار بالا استفاده می‌شوند.
۲. رایزر پلاستیکی:
رایزری که با پلی‌اتیلن (PE) ساخته شده، به دلیل انعطاف‌پذیری بالا، مقاومت در برابر خوردگی و وزن کم، در سیستم‌های لوله‌کشی آب، فاضلاب و آبیاری استفاده می‌شود. پلی‌اتیلن در برابر بسیاری از مواد شیمیایی نیز مقاوم است. رایزرهای PVC و UPVC و لوله های پلی اتیلن به دلیل قیمت مناسب، مقاومت در برابر خوردگی و نصب آسان، در سیستم‌های لوله‌کشی آب، فاضلاب و برق ساختمان استفاده می‌شوند. UPVC نوع سخت‌تر PVC است که مقاومت بیشتری دارد.
رایزر پوش فیت از جنس PP (پلی پروپیلن) هستند، برای سیستم‌های فاضلاب استفاده می‌شوند و به دلیل نوع اتصال خاص خود (بدون نیاز به چسب)، نصب آسان و آب‌بندی خوبی دارند.
مراحل تهیه نقشه رایزر:
تعیین محل عبور رایزرها: با توجه به اطلاعات اولیه و نوع تاسیسات مورد نیاز، محل عبور رایزرها در ساختمان تعیین می‌شود. این محل‌ها باید به گونه‌ای انتخاب شوند که کمترین تداخل را با سایر اجزای ساختمان داشته باشند و دسترسی به آن‌ها برای تعمیر و نگهداری آسان باشد.
رسم نقشه‌های رایزر: نقشه‌های رایزر معمولاً به صورت شماتیک یا دقیق رسم می‌شوند. در نقشه‌های شماتیک، مسیر کلی رایزرها و ارتباط آن‌ها با سایر اجزای تاسیساتی نشان داده می‌شود. در نقشه‌های دقیق، جزئیات بیشتری مانند قطر لوله‌ها، نوع اتصالات، محل شیرها و سایر تجهیزات مشخص می‌شود.
استفاده از نرم‌افزارهای تخصصی: برای طراحی و رسم نقشه‌های رایزر، از نرم‌افزارهای تخصصی مانند AutoCAD، Revit و غیره استفاده می‌شود. این نرم‌افزارها امکان مدل‌سازی سه‌بعدی و بررسی تداخلات را فراهم می‌کنند.
سوالات متعدد راجع به رایزر در ساختمان چیست؟
رایزر در ساختمان چیست؟
رایزر مسیر یا فضای عمودی در ساختمان است که برای انتقال تاسیسات مانند آب، برق، گاز، کابل‌های ارتباطی و سیستم‌های تهویه بین طبقات استفاده می‌شود. این مسیرها نقش مهمی در نظم‌دهی و مدیریت تاسیسات ساختمان دارند.
چرا رایزرها در ساختمان‌سازی اهمیت دارند؟
رایزرها امکان انتقال ایمن و منظم تاسیسات را بین طبقات فراهم می‌کنند، فضای اشغال‌شده را کاهش می‌دهند و به بهبود عملکرد و نگهداری سیستم‌های تاسیساتی کمک می‌کنند.
چه نوع تاسیساتی از طریق رایزرها منتقل می‌شوند؟
تاسیسات رایج شامل لوله‌های آب و فاضلاب، کابل‌های برق و مخابرات، گاز، خطوط گرمایشی و سرمایشی و کانال‌های تهویه است.
ویژگی‌های یک رایزر استاندارد چیست؟
یک رایزر استاندارد باید مقاوم، ایمن، دارای ظرفیت کافی برای تاسیسات مختلف و دسترسی آسان برای تعمیر و نگهداری باشد و با اصول مهندسی و استانداردهای ساختمانی سازگار باشد.
کلام آخر راجع به رایزر در ساختمان چیست؟
رایزرها به عنوان یکی از اجزای حیاتی در زیرساخت‌های ساختمانی و کشاورزی، نقش مهمی در مدیریت و انتقال منابع ایفا می‌کنند. رایزرهای ساختمانی با ایجاد مسیرهای عمودی برای انتقال آب، برق، گاز و کابل‌های ارتباطی، نظم و کارایی بیشتری به سیستم‌های تاسیساتی می‌بخشند. از سوی دیگر، رایزرهای کشاورزی با بهبود توزیع آب در سیستم‌های آبیاری، بهره‌وری و مدیریت منابع آب را در مزارع ارتقا می‌دهند. علاوه بر این، رایزر دیاگرام‌ها ابزارهایی کاربردی برای طراحی و نظارت بر سیستم‌های رایزر هستند که به ساده‌سازی فرآیندهای اجرا و نگهداری کمک می‌کنند.
انتخاب درست نوع رایزر و طراحی دقیق آن‌ها بر اساس نیازها، می‌تواند تاثیر بسزایی در عملکرد کلی پروژه‌های ساختمانی و کشاورزی داشته باشد.در نهایت، توجه به اصول طراحی، انتخاب مواد مناسب و اجرای دقیق، تضمین‌کننده طول عمر و کارایی رایزرها خواهد بود و بهره‌وری و ایمنی پروژه‌ها را به حداکثر می‌رساند.
