بررسی تفاوت سیم افشان و سیم مفتولی
در این مقاله ما به بررسی تفاوت سیم افشان و سیم مفتولی می‌پردازیم. پس اگر می‌خواهید تفاوت سیم افشان و سیم مفتولی را بدانید با ما همراه باشید. سیم افشان و سیم مفتولی از پرکاربردترین انواع سیم‌ها در صنعت برق هستند که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند. شناخت تفاوت‌های این دو نوع سیم از نظر ساختار، ویژگی‌ها و کاربردها می‌تواند به انتخاب بهینه و افزایش ایمنی و کارایی سیستم‌های برقی کمک کند.
تفاوت سیم افشان و سیم مفتولی چیست؟
ساختار سیم افشان و سیم مفتولی
- سیم افشان: از تعداد زیادی رشته‌های نازک مسی تشکیل شده است که به هم تابیده شده‌اند.
- سیم مفتولی: از یک هادی تک‌رشته‌ای مسی یا آلومینیومی تشکیل شده است.
انعطاف‌پذیری سیم افشان و سیم مفتولی
- سیم افشان: بسیار انعطاف‌پذیر است و برای محیط‌هایی که نیاز به خم‌شدن و جابجایی زیاد دارند، مناسب است.
- سیم مفتولی: انعطاف‌پذیری کمتری دارد و بیشتر در مکان‌های ثابت و بدون حرکت استفاده می‌شود.
استحکام و مقاومت مکانیکی سیم افشان و سیم مفتولی
- سیم افشان: به دلیل ساختار رشته‌ای، در برابر خم‌شدن مقاوم است اما نسبت به ساییدگی و پارگی مکانیکی حساس‌تر است.
- سیم مفتولی: به دلیل ساختار یکپارچه، مقاومت مکانیکی بیشتری دارد و در برابر آسیب‌های فیزیکی مقاوم‌تر است.
هدایت الکتریکی سیم افشان و سیم مفتولی
- سیم افشان: به دلیل وجود فضای بین رشته‌ها، هدایت الکتریکی کمتری نسبت به سیم مفتولی با سطح مقطع یکسان دارد.
- سیم مفتولی: به دلیل ساختار یکپارچه، هدایت الکتریکی بهتری ارائه می‌دهد.
کاربردهای سیم افشان و سیم مفتولی
- سیم افشان: بیشتر در تجهیزات متحرک، ماشین‌آلات صنعتی، وسایل خانگی، و سیم‌کشی داخلی استفاده می‌شود.
- سیم مفتولی: برای سیم‌کشی‌های ثابت مانند تابلوهای برق، مدارهای داخلی ساختمان‌ها و خطوط انتقال استفاده می‌شود.
نصب و نگهداری سیم افشان و سیم مفتولی
- سیم افشان: به دلیل انعطاف‌پذیری، نصب آن آسان‌تر است، اما به دلیل ساختار رشته‌ای، نیاز به مراقبت بیشتری دارد.
- سیم مفتولی: نصب آن سخت‌تر است، اما دوام بیشتری در شرایط سخت دارد.
چرا استفاده از سیم افشان در برق ساختمان ممنوع است؟
افزایش خطر اتصال کوتاه
ساختار رشته‌ای سیم افشان طوری است که باعث می‌شود احتمال باز شدن رشته‌ها و تماس با یکدیگر یا با سایر قطعات زیاد شود. این موضوع می‌تواند به اتصال کوتاه و آتش‌سوزی منجر شود.
هدایت الکتریکی کمتر
در مقایسه با سیم مفتولی، سیم افشان به دلیل وجود فضای خالی بین رشته‌ها هدایت الکتریکی کمتری دارد. این امر ممکن است در طولانی‌مدت باعث گرم شدن سیم و کاهش ایمنی شود.
مقاومت کمتر در برابر شرایط محیطی
سیم افشان در برابر فشارهای مکانیکی و تنش‌های فیزیکی (مانند کشش و خم‌شدگی بیش از حد) حساس‌تر است و ممکن است دچار آسیب شود. در سیم‌کشی ساختمان، مقاومت مکانیکی بالا برای جلوگیری از خرابی ضروری است.
اتصال نامطمئن در پایانه‌ها
در سیم کشی ساختمان، سیم‌ها معمولاً در ترمینال‌ها یا کانکتورها قرار می‌گیرند. سیم افشان به دلیل ساختار رشته‌ای، اتصال محکم و مطمئن‌تری در این نقاط ایجاد نمی‌کند و احتمال شل‌شدن یا جداشدن آن بیشتر است. این موضوع می‌تواند خطر آتش‌سوزی یا قطعی برق را افزایش دهد.
استانداردهای ایمنی
بسیاری از استانداردهای ملی و بین‌المللی، استفاده از سیم مفتولی یا کابل‌های مخصوص را در برق ساختمان الزامی کرده‌اند. این استانداردها به‌طور خاص برای افزایش ایمنی در سیم‌کشی‌های ثابت تدوین شده‌اند.
دوام کمتر در طولانی‌مدت
سیم افشان به دلیل انعطاف‌پذیری بالا، در برابر خم‌شدن و جابجایی مکرر مناسب است، اما در کاربردهای ثابت مانند سیم‌کشی داخل ساختمان، دوام و استحکام کافی را در طولانی‌مدت ندارد.
استثناها
در برخی موارد خاص، استفاده از سیم افشان با روکش و اتصالات خاص (مانند وایرشو یا کانکتورهای مناسب) ممکن است مجاز باشد، اما این نیازمند رعایت دقیق استانداردها و الزامات ایمنی است.
دلیل استفاده از سیم مفتولی در سیم کشی ساختمان چیست؟
استحکام و دوام بالا
سیم مفتولی به دلیل ساختار یکپارچه و تک‌رشته‌ای خود، در برابر فشارهای مکانیکی، خم‌شدگی‌های مکرر و آسیب‌های محیطی مقاومت بالاتری دارد. این ویژگی برای سیم‌کشی ثابت در ساختمان‌ها که نیاز به استحکام طولانی‌مدت دارد، بسیار مهم است.
اتصال محکم‌تر در ترمینال‌ها
سیم مفتولی به دلیل ساختار سخت‌تر، هنگام اتصال به ترمینال‌ها یا سوکت‌ها، اتصال محکم‌تر و ایمن‌تری ایجاد می‌کند. این موضوع خطر شل‌شدن و ایجاد جرقه یا اتصال کوتاه را کاهش می‌دهد.
هدایت الکتریکی بهتر
سیم مفتولی به دلیل ساختار یکپارچه و بدون فضای خالی در هادی، هدایت الکتریکی بهتری نسبت به سیم افشان با همان سطح مقطع دارد. این ویژگی باعث کاهش افت ولتاژ و بهبود کارایی در سیستم برق ساختمان می‌شود.
ایمنی بالاتر
در سیم‌کشی ساختمان‌ها، ایمنی اهمیت بسیار زیادی دارد. سیم مفتولی به دلیل مقاومت بیشتر در برابر حرارت، فشار و ضربه، خطر آتش‌سوزی یا آسیب‌های دیگر را به حداقل می‌رساند.
سهولت در سیم‌کشی ثابت
ساختار صاف و سفت سیم مفتولی، نصب آن را در لوله‌ها و کانال‌های برق ساختمان آسان‌تر می‌کند. این ویژگی باعث می‌شود که سیم‌کشی به صورت منظم و با ظاهری تمیزتر انجام شود.
مقاومت در برابر خوردگی و اکسیداسیون
سیم مفتولی معمولاً با روکش‌های عایق باکیفیت عرضه می‌شود که از هادی در برابر خوردگی و اکسیداسیون محافظت می‌کند. این ویژگی طول عمر سیم را افزایش می‌دهد.
تطابق با استانداردهای برق ساختمان
بسیاری از استانداردهای ملی و بین‌المللی برق، استفاده از سیم مفتولی را در سیم‌کشی ساختمان الزامی کرده‌اند. این الزام ناشی از ایمنی بالاتر و عملکرد مطمئن‌تر سیم مفتولی در کاربردهای ثابت است.
قابلیت تعمیر و نگهداری ساده‌تر
سیم مفتولی به دلیل سختی و استحکام بیشتر، در صورت نیاز به تعمیر یا تغییر مسیر سیم‌کشی، کمتر دچار آسیب می‌شود و نگهداری آن آسان‌تر است.
مزایای سیم افشان
- انعطاف‌پذیری بالا: بسیار انعطاف‌پذیر است و برای محیط‌هایی که نیاز به خم‌شدن مکرر یا جابجایی دارند، مناسب‌تر است.
- کاربردها: سیم‌کشی تجهیزات متحرک، ماشین آلات صنعتی، و وسایل خانگی.
- نصب آسان در محیط‌های پیچیده: به دلیل قابلیت انعطاف، عبور آن از مسیرهای تنگ و پیچیده راحت‌تر است.
معایب سیم افشان
- اتصال نامطمئن‌تر: در ترمینال‌ها و کانکتورها ممکن است اتصال آن به مرور زمان شل شود.
- هدایت الکتریکی کمتر: به دلیل وجود فضای خالی بین رشته‌ها، هدایت الکتریکی کمتری نسبت به سیم مفتولی دارد.
- دوام کمتر در کاربردهای ثابت: در برابر فشارهای مکانیکی و آسیب‌های محیطی مقاومت کمتری دارد.
مزایای سیم مفتولی
- استحکام مکانیکی بالا: به دلیل ساختار یکپارچه، در برابر فشار، ضربه و آسیب‌های فیزیکی مقاومت بیشتری دارد.
- کاربردها: سیم‌کشی ثابت در ساختمان‌ها، تابلوهای برق و خطوط انتقال.
- اتصال ایمن‌تر: در ترمینال‌ها و کانکتورها اتصال مطمئن‌تری ایجاد می‌کند که خطر شل‌شدن یا جرقه‌زدن را کاهش می‌دهد.
- هدایت الکتریکی بهتر: ساختار یکپارچه باعث هدایت بهتر جریان الکتریکی می‌شود.
- دوام بیشتر در کاربردهای ثابت: برای سیم‌کشی ثابت و طولانی‌مدت مناسب‌تر است.
معایب سیم مفتولی
- انعطاف‌پذیری کم: برای کاربردهایی که نیاز به جابجایی یا خم‌شدن زیاد دارند، مناسب نیست.
- نصب دشوارتر: عبور آن از مسیرهای پیچیده به دلیل سختی بیشتر، سخت‌تر است.

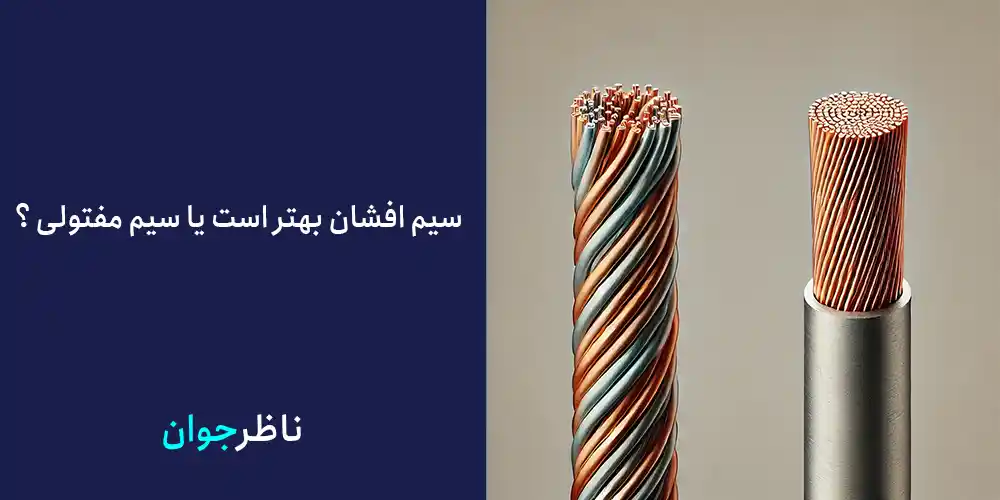

کدام بهتر است؟
اگر انعطاف‌پذیری، جابجایی مکرر یا نصب در محیط‌های پیچیده مدنظر باشد: سیم افشان انتخاب بهتری است.
اگر دوام بالا، ایمنی بیشتر در کاربردهای ثابت و هدایت الکتریکی بهتر اهمیت داشته باشد: سیم مفتولی گزینه مناسب‌تری است.

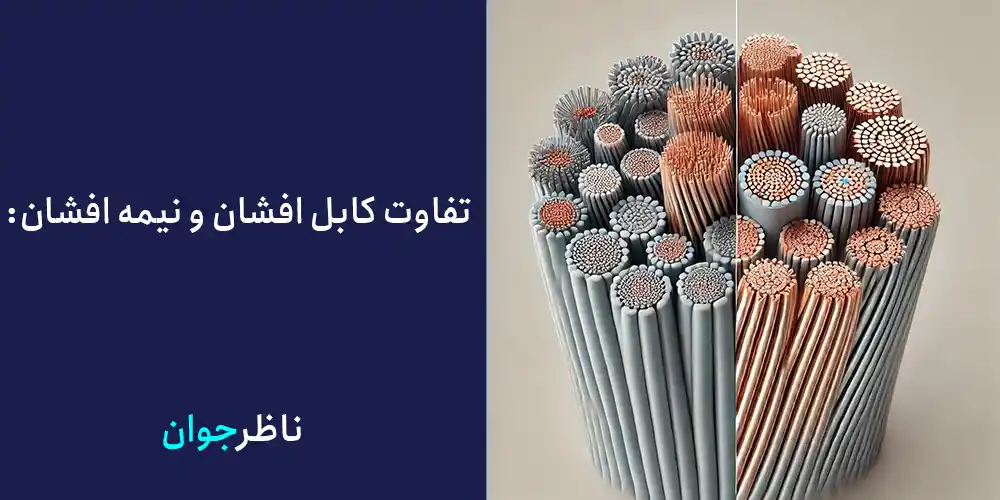

تفاوت کابل افشان و نیمه افشان
تفاوت در ساختار هادی
- کابل افشان: از تعداد زیادی رشته‌های نازک مسی تشکیل شده است که به صورت تابیده کنار هم قرار گرفته‌اند. این ساختار باعث انعطاف‌پذیری بالای کابل می‌شود.
- کابل نیمه‌افشان: از تعداد کمتری رشته‌های مسی تشکیل شده است و رشته‌ها ضخیم‌تر از کابل افشان هستند. این باعث می‌شود که انعطاف‌پذیری کمتر، اما مقاومت مکانیکی بیشتری داشته باشد.
انعطاف‌پذیری
- کابل افشان: انعطاف‌پذیری بسیار بالا و مناسب برای مکان‌هایی که کابل در معرض جابجایی مداوم است.
- کابل نیمه‌افشان: انعطاف‌پذیری متوسط و مناسب برای محیط‌هایی که کابل کمتر حرکت می‌کند اما نیاز به کمی انعطاف‌پذیری وجود دارد.
مقاومت مکانیکی
- کابل افشان: مقاومت مکانیکی کمتری دارد و بیشتر در محیط‌های کم‌تنش استفاده می‌شود.
- کابل نیمه‌افشان: مقاومت مکانیکی بالاتر از کابل افشان دارد و دوام بیشتری در برابر فشار و ضربه دارد.
کاربردها
- کابل افشان: مناسب برای لوازم الکتریکی قابل حمل و استفاده در محیط‌های پرتحرک (مانند سیم‌های بلندگو، کابل‌های صنعتی متحرک).
- کابل نیمه‌افشان: مناسب برای نصب‌های ثابت و تابلوهای برق و استفاده در سیم‌کشی داخلی ساختمان‌ها.
طول عمر
- کابل افشان: طول عمر کمتری در شرایط ثابت یا مکانیکی سخت دارد.
- کابل نیمه‌افشان: طول عمر بیشتری در کاربردهای ثابت و تحت فشار.
نکته: انتخاب بین این دو کابل بستگی به نیاز پروژه دارد. اگر انعطاف‌پذیری اولویت دارد، کابل افشان بهتر است، اما اگر مقاومت مکانیکی و دوام بیشتر اهمیت دارد، کابل نیمه افشان گزینه مناسب‌تری است.

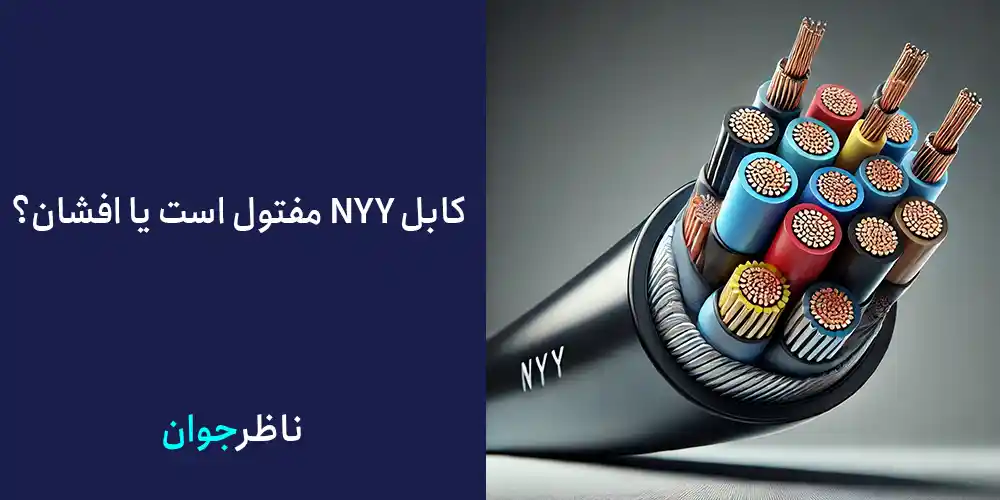

کابل NYY مفتول است یا افشان؟
کابل NYY یک کابل مفتولی است و دلیل این موضوع به ساختار هادی و کاربردهای طراحی‌شده برای این کابل مربوط می‌شود.
دلیل مفتولی بودن کابل NYY چیست؟
نوع هادی:
کابل NYY دارای هادی مفتولی یا نیمه‌مفتولی (کلاس ۱ یا کلاس ۲) است. این نوع هادی‌ها از یک یا چند رشته سیم مسی سخت و ضخیم ساخته می‌شوند که باعث کاهش انعطاف‌پذیری می‌شود.
کاربردهای ثابت:
- کابل NYY برای نصب‌های ثابت طراحی شده است؛ مثل:
- نصب در زیر زمین.
- سیم‌کشی داخل دیوارها.
- شبکه‌های توزیع برق.
- برای این کاربردها نیازی به انعطاف‌پذیری بالا نیست؛ بلکه مقاومت مکانیکی و ثبات در شرایط استاتیک اهمیت دارد.
ویژگی‌های فنی:
هادی مفتولی، به دلیل سطح تماس بیشتر و ساختار ساده‌تر، در برابر تنش‌های مکانیکی و حرارتی مقاوم‌تر است. کابل‌های NYY اغلب در محیط‌های سخت و مکان‌های ثابت (مثل خاک یا سازه‌های ساختمانی) استفاده می‌شوند، که نیاز به دوام بیشتر دارند.
چرا NYY افشان نیست؟
کابل‌های افشان (مانند H05VV-F) برای کاربردهای انعطاف‌پذیر و متحرک طراحی شده‌اند؛ مثل دستگاه‌ها یا لوازم خانگی. اگر کابل NYY افشان باشد، برای محیط‌های ثابت مناسب نخواهد بود به دلیل اینکه دوام مکانیکی کمتری خواهد داشت، همچنین احتمال آسیب‌پذیری در نصب زیر زمین یا در محیط‌های ثابت بیشتر است.
سوالات متداول در مورد بررسی تفاوت سیم افشان و سیم مفتولی
۱. سیم افشان و سیم مفتولی از نظر انعطاف‌پذیری چه تفاوتی دارند؟
سیم افشان انعطاف‌پذیری بالایی دارد، اما سیم مفتولی انعطاف‌پذیری کمتری دارد.
۲. چرا سیم مفتولی برای نصب‌های ثابت مناسب‌تر از سیم افشان است؟
زیرا سیم مفتولی مقاومت مکانیکی بیشتری دارد و در شرایط ثابت دوام بیشتری نشان می‌دهد.
۳. سیم افشان و سیم مفتولی از نظر ساختار هادی چه تفاوتی دارند؟
سیم افشان از رشته‌های نازک مسی تشکیل شده، اما سیم مفتولی یک هادی تک‌رشته‌ای یا چند‌رشته‌ای فشرده است.
۴. برای سیم‌کشی داخلی ساختمان، سیم افشان مناسب‌تر است یا سیم مفتولی؟
سیم مفتولی مناسب‌تر است، زیرا برای نصب‌های ثابت طراحی شده است.
۵. کدام یک از سیم افشان و سیم مفتولی برای محیط‌های متحرک مناسب‌تر است؟
سیم افشان به دلیل انعطاف‌پذیری بالاتر برای محیط‌های متحرک مناسب‌تر است.
۶. در تابلوهای برق معمولاً از سیم افشان استفاده می‌شود یا سیم مفتولی؟ چرا؟
از سیم مفتولی استفاده می‌شود، زیرا دوام و استحکام بیشتری دارد.
۷. چرا سیم افشان نسبت به سیم مفتولی در برابر خم شدن‌های مکرر مقاوم‌تر است؟
زیرا سیم افشان از رشته‌های نازک و انعطاف‌پذیر ساخته شده است.
۸. کدام یک از سیم افشان و سیم مفتولی برای وسایل الکتریکی قابل حمل بیشتر استفاده می‌شود؟
سیم افشان برای وسایل الکتریکی قابل حمل استفاده می‌شود.
۹. سیم افشان و سیم مفتولی از نظر طول عمر در محیط‌های ثابت چه تفاوتی دارند؟
سیم مفتولی در محیط‌های ثابت طول عمر بیشتری دارد.
۱۰. کدام یک از سیم افشان و سیم مفتولی مقاومت مکانیکی بالاتری دارد؟
سیم مفتولی مقاومت مکانیکی بالاتری دارد.
کلام آخر در مورد بررسی تفاوت سیم افشان و سیم مفتولی
سیم افشان با انعطاف‌پذیری بالا برای محیط‌های متحرک و دستگاه‌های قابل حمل مناسب است، در حالی که سیم مفتولی با مقاومت مکانیکی بالا و دوام بیشتر، برای نصب‌های ثابت و شرایط استاتیک ایده‌آل است. انتخاب بین سیم افشان و سیم مفتولی نیاز پروژه و شرایط استفاده بستگی دارد.
