بانک خازنی چیست و چه کاربردی در صنایع دارد؟
این بخش به توضیحاتی در مورد بانک خازنی اختصاص داده ایم. اینکه بانک خازنی چیست و چه کاربردی دارد؟ بانک خازنی از چه بخش‌هایی تشکیل شده است؟ عملکرد بانک خازنی چیست؟ چند نوع بانک خازنی وجود دارد؟ مزیت اقتصادی طراحی بانک خازنی چیست؟ این‌ها رایج‌ترین سوالاتی است که در مورد بانک خازنی پرسیده میشود. شما به عنوان یک مهندس برق یا علاقه کند به حوزه برق اگر میخواهید در مورد بانک خازنی مو به مو بدانید، به هیچ وجه ادامه مطلب کاربردی و تخصصی را از دست ندهید.
بانک خازنی چیست؟
بانک خازنی یک سیستم الکتریکی است که وظیفه آن ذخیره و تنظیم سطح انرژی الکتریکی است. این بانک از چندین خازن که به صورت سری یا موازی به هم متصل شده اند تشکیل شده است. بانک خازنی برای تنظیم جریان انرژی و ذخیره انرژی الکتریکی مورد استفاده قرار می گیرد. در واقع، بانک خازنی نوعی از تابلو برق است که در صنایع مختلف مانند کارخانه ها، واحدهای صنعتی، مجتمع های مسکونی و غیره کاربرد دارد.
عملکرد بانک خازنی چیست؟
توان الکتریکی در شبکه برق به دو نوع اکتیو و راکتیو تقسیم میشود. توان اکتیو انرژی مصرفی توسط دستگاه‌های الکتریکی است. اما برخی از دستگاه‌ها با توان راکتیو کار می‌کنند که به آن راکتانس گفته می شود. بانک خازنی وظیفه تامین توان راکتیو را بر عهده دارد. این دستگاه توان راکتیو را به مدار وارد می کند و نیاز به توان راکتیو را برطرف می سازد. بدین ترتیب فشار کمتری به شبکه برق وارد شده و مصرف برق نیز کاهش می یابد. به همین دلیل در مراکز صنعتی با مصرف برق بالا، استفاده از بانک خازنی بسیار رایج است.
چرا به بانک خازنی نیاز داریم؟
بیشتر بارهای الکتریکی در شبکه برق، از نوع القایی هستند (مانند موتورهای القایی). این بارهای القایی باعث ایجاد جریان راکتیو در شبکه می‌شوند که خود باعث کاهش ضریب توان و افزایش تلفات در خطوط انتقال و توزیع برق می گردد. بانک خازنی برای طراحی تابلو برق بسیار مهم است.
مشکلات ناشی از پایین بودن ضریب توان:
- افزایش تلفات انرژی: جریان راکتیو باعث افزایش تلفات توان در خطوط انتقال و توزیع می شود.
- افت ولتاژ: جریان راکتیو باعث افت ولتاژ در شبکه می شود که می تواند بر عملکرد تجهیزات الکتریکی تأثیر منفی بگذارد.
- گرم شدن بیش از حد تجهیزات: افزایش جریان در مدار باعث گرم شدن بیش از حد تجهیزات و کاهش عمر مفید آنها می شود.
- کاهش ظرفیت انتقال: کاهش ضریب توان، ظرفیت انتقال انرژی در خطوط را کاهش می دهد.
عملکرد بانک خازنی چگونه است؟
بانک خازنی با تولید توان راکتیو منفی، جریان راکتیو شبکه را خنثی کرده و ضریب توان را به مقدار مطلوب (معمولاً ۰.۹۵ تا ۰.۹۸) می رساند. این امر باعث بهبود کیفیت برق و کاهش مشکلات ناشی از پایین بودن ضریب توان می شود.
رگولاتور بانک خازنی:
این قطعه مسئول کنترل و تنظیم ولتاژ خروجی بانک خازنی است. با تغییر ظرفیت خازن‌ها، ولتاژ خروجی را در محدوده مطلوب نگه می‌دارد. با تغییر ظرفیت خازن‌های موجود در بانک، رگولاتور بانک خازنی توانایی مداخله دارد تا ولتاژ را به شکل مورد نظر تنظیم کرده و در نتیجه کارایی و پایداری سیستم برق را بهبود بخشد.
خازن‌های اصلاح ضریب قدرت سه فاز:
این خازن‌ها برای بهبود ضریب توان در سیستم‌های سه فاز استفاده می‌شوند. با جذب توان راکتیو مورد نیاز بار، ضریب توان را ارتقا می‌دهند و هزینه‌های انرژی را کاهش می‌دهند.
کنتاکتور خازنی:
این دستگاه وظیفه اتصال یا قطع خازن‌ها را بر اساس نیاز سیستم انجام می‌دهد. این عمل باعث تنظیم مداوم ظرفیت خازنی بانک میشود.
کلید فیوز:
کلید فیوز برای محافظت بانک خازنی در برابر اتصال‌های کوتاه و جریان‌های اضافی به کار می‌رود. در صورت بروز اتصال کوتاه، فیوز سوخته و بانک خازنی را از مدار جدا می‌کند.
فیلتر هارمونیک:
فیلتر هارمونیک برای کاهش هارمونیک‌های ولتاژ و جریان در بانک خازنی به کار می‌رود و از آسیب دیدن خازن‌ها جلوگیری می‌کند.
به طور کلی، این اجزا با هم به عملکرد کامل یک بانک خازنی کمک می‌کنند و کارایی و پایداری سیستم برق را بهبود می‌بخشند.
مزایای استفاده از بانک خازنی چیست؟
- کاهش تلفات انرژی: به لطف بانک های خازنی، ضریب توان بهبود یافته که در نتیجه، تلفات انرژی در شبکه کاهش می یابد.
- افزایش ظرفیت انتقال: از مزیت های اصلی استفاده از بانک خارنی، کاهش ظرفیت انتقال است که به تبع، ظرفیت انتقال انرژی در خطوط افزایش می‌یابد.
- ثبات ولتاژ: بانک خازنی به بهبود پروفیل ولتاژ در شبکه کمک می کند.
- کاهش هزینه‌های انرژی: کاهش تلفات انرژی و بهبود بهره‌وری سیستم منجر به کاهش هزینه‌های انرژی میشود.
- افزایش عمر مفید تجهیزات: لازم است بدانید با کاهش جریان و گرمای تولید شده، عمر مفید تجهیزات الکتریکی افزایش می یابد. پس نصب بانک خازنی در محیط‌های بزرگ، عاقلانه و بسیار هوشمندانه است.
انواع بانک خازنی
- بانک خازنی ثابت: خازن‌ها به صورت دائم به شبکه متصل هستند.
- بانک خازنی خودکار: با توجه به شرایط شبکه، به صورت خودکار وصل و قطع می شوند.
- بانک خازنی سیار: برای استفاده موقت در نقاط مختلف شبکه قابل جابجایی هستند.
اجزای اصلی بانک خازنی
- خازن‌ها: عنصر اصلی بانک خازنی هستند که توان راکتیو تولید می‌کنند.
- کلیدها: برای قطع و وصل کردن خازن‌ها به شبکه استفاده می‌شوند.
- کنترل کننده: برای کنترل و تنظیم عملکرد بانک خازنی استفاده میشود.
- تابلو برق: برای محافظت از تجهیزات بانک خازنی استفاده میشود. (مطلب مرتبط: محاسبات تابلو برق)
- در کل، بانک خازنی یک ابزار بسیار مفید برای بهبود کیفیت برق و کاهش هزینه‌های انرژی در شبکه‌های الکتریکی است.
کاربردهای بانک خازنی چیست؟
بانک‌های خازنی به دلیل مزایای متعددی که در بهبود عملکرد و کارایی سیستم‌های الکتریکی دارند، در مکان‌ها و صنایع مختلفی کاربرد دارند. در اینجا به برخی از مهم‌ترین موارد استفاده از بانک‌های خازنی اشاره میکنیم:
- صنایع: در صنایع مختلفی مانند صنایع نساجی، فولاد، سیمان و … برای بهبود کیفیت برق و کاهش مصرف انرژی استفاده میشود.
- ساختمان‌های بزرگ: در ساختمان‌های بزرگ مانند مجتمع‌های مسکونی، اداری و تجاری برای بهبود کیفیت برق و کاهش هزینه‌های انرژی استفاده می شود.
- سیستم‌های توزیع برق: در شبکه‌های توزیع برق برای بهبود کیفیت برق و افزایش ظرفیت انتقال استفاده میشود.
- پست‌های برق: پست‌های انتقال و توزیع: بانک‌های خازنی در پست‌های برق برای تنظیم ولتاژ، بهبود ضریب توان، کاهش تلفات و افزایش پایداری سیستم قدرت استفاده می‌شوند.
- نزدیک بارهای بزرگ: نصب بانک‌های خازنی در نزدیکی بارهای بزرگ مانند کارخانه‌های صنعتی، معادن و مراکز تجاری، به کاهش تلفات و بهبود ولتاژ در محل مصرف کمک می‌کند.
- کارخانه‌های صنعتی: در کارخانه‌هایی که از موتورهای القایی بزرگ، ترانسفورماتورها و سایر تجهیزات سلفی استفاده می‌کنند، بانک‌های خازنی برای جبران توان راکتیو و بهبود ضریب توان ضروری هستند. صنایعی مانند صنایع فولاد، سیمان، پتروشیمی، نساجی و خودروسازی از جمله این موارد هستند.
- کارگاه‌های تولیدی: در کارگاه‌های کوچک‌تر نیز، استفاده از بانک‌های خازنی میتواند به کاهش هزینه‌های برق و بهبود عملکرد تجهیزات کمک کند.
- ساختمان‌ها: ساختمان‌های تجاری و اداری بزرگ: در ساختمان‌های بزرگ با سیستم‌های تهویه مطبوع، آسانسورها و سایر تجهیزات الکتریکی پرمصرف، بانک‌های خازنی می‌توانند به کاهش هزینه‌های برق و بهبود ولتاژ کمک کنند.
- مراکز داده: مراکز داده به دلیل مصرف بالای برق و حساسیت تجهیزات به نوسانات ولتاژ، از بانک‌های خازنی برای بهبود کیفیت توان و پایداری سیستم استفاده می‌کنند.
- شبکه‌های توزیع: انتهای خطوط توزیع: در انتهای خطوط توزیع که افت ولتاژ بیشتر است، بانک‌های خازنی برای تنظیم ولتاژ و بهبود سطح ولتاژ برای مشترکین استفاده می‌شوند.
- شبکه‌های روستایی: در شبکه‌های روستایی که طول خطوط زیاد است، بانک‌های خازنی می‌توانند به کاهش تلفات و بهبود ولتاژ کمک کنند.
- سایر کاربردها:
- مزارع بادی و نیروگاه‌های خورشیدی: در این نیروگاه‌ها، بانک‌های خازنی برای تنظیم ولتاژ و بهبود پایداری شبکه در هنگام اتصال به شبکه اصلی استفاده می‌شوند.
- قطارهای برقی: در سیستم‌های حمل و نقل ریلی برقی، بانک‌های خازنی برای بهبود عملکرد سیستم و کاهش تلفات استفاده می‌شوند.
- تجهیزات جوشکاری: در دستگاه‌های جوشکاری که جریان بالایی مصرف می‌کنند، بانک‌های خازنی می‌توانند به بهبود کیفیت جوش و کاهش نوسانات ولتاژ کمک کنند.
یک مثال کاربردی از بانک خازنی در صنعت
مثال: یک کارخانه فولادسازی
در یک کارخانه فولادسازی، فرایندهای تولید مانند کوره‌های قوس الکتریکی و موتورهای الکتریکی بزرگ، بارهای القایی بسیار سنگینی را ایجاد می‌کنند. این بارهای القایی باعث کاهش ضریب توان و افزایش جریان راکتیو در شبکه برق کارخانه می‌شوند. این مسئله منجر به مشکلات زیر میشود:
- افت ولتاژ شدید: افت ولتاژ در نقاط مختلف کارخانه، باعث ناپایداری فرآیند تولید و آسیب به تجهیزات میشود.
- گرم شدن بیش از حد تجهیزات: افزایش جریان در مدارها باعث گرم شدن بیش از حد تجهیزات مانند کابل‌ها، ترانسفورماتورها و موتورها میشود و عمر مفید آنها را کاهش می‌دهد.
- افزایش هزینه‌های انرژی: افزایش تلفات انرژی در اثر جریان راکتیو، هزینه‌های برق کارخانه را به شدت افزایش می‌دهد.
مثال‌های دیگر از کاربرد بانک خازنی در صنعت:
- صنایع نساجی: برای تغذیه موتورهای الکتریکی بزرگ و ماشین‌آلات نساجی.
- صنایع شیمیایی: برای تأمین توان راکتیو مورد نیاز پمپ‌ها و کمپرسورها.
- صنایع کاغذسازی: برای تغذیه موتورهای الکتریکی بزرگ و ماشین‌آلات کاغذسازی.
- ساختمان‌های بزرگ: برای بهبود کیفیت برق و کاهش افت ولتاژ در سیستم‌های روشنایی و تهویه.
مثالی دیگر از عملکرد بانک خازنی و کاربرد آن:
مثال: صنایع مترو و قطار شهری
سیستم‌های مترو و قطار شهری از مصرف‌کنندگان بزرگ انرژی الکتریکی هستند. موتورهای کششی این سیستم‌ها بارهای القایی سنگینی را ایجاد می‌کنند که منجر به کاهش ضریب توان و افزایش تلفات انرژی میشود. علاوه بر این، شتاب‌گیری و توقف مکرر قطارها نیز باعث ایجاد نوسانات ولتاژ در شبکه میشود.
با نصب بانک‌های خازنی در پست‌های تغذیه مترو و نزدیک به بارهای القایی بزرگ، میتوان مشکلات ناشی از بارهای القایی را به طور موثری برطرف کرد. بانک خازنی با تولید توان راکتیو منفی، جریان راکتیو شبکه را خنثی کرده و ضریب توان را به مقدار مطلوب می‌رساند.
لازم به ذکر است که در آموزشگاه ازبیلت، دوره آموزش طراحی بانک خازنی را تهیه کردیم تا برای شمایی که میخواهید با قدرت وارد این حوزه شوید، کمک کننده باشد. برای دریافت اطلاعات بیشتر از این دوره، از شما دعوت میکنیم به صفحه آن، مراجعه کنید.
مزایای اقتصادی استفاده از بانک خازنی
استفاده از بانک خازنی در سیستم‌های برق، علاوه بر بهبود کیفیت برق، مزایای اقتصادی قابل توجهی نیز به همراه دارد. استفاده از بانک خازنی از هر لحاظی هوشمندانه و عاقلانه است. چرا که با بهبود ضریب توان، افت ولتاژ در شبکه کاهش می‌یابد. این امر باعث افزایش ظرفیت انتقال انرژی در خطوط موجود میشود.
بهبود پروفیل ولتاژ: بانک خازنی به بهبود پروفیل ولتاژ در شبکه کمک می‌کند و از بروز نوسانات ولتاژ جلوگیری می‌کند. با استفاده از بانک خازنی، میتوان از تجهیزات با ظرفیت کمتر استفاده کرد که منجر به کاهش هزینه‌های سرمایه‌گذاری میشود. در مجموع، استفاده از بانک خازنی یک سرمایه‌گذاری سودآور است که منجر به کاهش هزینه‌های عملیاتی، افزایش بهره‌وری و بهبود عملکرد سیستم‌های برق میشود.
چند مدل از بانک های خازنی محبوب در بازار را معرفی می کنیم.
• بانک خازن اتوماتیک،آماده نصب،۲۵ آمپر تک فاز
• بانک خازن اتوماتیک،آماده نصب،۶۳ آمپر تک فاز
• بانک خازن اتوماتیک،آماده نصب،۲۰۰ آمپر سه فاز
• بانک خازن اتوماتیک،آماده نصب،۱۰۰ آمپر سه فاز
• بانک خازن اتوماتیک،آماده نصب، ۲۵ تا ۶۳ آمپر سه فاز
• بانک خازن اتوماتیک،آماده نصب،۴۵ آمپر تک فاز
بررسی مشخصات عمومی بانک های خازنی
در آموزش طراحی بانک خازنی شما با مشخصات عمومی بانک خازنی آشنا میشوید. بانک‌های خازنی یکی از اجزای اصلی سیستم‌های الکتریکی هستند که برای تنظیم و مدیریت توان راکتیو و ولتاژ استفاده می شوند. مهم ترین مشخصات این بانک ها به شرح زیر است:
- ظرفیت: ظرفیت خازنی بالا یکی از مهم ترین مشخصات بانک های خازنی است. این مشخصه بیانگر مقدار توان راکتیوی است که بانک خازنی می تواند ذخیره کند و معمولا در محدوده ۱ میکروفاراد (µF) تا چند صد کیلوفاراد (kVar) قرار دارد.
- ولتاژ نامی: ولتاژ نامی، حداکثر ولتاژ مجاز دستگاه را نشان می دهد. این مقدار به واحد ولت اندازه گیری می شود و بر اساس نیاز ولتاژ سیستم، متفاوت خواهد بود.
- فرکانس نامی: فرکانس نامی بانک خازنی، عملکرد ماشین را به تصویر می کشد. این مولفه بر اساس واحد هرتز اندازه گیری می شود. برای استفاده در سیستم های الکتریکی، بانک خازنی باید بتواند با فرکانس نامی سیستم هماهنگ باشد.
- نوع اتصال: بانک های خازنی به صورت متوالی یا موازی به سیستم الکتریکی وصل می شوند. اتصال متوالی باعث افزایش ولتاژ نهایی و اتصال موازی، افزایش ظرفیت خازنی را به همراه دارد.
- دمای کاری: دمای کاری بانک خازنی بیانگر دمایی است که دستگاه می تواند به طور ایمن در آن کار کند. افزایش دما تهدید بزرگی برای تجهیزات صنعتی و الکتریکی محسوب می شود.
این مشخصات نقش مهمی در عملکرد و کاربرد صحیح بانک های خازنی در سیستم های الکتریکی ایفا می کنند.
عوامل موثر در محاسبات بانک خازنی
- ضریب توان فعلی: ضریب توان موجود در شبکه قبل از نصب بانک خازنی.
- ضریب توان مورد نظر: ضریب توان مطلوب که قصد داریم به آن دست پیدا کنیم.
- ولتاژ شبکه: ولتاژ موثر شبکه.
- فرکانس شبکه: فرکانس شبکه (معمولاً ۵۰ یا ۶۰ هرتز).
- نوع بار: نوع بارهای متصل به شبکه (القا، سعه، ترکیبی).
- تغییرات بار: تغییرات بار در طول زمان
ما در مورد تمامی موارد بالا در دوره آموزش طراحی بانک خازنی توضیحات کامل داده ایم.
طراحی بانک خازنی و شرکت در دوره آموزشی
یکی از تخصصی ترین رشته‌ها و شغل‌ها در حوزه صنعت برق، طراحی بانک خازنی است. طراح بانک تابلو خازنی در این عصر جدید واقعا جزو مهم ترین و اصلی ترین شغل هاست. اگر شما قصد دارید وارد این حوزه شوید و به درآمد خوبی در ماه برسید و فرصت‌های شغلی خارجی پیدا کنید، پیشنهاد میکنیم که در دوره آموزشی طراحی بانک خازنی و محاسبات شرکت کنید.
اگر به چالش‌های فنی علاقه دارید و میخواهید در صنعت الکترونیک نقش کلیدی ایفا کنید، شغل طراحی بانک خازنی انتخاب عالی برای شماست. این شغل فرصتی برای رشد حرفه ای و کسب موفقیت در صنعتی پویا و پرهیجان فراهم می کند.

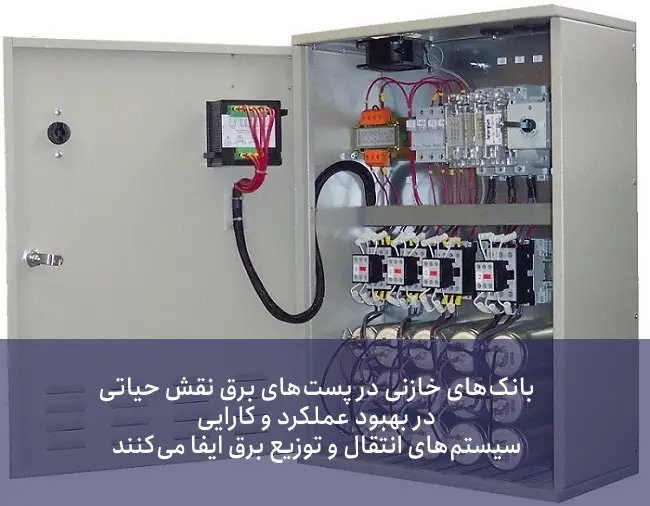

بانک خازنی در پست های برق
بانک های خازنی در پست‌های برق با تزریق توان راکتیو، ضریب توان را بهبود بخشیده و تلفات و افت ولتاژ را کاهش می‌دهند. این امر منجر به افزایش ظرفیت خطوط انتقال، پایداری سیستم و کاهش هزینه‌های برق میشود. همچنین، در تنظیم ولتاژ، جبران بارهای سلفی و کاهش جریان راه‌اندازی موتورها نیز مؤثرند.
حل مسئله با استفاده از بانک خازنی:
با نصب یک بانک خازنی مناسب در نقاط مختلف کارخانه، میتوان مشکلات ناشی از بارهای القایی را به طور موثری برطرف کرد. بانک خازنی با تولید توان راکتیو منفی، جریان راکتیو شبکه را خنثی کرده و ضریب توان را به مقدار مطلوب می‌رساند. استفاده از بانک خازنی در کارخانه فولادسازی، باعث افزایش بهره‌وری، کاهش هزینه‌های انرژی و بهبود کیفیت محصولات تولیدی میشود.
نصب و راه اندازی صحیح تجهیزات بانک خازن
نصب و راه اندازی صحیح تجهیزات بانک خازن امری بسیار حائز اهمیت است. این فرآیند باید با دقت و توالی خاصی انجام شود تا نتایج مطلوب حاصل گردد. هرگونه اشتباه در این زمینه ممکن است منجر به بروز مشکلات جدی شود.
از مراحل کلیدی در راه اندازی بانک خازن میتوان به موارد زیر اشاره کرد:
- بررسی محل نصب
- اطمینان از اتصال صحیح ترانس جریان
- تنظیم و راه اندازی رگولاتور
- انجام تست نهایی و بهره برداری
قبل از شروع فرآیند نصب، توجه به مسائل ایمنی حائز اهمیت است. در تابلوها، ولتاژ خطرناکی وجود دارد که تماس با آن میتواند عواقب جبران ناپذیری داشته باشد. لذا انجام این فرآیند باید توسط افراد آموزش دیده و متخصص صورت پذیرد.
برخی از اقدامات ضروری قبل از راه اندازی بانک خازنی عبارتند از:
- اطمینان از قطع برق، اتصال زمین، قفل کردن کلیدها و اخذ مجوزهای لازم طبق قوانین منطقه ای
- اطمینان از وجود اتصال زمین در تجهیزات
- عدم نصب تجهیزات در مجاورت مایعات یا محیط های مرطوب
- اجتناب از اتصال برق به تجهیزات آسیب دیده
- اطمینان از باز بودن محفظه های تهویه
- انجام مراحل راه اندازی توسط افراد متخصص و حرفه ای
جمع بندی در مورد آموزش طراحی بانک خازنی
تا اینجا متوجه شدید که بانک خازنی چیست و چه کاربردی دارد. اگر بخواهیم خلاصه بگوییم، باید خدمتتان عرض کنیم که بانک خازنی یک مجموعه از خازن‌ها است که به طور موازی به هم متصل شده اند. این قطعات الکترونیکی برای ذخیره و تخلیه انرژی الکتریکی استفاده می‌شوند. بانک خازنی در طیف گسترده ای از کاربردها از جمله منابع تغذیه ، مدارهای فیلتر و حفاظت در برابر نوسانات ولتاژ به کار گرفته می‌شوند. بانک خازنی، باعث عملکرد بهینه از نظر فنی و اقتصادی، مدیریت گرمای ایجاد شده در بانک خازنی و یکپارچگی و تلفیق بانک خازنی در سیستم های پیچیده میشود. حال اگر سوالی در مورد طراحی بانک خازنی دارید، در زیر از ما بپرسید.
