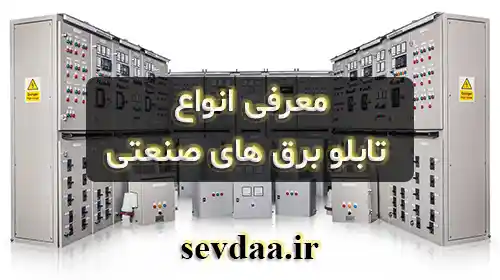

انواع تابلو برق صنعتی
انواع تابلو برق از تجهیزاتی تشکیل شده است که انرژی الکتریکی را کنترل و توزیع می کند و در واقع محفظه ای است که این تجهیزات میشود. البته تابلو لزوماً یک محفظه ی فلزی بسته نیست و این نوع از تابلو ها تنها یک نوع از انواع تابلو برق هستند. در ادامه به تعریف و تشریح انواع تابلو برق خواهیم پرداخت، پس با ما همراه باشید.
تابلو برق از یک یا چند کلید و قطعات و بخش های دیگری را شامل می شود که برای کنترل کردن جریان و ولتاژ و اندازه گیری آنها را شامل می شود همچنین شامل قطعات و مدارهای محافظ و بخش ها و سازکار هایی برای تنظیم است. به عبارت دیگر تابلو برق محفظه و فضایی است که تجهیزات و قطعات الکترونیکی را در برمی گیرد. در حالت کلی می توان گفت تابلو ی برق مانع از وارد شدن شوک الکتریکی به کاربران می شود همچنین نقش مهمی در حفاظت از تجهیزات در برابر عوامل محیطی دارد.
انواع تابلوهای برق
تابلو های برق را میتوان با توجه به پارامتر های و ویژگی های مختلف دسته بندی کرد اغلب این طبقه بندی بر اساس عملکرد آنها مطرح است. تابلو های برق از نظر میزان ولتاژ به دو دسته فشار متوسط و فشار ضعیف تقسیم می شوند در این طبقه بندی سطح ولتاژ ۱ تا ۳۶ کیلوولت در طبقه فشار متوسط قرار می گیرند و شامل قسمت های مختلف می شوند. در دسته فشار ضعیف، ولتاژ متناوب از ۱۰۰۰ ولت و ولتاژ مستقیم از ۱۵۰۰ ولت بیشتر نمی شود.
تابلوهای فشار ضعیف خود به سه نوع دیواری، ایستاده و ثابت تقسیم می شوند. همچنین تابلوهای برق مورد استفاده در برق ساختمان را می توان به انواع اصلی، نیمه اصلی، فرعی تجهیزات و فرعی روشنایی تقسیم بندی کرد.
مشاهده بیشتر: طراحی تابلو برق های صنعتی
تابلو های برق را بر اساس محل نصب می توان به بیرونی و درونی تقسیم کرد:
تابلو برق بیرونی همان طور که نام آن پیداست در فضای باز نصب می شوند و باید از مواد و بخش های مقاوم بیرونی ساخته شوند تا در برابر عومل محیطی و جوی مقاوم باشند و ویژگی های خاصی داشته باشند تا بتوانند عملکرد خود را بدون مشکل داشته باشند.
تابلوهای برق درونی در محیط سر پوشیده نصب می شوند و محفظه تابلو از تجهیزات نصب شده در محل محافظت می کند. این تابلو ها میتوانند بصورت ایستاده یا بصورت دیواری باشند.
تابلو های ایستاده با ورقه ای به ضخامت حداقل ۲میلیمتر ساخته می شوند و تابلو بر روی اسکلت پیچ و مهره می شود. و تابلو های دیواری تا ارتفاع یک متری از ورقه به ضخامت ۱.۲۵ و برای ارتفاعات بالاتر از ورقه با ضخامت ۱.۵ میلی متر استفاده میشود.
مطلب مرتبط: آموزش طراحی تابلو برق
انواع تابلو از نظر کاربرد
تابلو توزیع
تابلو برق توزیع برای توزیع انرژی الکتریکی و در ابعاد مختلف ساخته میشود، توزیع می تواند بین شبکه ای از تابلو های برق باشد. تابلو توزیع در واقع جریان ورودی را تقسیم بندی کرده و انتقال میدهد.
تابلو کنترل
تابلو کنترل با سیستم و تجهیزات خود، وضعیت سیستم را می سنجد و همچنین قابلیت تنظیم را دارد.
انواع تابلو برق از نظر ساختار
تابلو ها برق از نظر ساختار می تواند بصورت یک محفظه فلزی باشند که تمامی قطعات و تجهیزات در در خود جای می دهند و یا اینکه بصورت محفظه هایی مجزا تعبیه شود تا اگر خطایی در یکی از بخش ها بوجود آمد به سادگی سایر بخش ها انتقال پیدا نکند و بقیه بخش ها آسیب نبینند.
تابلوهای برق از لحاظ ایستا بودن
همان طور که اشاره کردیم تابلو های برق بصورت ثابت و ایستاده بر روی یک سکو نصب شوند و یا بصورت دیواری نصب شوند، همچنین ساختار این تابلو ها می تواند بصورت کشویی باشد.
از منظر دیگر میتوان تابلو های برق را به چهار دسته تقسیم بندی کرد:
تابلو های حفاظت کنترل که بیشتر برای کنترل موتورهای جریان مستقیم و متناوب کاربرد دارند.
دسته دیگر تابلو های یک پروسه صنعتی هستند که این امکان را به ما می دهند که بر سیستم نظارت و کنترل داشته باشیم.
دسته دیگر تابلوهای توزیع برق صنعتی هستند که در محیط های مختلف مثل کارخانه ها به کار می روند. این تابلو در واقع برق مرکز را تامین میکنند و در عین حال قابلیت کنترل و قطع و وصل کردن را هم دارند.
دسته ی دیگر تابلو های اصلاح ضریب هستند که این تابلو ها باعث کاهش تلفات سیستم و در نتیجه افزایش راندمان سیستم خواهند شد در نتیجه ما را در بهینه مصرف کردن برق یاری خواهند کرد.
دسته دیگر تابلو های حفاظت و کنترل هستند که این دسته تابلو ها در واقع بیشتر در کارخانه ها و مراکز بزرگ استفاده می شوند این تابلو ها همچنین خطا های سیستم را گزارش می دهند و قابلیت کنترل از راه دور را نیز دارند.
